4.4.5. Проверка фазовой установки распределительных валов

1. Снимите крышку головки цилиндров, обратитесь к соответствующему разделу.
2. Поверните коленчатый вал до положения поршня первого цилиндра 25 ± 2° после ВМТ, одновременно кулачки первого цилиндра распределительного вала впускных клапанов должны быть обращены под углом вверх.

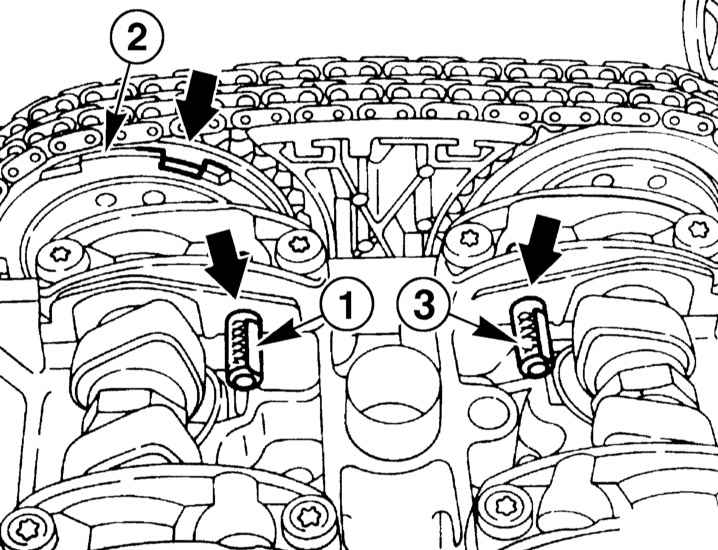

3. Проверьте фазировку распределительного вала впускных клапанов. Для этого проверьте, вставляется ли палец (1) через отверстие в передней крышке распределительного вала в отверстие во фланце распределительного вала. Если палец не вставляется, имеются отклонения в угле поворота коленчатого вала, при необходимости отрегулируйте положение распределительного вала.

Двигатель с регулировкой распределительного вала: Упоры, расположенные по окружности звездочки распределительного вала впускных клапанов (2), должны находиться в положении «поздно» (упор в пазах фланца в направлении вращения распределительного вала) (стрелка вверху).

При ошибочной установке цепи, если, например, цепь смещена на один зуб, угол поворота коленчатого вала изменяется примерно на 20°.

4. Удалите установочный палец.
5. Поверните коленчатый вал до положения поршня первого цилиндра 28 ± 2° после ВМТ, одновременно кулачки первого цилиндра распределительного вала выпускных клапанов должны быть обращены под углом вверх.
6. Проверьте фазировку распределительного вала выпускных клапанов. Для этого проверьте, вставляется ли палец (3) через отверстие в передней крышке распределительного вала в отверстие во фланце распределительного вала. Если палец не вставляется, имеются отклонения в угле поворота коленчатого вала, при необходимости отрегулируйте положение распределительного вала.

При ошибочной установке цепи, если, например, цепь смещена на один зуб, угол поворота коленчатого вала изменяется примерно на 20°.

7. Удалите установочный палец.

1. Крышка головки цилиндров должна быть снята.
2. Поверните коленчатый вал в направлении вращения двигателя и установите поршень первого цилиндра в положение 20° после ВМТ.
3. Снимите переднюю крышку.
4. Снимите натяжитель цепи, обратитесь к соответствующему разделу.
5. Снимите верхнюю направляющую.
6. Снимите звездочку распределительного вала выпускных клапанов, удерживая звездочку от проворачивания за шестигранник. Снимите звездочку.
7. Поверните распределительный вал выпускных клапанов в положение основной настройки. Кулачки распределительного вала выпускных клапанов первого цилиндра должны быть обращены под углом вверх. Вставьте установочный палец (3) через отверстие в крышке переднего подшипника в отверстие фланца распределительного вала.
8. Снимите цепь со звездочки распределительного вала впускных клапанов.
9. Поверните распределительный вал впускных клапанов в положение основной настройки. Кулачки распределительного вала впускных клапанов первого цилиндра должны быть обращены под углом вверх. Вставьте установочный палец (3) через отверстие в крышке переднего подшипника в отверстие фланца распределительного вала.
Двигатель с регулировкой распределительного вала: Упоры, расположенные по окружности звездочки распределительного вала впускных клапанов (2), должны находиться в положении «поздно» (упор в пазах фланца в направлении вращения распределительного вала) (стрелка вверху).
10. Установите цепь на звездочку распределительного вала впускных клапанов и на направляющую.
11. Вставьте звездочку распределительного вала выпускных клапанов в цепь и закрепите на вале новым болтом с буртиком моментом 20Нм. Затем доверните болт обычным ключом на угол 90°.
13. Установите на место натяжитель цепи, обратитесь к Разделу Снятие и установка натяжителя цепи.
14. Дважды проверните двигатель в направлении вращения и ещё раз проверьте основную настройку распределительных валов. При необходимости повторите регулировку.
15. Установите на место переднюю крышку, обратитесь к соответствующему разделу.
16. Установите крышку головки цилиндров, обратитесь к соответствующему разделу.
