4.4.3. Снятие и установка натяжителя цепи

Двигатель 111

Натяжитель цепи ввёрнут в головку цилиндров с правой стороны. Через отверстие в головке цилиндров натяжитель снабжается смазочным маслом.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Двигатель 111.951: Снимите воздушный фильтр. Снимите генератор.
2. Двигатель 111.955: Снимите воздушный фильтр с исполнительным органом циркуляционной заслонки. Снимите компрессор. Закройте генератор чистой тряпкой.

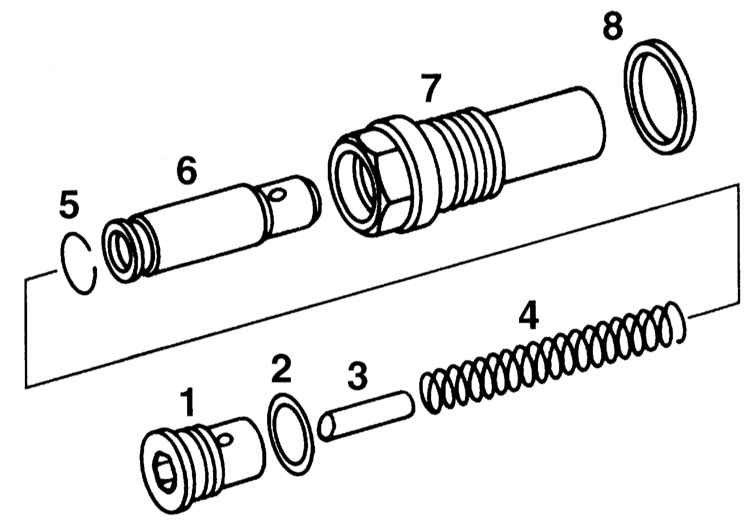

3. Отверните на один оборот наконечник (1). Для этого необходим торцевой ключ 10 мм.

После отворачивания наконечника натяжитель в любом случае необходимо снимать.

4. Выверните натяжитель за наружный шестигранник корпуса (7) из головки цилиндров.

Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ

После отворачивания наконечника натяжитель необходимо снять, разобрать и снова собрать, т.к. в противном случае цепь привода механизма газораспределения может оказаться перетянутой.

1. Выверните наконечник (1) с уплотнительным кольцом (2) из натяжителя.
2. Выньте из корпуса палец (3) и пружину сжатия (4).
3. Выдавите из корпуса (7) палец (6) со стопорным кольцом (5).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вставьте сзади палец (6) со стопорным кольцом (5) так, чтобы он спереди сидел заподлицо с корпусом натяжителя (7).
2. Вверните корпус натяжителя (7) с пальцем, стопорным и уплотнительное кольцом (8) в крышку корпуса механизма газораспределения и закрепите моментом 80Нм.
3. Вставьте в натяжитель пружину (4) и палец (3).
