4.6. Дизельные двигатели

Дизельные двигатели – рядные DOHC, четырёхцилиндровый (611) и пятицилиндровый (612), с непосредственным впрыском из общей топливной распределительной магистрали «Common-Rail» (аккумулятора давления). Система впрыска двигателя - с электронным управлением. Основные элементы двигателя приведены на иллюстрации.

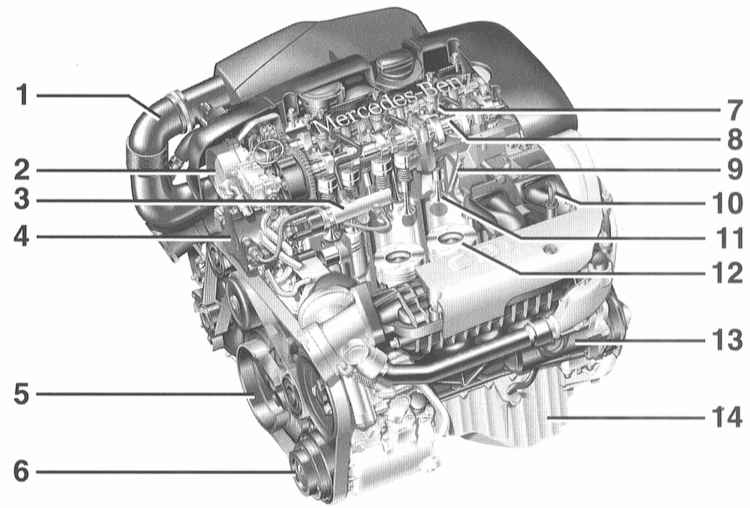

Дизельный двигатель 2.2 л (611)


1 — Труба нагнетаемого воздуха 2 — Вакуумный насос 3 — Топливная распределительная магистраль 4 — ТНВД 5 — Шкив коленчатого вала 6 — Компрессор кондиционера 7 — Форсунка	8 — Распределительный вал 9 — Свеча накаливания 10 — Указатель уровня масла 11 — Клапан 12 — Поршень 13 — Стартёр 14 — Поддон картера
