4.5. 6-цилиндровые бензиновые двигатели

Основные элементы двигателя 112 представлены на иллюстрациях. Применено 3 клапана (2 впускных и 1 выпускной) и 2 свечи зажигания на каждый цилиндр. Специальное устройство позволяет отключить управление клапанами для снижения расхода топлива (обратитесь к материалам Главы Системы питания и выпуска). Резонансный впускной трубопровод изменяет свою длину для каждого цилиндра по отдельности посредством электронно-управляемых заслонок с сервоприводами.

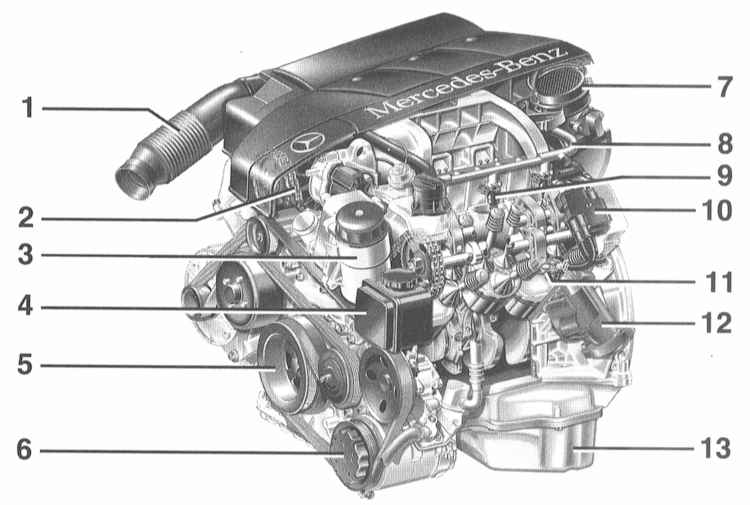

6-цилиндровый бензиновый двигатель 3.2 л (112)


1 — Шланг всасывания воздуха 2 — Цепь механизма газораспределения 3 — Масляный фильтр 4 — Резервуар жидкости гидроусилителя руля 5 — Шкив коленчатого вала 6 — Компрессор кондиционера 7 — Измеритель массы воздуха	8 — Топливная распределительная магистраль 9 — Инжектор 10 — Катушка зажигания 11 — Свеча зажигания 12 — Выпускной коллектор 13 — Поддон картера

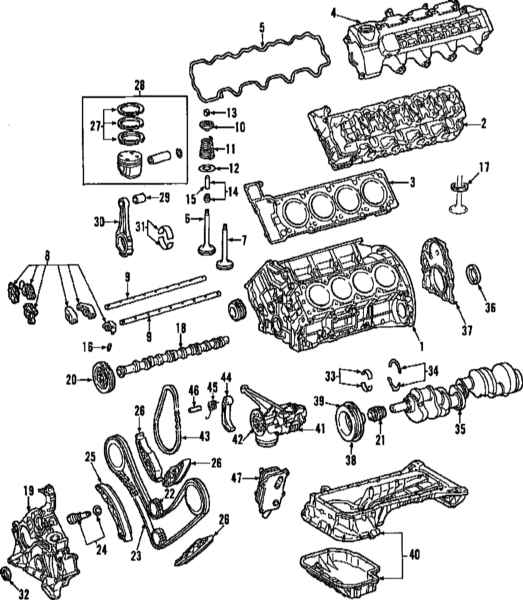

Элементы двигателя 112

1 — Блок цилиндров
2 — Головки цилиндров
3 — Прокладки головок цилиндров
4 — Крышки головок блока
5 — Прокладки крышек головок блока
6 — Впускные клапаны
7 — Выпускные клапаны
8 — Клапанные рычаги
9 — Оси клапанных рычагов
10 — Верхнее седло клапанной пружины
11 — Клапанная пружина
12 — Нижнее седло клапанной пружины
13 — Сухари клапана
14 — Маслоотражательные колпачки
15 — Вспомогательная трубка для посадки маслоотражательного колпачка
16 — Толкатели клапанов
17 — Седло клапана
18 — Распредвал
19 — Передняя крышка привода ГРМ
20 — Звездочка распредвала
21 — Звездочка коленвала
22 — Промежуточная шестерня
23 — Цепь привода ГРМ
24 — Натяжитель

25 — Башмак натяжителя цепи
26 — Успокоители цепи
27 — Поршневые кольца
28 — Поршень
29 — Втулка пальца шатуна
30 — Шатун
31 — Вкладыши шатунных подшипников
32 — Передний сальник коленвала
33 — Вкладыши подшипников
34 — Упорные полукольца
35 — Коленвал
36 — Задний сальник коленвала
37 — Крышка с задним сальником коленвала
38 — Демпфер крутильных колебаний
39 — Шкив коленвала
40 — Поддон картера
41 — Масляный насос
42 — Звездочка масляного насоса
43 — Цепь привода масляного насоса
44 — Рычаг натяжителя
45 — Пружина натяжителя
46 — Палец
47 — Маслоохладитель

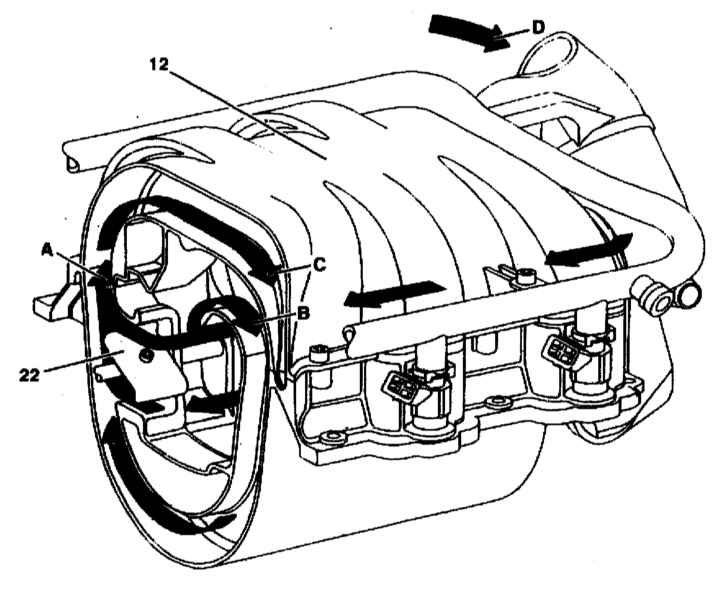

Воздушные потоки впускного трубопровода с изменяемой геометрией 12


22 — Управляющая заслонка А — Поступление воздуха при открытой заслонке В — Поступление воздуха при закрытой заслонке	С — К двигателю D — Воздух от воздушного фильтра

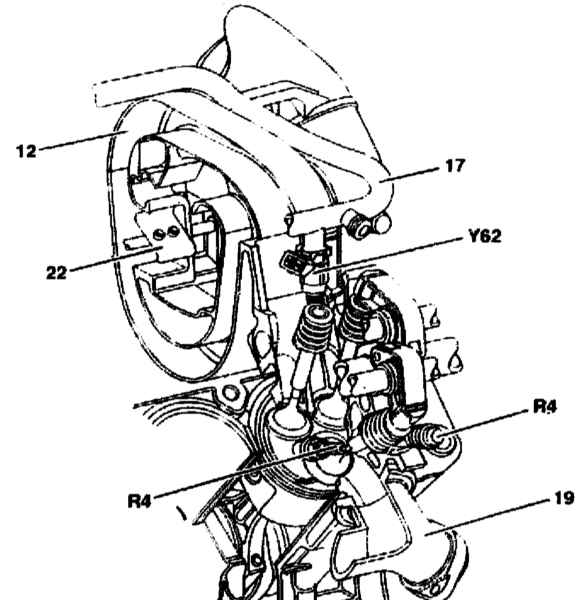

Управление впуском и выпуском на бензиновых двигателях 112


12 — Впускной трубопровод 17 — Топливная магистраль 19 — Выпускной коллектор с изоляцией воздушного зазора	22 — Резонансная заслонка R4 — Свечи зажигания (двойное искрообразование) Y62 — Инжектор
