4.4.2. Снятие и установка крышки головки цилиндров

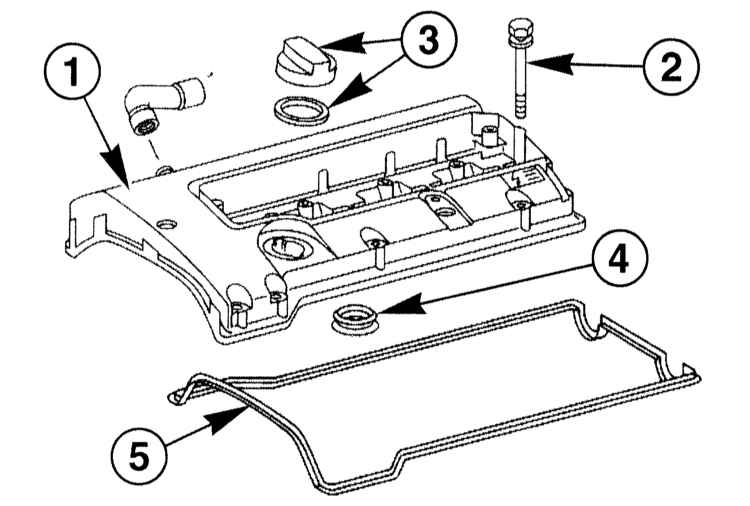

Крышка головки цилиндров


3 — Крышка с прокладкой 4 — Прокладка	5 — Прокладка крышки головки цилиндров

Двигатель 111

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите катушки зажигания, обратитесь к Разделу Снятие и установка катушек зажигания.
2. Отсоедините вентиляционные шланги от головки цилиндров.
3. Рассоедините разъём датчика положения распределительного вала.
4. Снимите переднюю крышку двигателя.
5. Отсоедините провод массы у крышки головки цилиндров.
6. Отведите в сторону электрические провода катушек зажигания.
7. Выверните 7 болтов крепления (2) и снимите крышку головки цилиндров (1).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка выполняется в последовательности, обратной снятию. Замените уплотнительную прокладку головки цилиндров и попеременно затяните болты моментом 10Нм.

Проложите электрические провода в крышке головки цилиндров и проверьте, правильно ли лежит уплотнение между проводами и крышкой головки цилиндров.
