6.2.4. Обслуживание компонентов привода дроссельной заслонки

См. Раздел Обслуживание элементов привода дроссельной заслонки с поправкой на особенности конкретной конструкции.

Проверка и регулировка привода дроссельной заслонки

Регулировка привода дроссельной заслонки на дизельных моделях (двигатели серий 612 и 628)

ПОРЯДОК ВЫПОЛНЕНИЯ

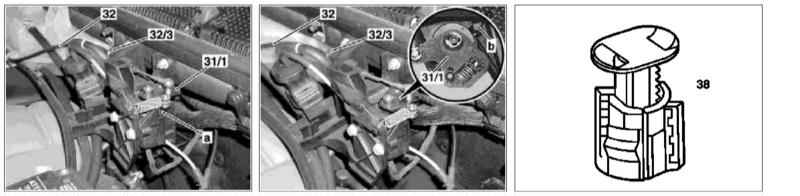

Иллюстративный материал по проверке и регулировке привода дроссельной заслонки на моделях 163.136 (двигатель серии 111) представлен на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

Проверьте состояние и свободу хода возвратного рычага (31/1) и приводного троса (32). Дефектные компоненты замените.

Выжмите педаль газа настолько, чтобы возвратный рычаг (31/1) уперся в ограничитель (b).

Вращая влево при выжатой педали, отпустите ограничитель максимального открывания заслонки (38).

Вращая вправо приведите ограничитель (38) в рабочее положение.

Отпустите педаль газа и удостоверьтесь, что возвратный рычаг упирается в ограничитель холостого хода (а).

Удостоверьтесь в полноте хода дроссельной заслонки.
