6.2.3. Обслуживание компонентов впускного воздушного трактаЗамена фильтрующего элемента воздухоочистителя

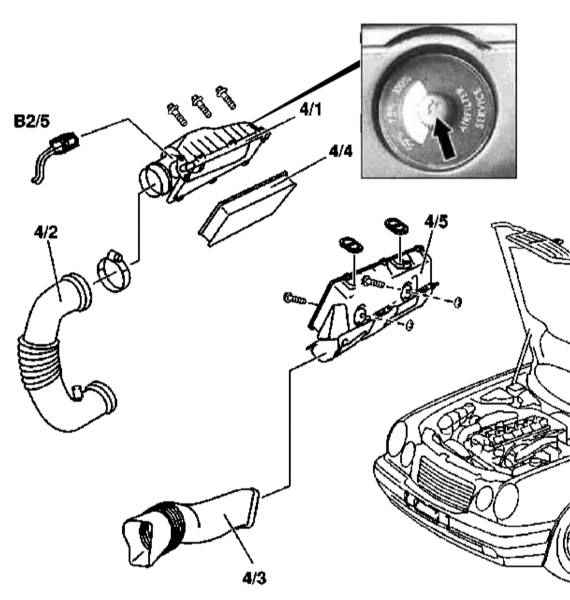

Детали установки компонентов впускного воздушного тракта моделей, оборудованных двигателем серии 612
|
|
- Иллюстративный материал по замене фильтрующего элемента воздухоочистителя на моделях 163.113 (двигатель серии 612) представлен на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите панели отделки крышки головки цилиндров.
- Отсоедините электропроводку от датчика MAF (В2/5).
- Отсоедините от воздухоочистителя воздушный рукав (4/2).
- Снимите воздухозаборник (4/3).
- Выверните крепежные болты и снимите верхнюю секцию кожуха воздухоочистителя (4/1).
- Извлеките фильтрующий элемент (4/4).
- В случае необходимости снимите нижнюю секцию кожуха воздухоочистителя (4/5), - обратите внимание на подложенные снизу (со стороны двигателя) шайбы.
- Установка производится в обратном порядке, - не забывайте заменять вышедшие из строя крепежные хомуты.
- В заключение сбросьте показание индикатора степени загрязнения фильтрующего элемента (стрелка).
|
|
Снятие и установка датчика температуры всасываемого воздуха (IAT)

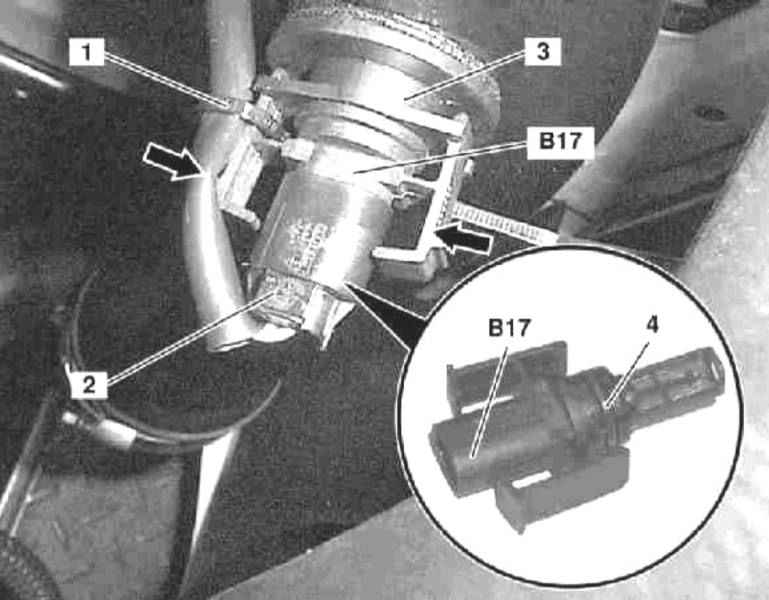

Детали установки датчика IAT на моделях 163.113 (двигатель серии 612)
|
|
- Детали установки датчика IAT на моделях 163.113 (двигатель серии 612) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Разрежьте ленточный бандаж (1) фиксации держателя (3).
- Рассоедините контактный разъем электропроводки (2) датчика IAT (В17).
- Сожмите вместе крепежные скобы (стрелки) и высвободите датчик (В17) из держателя (3).
- Снимите уплотнительное кольцо (4), которое при сборке подлежит замене в обязательном порядке.
- Установка производится в обратном порядке.
|
Установка датчика должна производиться при рассоединенном контактном разъеме, в противном случае не исключена вероятность повреждения крепежных скоб (стрелки) в результате их перетягивания!
|
- В заключение произведите очистку памяти системы бортовой самодиагностики (см. Главу
Системы электрооборудования двигателя).
|
|
Снятие и установка турбокомпрессора

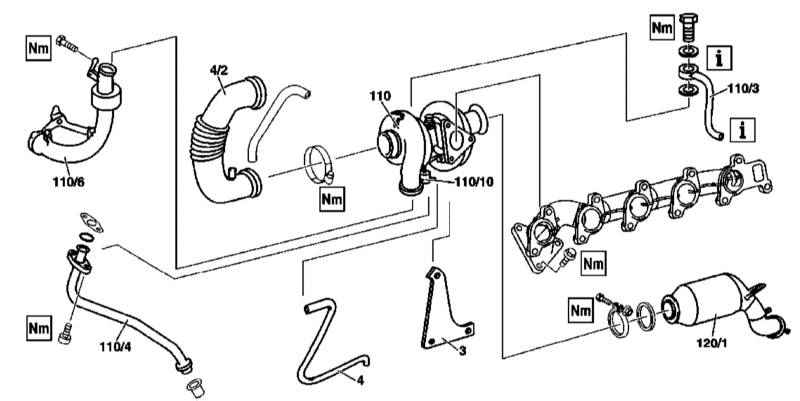

Детали установки турбокомпрессора на моделях 163.113 (двигатель серии 612)
|
|
|
|
- Детали установки турбокомпрессора на моделях 163.113 (двигатель серии 612) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите нижнюю секцию звукоизоляции.
- Снимите воздухоочиститель (см. выше).
- Снимите воздушный рукав (4/2).
- Отсоедините от турбокомпрессора (110) воздуховод (110/6).
- Отсоедините от вакуумного блока (110/10) шланг (4).
- Отболтите маслоподающую линию (110/3) от турбокомпрессора и блока двигателя, - при отпускании штуцерной гайки удерживайте турбокомпрессор от проворачивания.
- Снимите первичный каталитический преобразователь (120/1).
- Отболтите от картера двигателя опорный кронштейн (3).
- Снимите турбокомпрессор (110) в сборе с кронштейном (3) и маслоотводящей линий (110/4).
- Отсоедините от турбокомпрессора (110) опорный кронштейн (3) и маслоотводящую линию (110/4), - приготовьтесь к сбору проливаемого масла.
- Установка производится в обратном порядке. Не забудьте заменить все уплотнительные элементы. Затягивание штуцерных гаек маслопроводов производите только после установки турбокомпрессора.
- В заключение проверьте уровень двигательного масла, в случае необходимости произведите соответствующую корректировку (см. Главу
Системы питания и выпуска отработавших газов).
|
|
Снятие и установка промежуточного охладителя тракта наддува воздуха

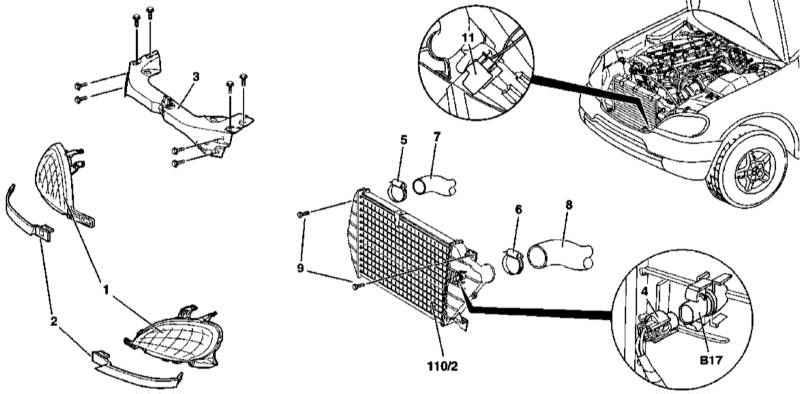

Детали установки промежуточного охладителя тракта наддува воздуха на моделях 163.113 (двигатель серии 612)
|
|
- Детали установки промежуточного охладителя тракта наддува воздуха на моделях 163.113 (двигатель серии 612) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Откройте капот и зафиксируйте его в вертикальном положении.
- Снимите блок-фары (1) с накладками (2).
- Снимите переднюю поперечную балку рамы (3).
- Рассоедините контактный разъем электропроводки (4) датчика IAT (В17).
- Отпустите крепежные хомуты (5 и 6) и отсоедините от теплообменника охладителя (110/2) воздушные рукава (7 и 8).
- Выверните крепежные болты (9) и снимите охладитель (110/2).
- Установка производится в обратном порядке.
|
|
Снятие и установка воздухораспределителя

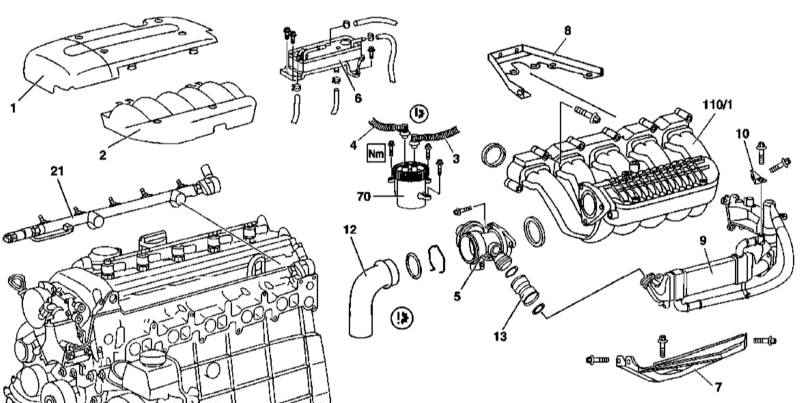

Детали установки воздухораспределителя на моделях 163.113 (двигатель серии 612)
|
|
|
|
|
|
- Детали установки воздухораспределителя тракта наддува воздуха на моделях 163.113 (двигатель серии 612) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Откройте капот и зафиксируйте его в вертикальном положении.
- Снимите панели отделки силового агрегата (1 и 2).
- Снимите нижнюю секцию шумоизоляции.
- Отсоедините отрицательный провод от батареи.
- Опорожните систему охлаждения (см. Главу
Системы питания и выпуска отработавших газов).
- Снимите охладитель топлива (6).
- Снимите топливную магистраль (21) (см. Раздел
Снятие и установка топливной распределительной магистрали и форсунок).
- Снимите опорные кронштейны топливной магистрали.
- Отболтите верхний опорный кронштейн (8) воздухораспределителя (110/1).
- Откачайте масло из резервуара ГУР и отсоедините от последнего гидравлический шланг, - сразу же закупорьте открытые концы шланга и штуцера.
- Отсоедините вакуумные линии.
- Снимите переливной шланг радиатора.
- Снимите подключенный к смесительной камере (5) воздуховод (12).
- Снимите смесительную камеру (5).
- Снимите соединительный патрубок (13).
- Снимите кожух термостата (см. Главу
Системы охлаждения, отопления и воздушного кондиционера).
- Снимите опорный кронштейн (10) крепления на трубопроводе воздухораспределителя трубки системы EGR.
- Высвободите из фиксаторов жгут электропроводки, проложенной вдоль распределительного трубопровода (110/1), - рассоедините контактные разъемы датчиков уровня масла (В40), CKP (L5), давления наддува (В28), оконечного выключателя запирания впускного порта (S99) и электромотора стартера (М1).
- Выверните крепежные болты и снимите трубопровод воздухораспределителя (110/1) с нижнего опорного кронштейна (7).
- Установка производится в обратном порядке, - не забывайте заменять уплотнительные элементы и вышедшие из строя компоненты.
- В заключение произведите очистку памяти модуля бортовой самодиагностики (см. Главу
Системы электрооборудования двигателя).
|
|
Снятие и установка электромотора исполнительного устройства перекрывания впускного порта

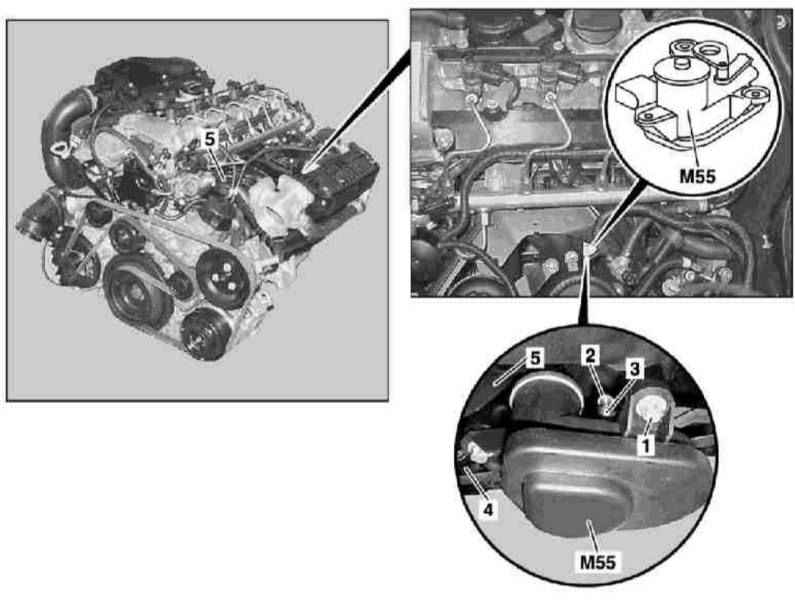

Детали установки электромотора исполнительного устройства перекрывания впускного порта на моделях 163.113 (двигатель серии 612)
|
|
|
|
- Детали установки электромотора привода перекрывания впускного порта на моделях 163.113 (двигатель серии 612) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- На моделях с АТ снимите воздухораспределитель (см. выше).
- На моделях с РКПП снимите левое переднее колесо и локер защиты колесной арки.
- Выверните болты (1).
- Отпустите фиксатор и осторожно снимите опору (3) с шаровой головки (2).
- На моделях с РКПП рассоедините контактный разъем электропроводки (4) электромотора (М55).
- Снимите электромотор (М55) со сборки воздухораспределителя (5).
- Установка производится в обратном порядке. Проследите за правильностью посадки всех позиционирующих заслонок, проверьте плавность их хода. Не забывайте заменять уплотнительные элементы.
- В заключение произведите очистку памяти модуля бортовой самодиагностики (см. Главу
Системы электрооборудования двигателя).
|
|
Модели 163.128
Замена фильтрующего элемента воздухоочистителя

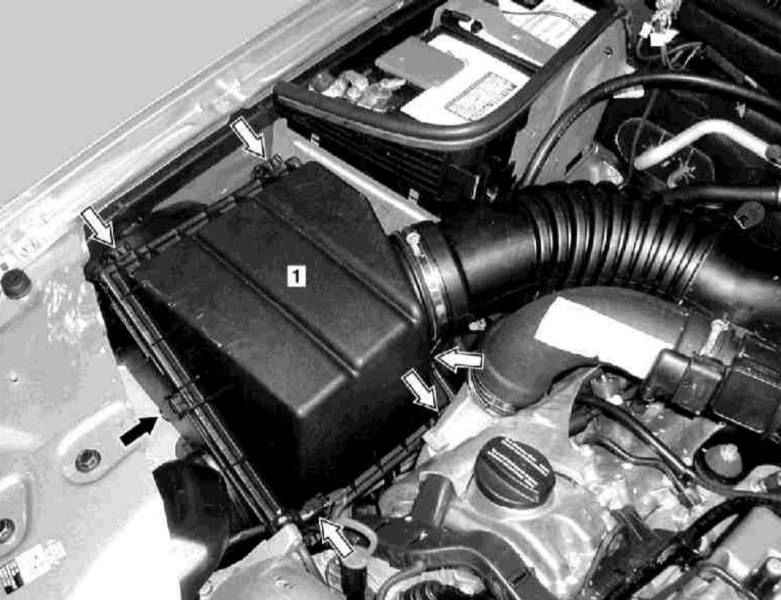

Конструкция воздухоочистителя моделей 163.128 (двигатель серии 628)
|
|
- Иллюстративный материал по замене фильтрующего элемента воздухоочистителя на моделях 628 (двигатель серии 628) представлен на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Скиньте скобы шести фиксаторов (стрелки) крепления крышки воздухоочистителя (1).
- Снимите крышку (1) и извлеките из кожуха воздухоочистителя подлежащий замене фильтрующий элемент.
- Установка производится в обратном порядке, - проследите за правильностью посадки крышки.
|
|
Снятие и установка датчика температуры всасываемого воздуха (IAT)

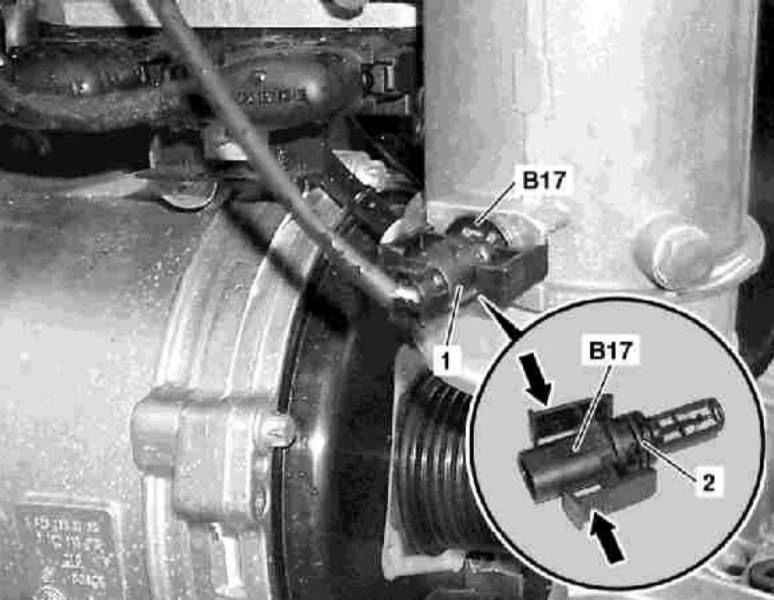

Детали установки датчика IAT на моделях 163.128 (двигатель серии 628)
|
|
- Детали установки датчика IAT на моделях 163.128 (двигатель серии 628) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Откройте капот.
- Снимите проложенный впереди воздухоочистителя рукав всасывающего вентилятора двигателя.
- Рассоедините контактный разъем электропроводки (1) датчика (В17), одновременно фиксирующий крепежные скобы (стрелки) последнего.
|
|
Снятие и установка турбокомпрессоров

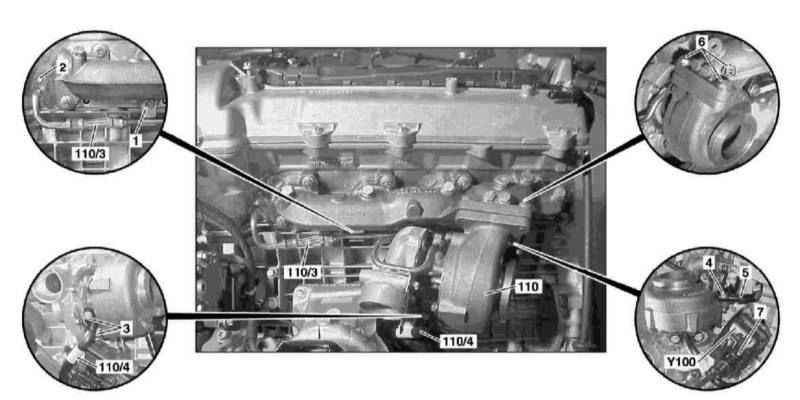

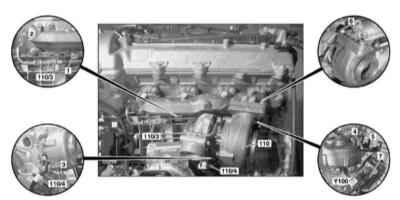

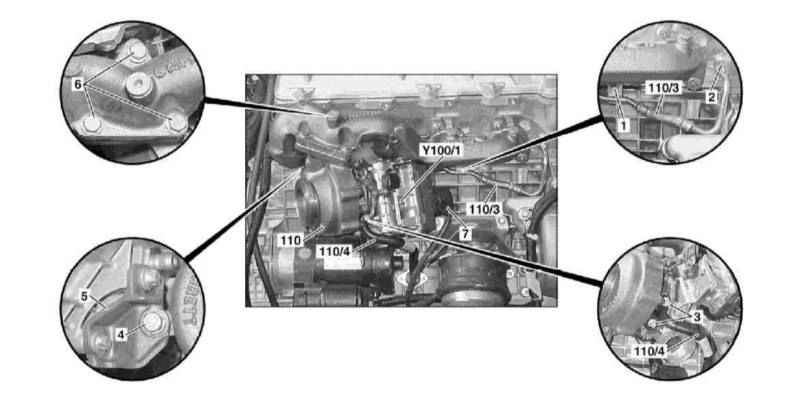

Детали установки правого турбокомпрессора на моделях 163.128 (двигатель серии 628)
Детали установки левого турбокомпрессора на моделях 163.128 (двигатель серии 628)
|
|
|
|
- Детали установки турбокомпрессоров на моделях 163.128 (двигатель серии 628) показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
- Снимите передние колеса и локеры защиты колесных арок.
- Снимите входные воздуховоды обоих (правого/левого) трактов наддува воздуха (см. ниже).
- Снимите нижние воздуховоды обоих (правого и левого) трактов наддува воздуха (см. ниже).
- Отдайте гайку (1) на опорном кронштейне маслоподающей линии (110/3).
- Выверните болт (2) и отсоедините маслоподающую линию (110/3) от головки цилиндров.
- Отсоедините маслоподающую линию (110/3) от левого турбокомпрессора (110).
- Выверните болты (3) и отсоедините масловозвратную линию (110/4) от турбокомпрессора и картера двигателя.
- Отпустите хомут крепления первичного каталитического преобразователя к правому турбокомпрессору (110).
- Полностью ослабьте и отведите назад левый трехфункциональный каталитический преобразователь (TWC).
- Выверните болт (4) на опорном кронштейне (5).
- Отсоедините от турбокомпрессора (110) электропроводку регулятора давления наддува (7).
- Выверните крепежные болты (6) и снимите турбокомпрессор (110) с выпускного коллектора двигателя.
|
|
Регуляторы давления наддува (Y100 и Y100/1) заменяются только в комплекте с соответствующим турбокомпрессором!
|
- Установка производится в обратном порядке. Не забудьте заменить все уплотнительные элементы. Затягивание штуцерных гаек маслопроводов производите только после установки турбокомпрессора.
- В заключение проверьте уровень двигательного масла, в случае необходимости произведите соответствующую корректировку (см. Главу
Системы питания и выпуска отработавших газов).
|
|
Снятие и установка промежуточного охладителя тракта наддува воздуха

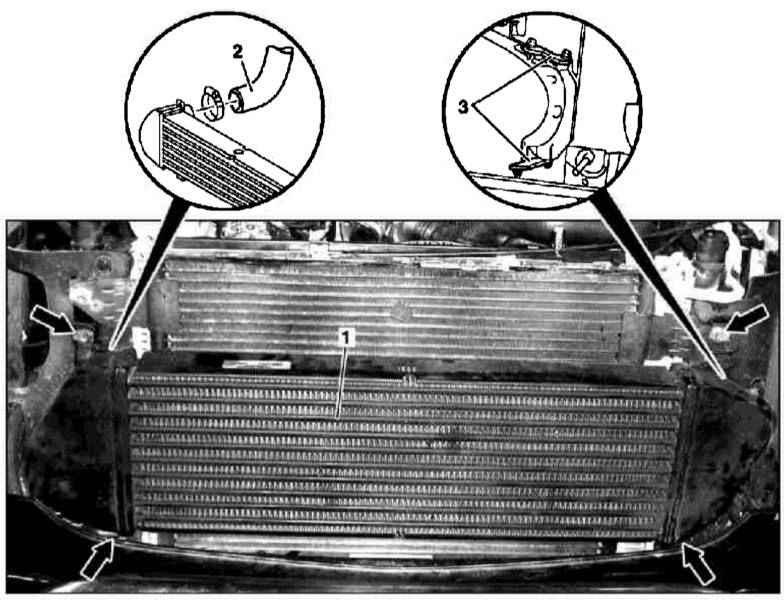

Детали установки промежуточного охладителя тракта наддува воздуха на моделях 163.128 (двигатель серии 628)
|
|
- Детали установки промежуточного охладителя тракта наддува воздуха на моделях 163.128 (двигатель серии 628) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Откройте капот и зафиксируйте его в вертикальном положении.
- Снимите обе блок-фары.
- Снимите верхнюю переднюю поперечную балку рамы.
- Отсоедините от правой стороны охладителя (1) воздушный рукав (2).
- Выверните винты крепления соединительных пластин (3) слева на теплообменнике охладителя (1).
- Выверните крепежные винты (стрелки) и снимите охладитель (1).
- Установка производится в обратном порядке, - не забывайте заменять уплотнительные элементы.
|
|
Снятие и установка воздухораспределителя

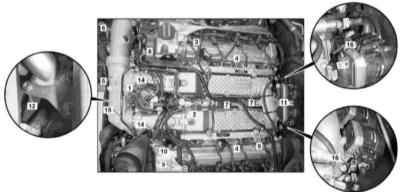

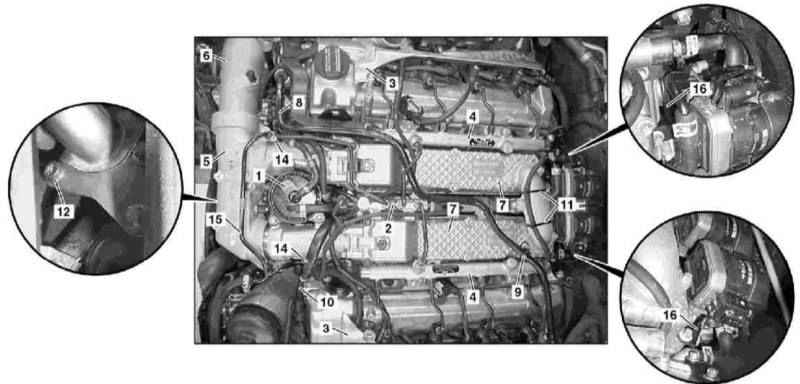

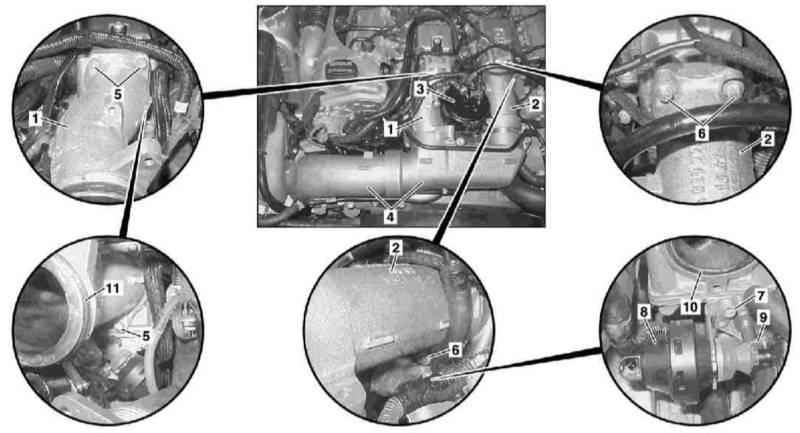

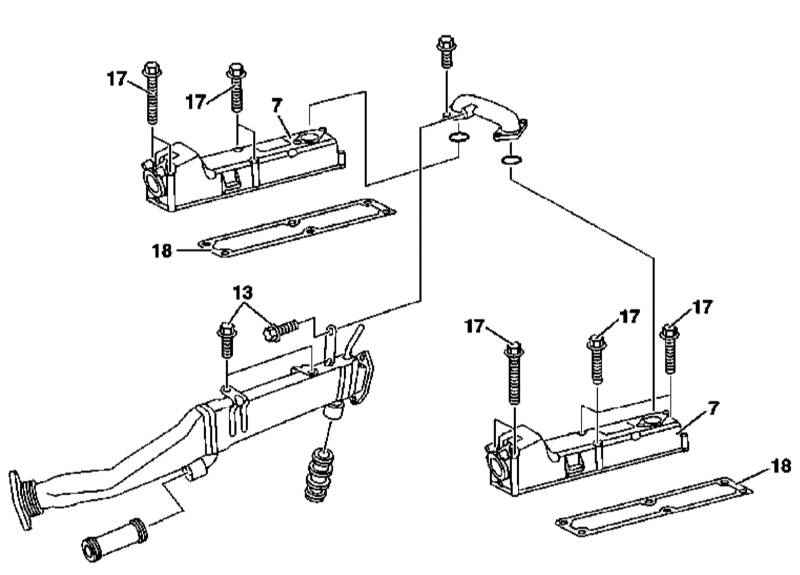

Детали установки воздухораспределителя на моделях 163.128 (двигатель серии 628)
Детали установки воздухораспределителя на моделях 163.128 (двигатель серии 628)
|
|
|
|
- Детали установки воздухораспределителя тракта наддува воздуха на моделях 163.128 (двигатель серии 628) показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
- Снимите топливный фильтр (1) в сборе с опорным кронштейном.
- Снимите клапанный блок (2).
- Снимите накладки (3) крышек головок цилиндров и отсоедините маслоотводящие трубки от форсунок.
- Снимите топливные магистрали (4).
- Снимите обводные воздуховоды (5), - только для нижней секции (6), - воздуховоды (5) снимаются в сборе с верхними секциями воздухораспределителя (7).
- Отсоедините от вакуумного насоса линию (8), снимите и сдвиньте в сторону кронштейн (9).
- Отсоедините вакуумную линию (10) запорного клапана впускного порта.
- Снимите ленточный бандаж (11) фиксации транспортного трубопровода.
- Выверните болты (12).
- Выверните болты (13) крепления охладителя EGR.
- Отсоедините от линии (15) шланги охладительного тракта (14).
- Снимите и отведите в сторону линию охладительного тракта (15).
- Снимите опорные кронштейны (16) левого и правого позиционеров EGR.
- Выверните крепежные болты (17) и снимите верхние секции воздухораспределителя (7) в сборе с обводными рукавами (5).
- Установка производится в обратном порядке, - не забывайте заменять уплотнительные элементы и вышедшие из строя компоненты.
|
|
Снятие и установка впускных рукавов тракта наддува воздуха

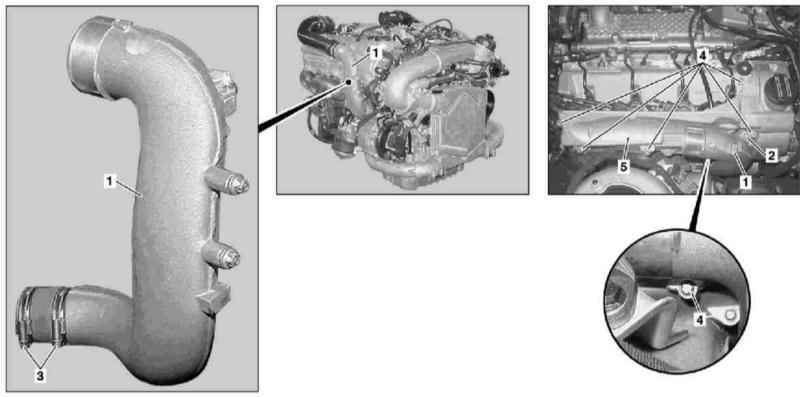

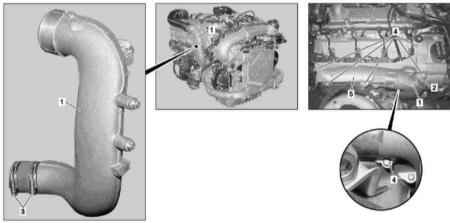

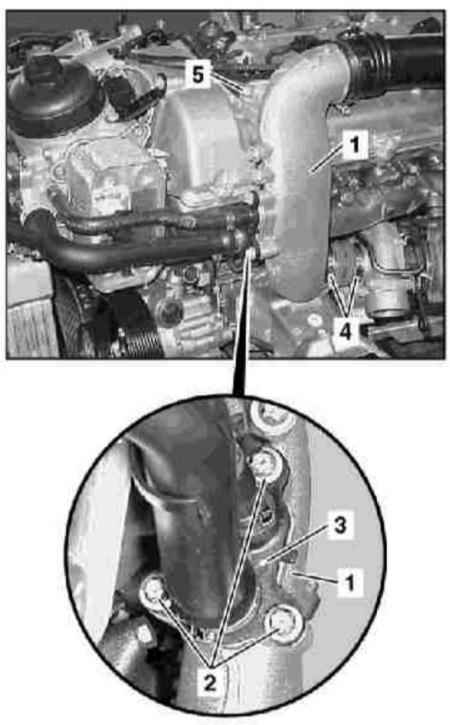

Детали установки левого впускного рукава тракта наддува воздуха на моделях 163.128 (двигатель серии 628)
Детали установки правого впускного рукава тракта наддува воздуха на моделях 163.128 (двигатель серии 628)
Детали установки впускных рукавов тракта наддува воздуха на моделях 163.128 (двигатель серии 628) показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.

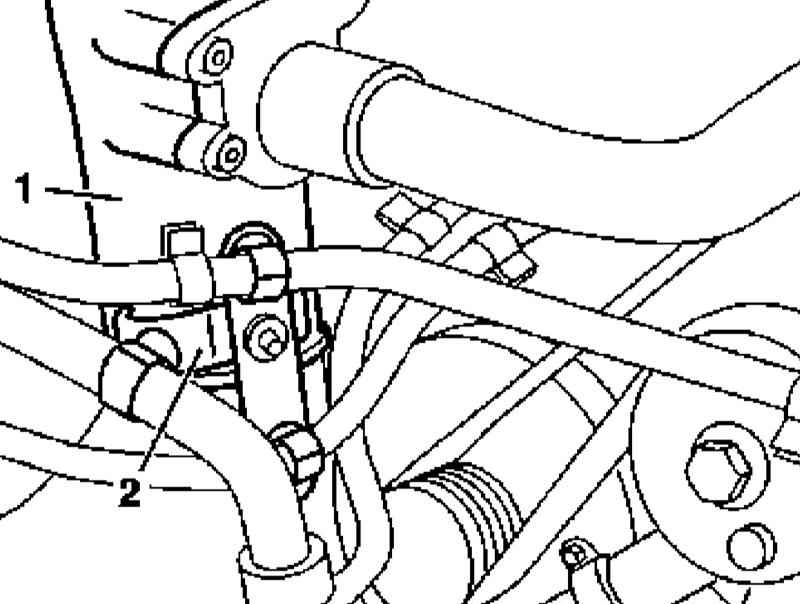

Левый рукав
|
|
- Снимите левое переднее колесо и локер защиты колесной арки.
- Отсоедините впускной рукав от воздухораспределителя.
- Выверните болты (2) фланца (3).
- Выверните болт (5) на крышке головки цилиндров.
- Отпустите хомут (4) и снимите впускной рукав (1).
- Установка производится в обратном порядке.
|
|

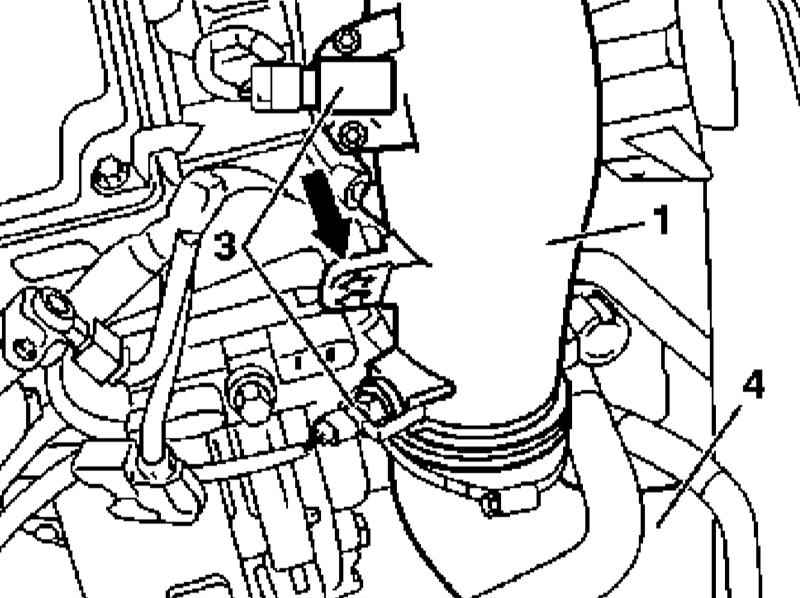

Правый рукав
|
|
- Отсоедините впускной рукав от воздухораспределителя.
- Отсоедините электропроводку от датчика давления наддува.
- Выверните болт (2) на крышке головки цилиндров.
- Отпустите хомут (3) и снимите впускной рукав (1).
- Установка производится в обратном порядке.
|
|
Снятие и установка нижних рукавов тракта наддува воздуха
|

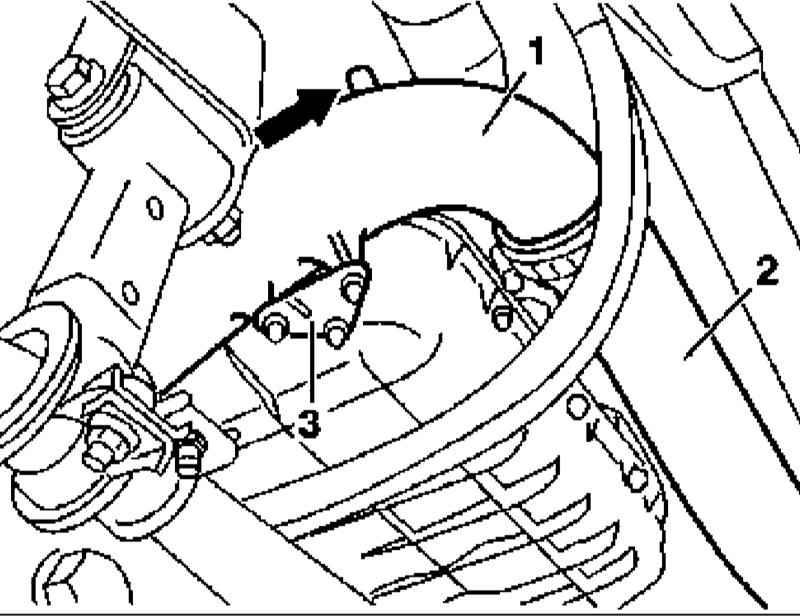

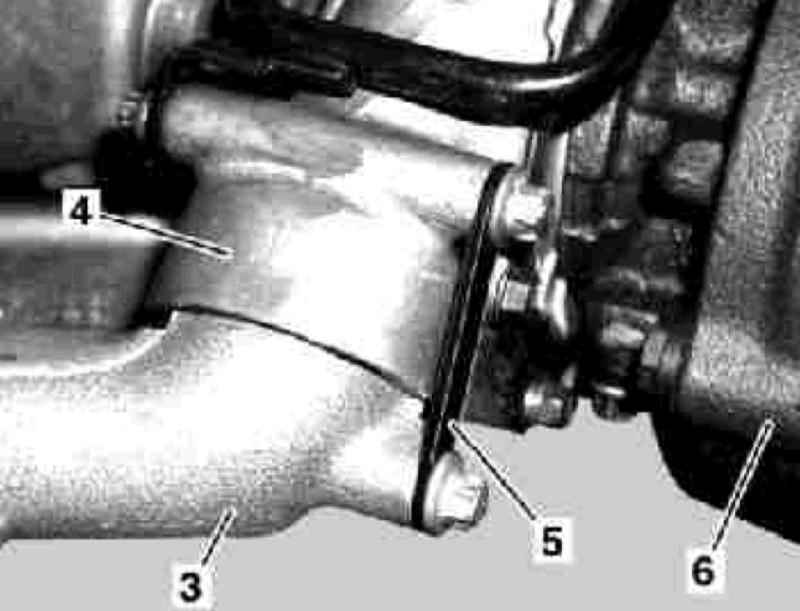

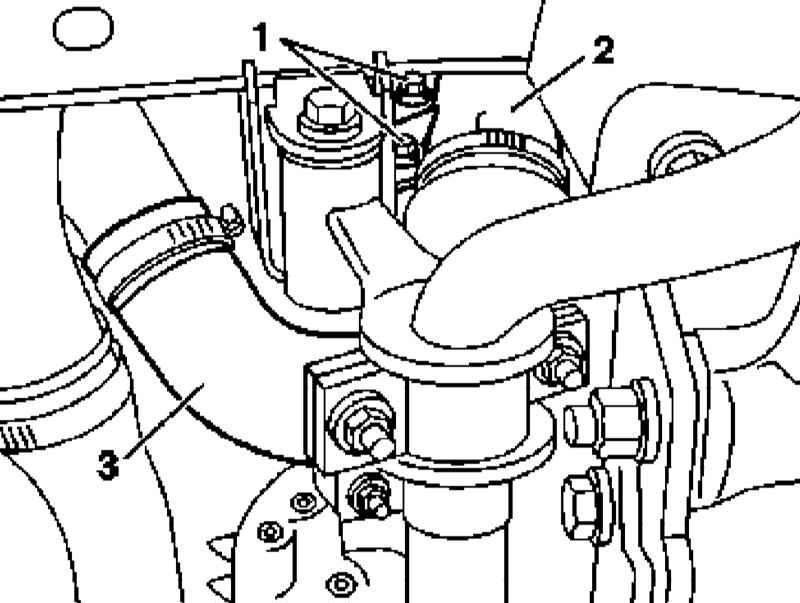

Детали установки левого нижнего рукава тракта наддува воздуха на моделях 163.128 (двигатель серии 628)
|
|
Детали установки левого нижнего рукава тракта наддува воздуха на моделях 163.128 (двигатель серии 628)
|
|
Детали установки правого нижнего рукава тракта наддува воздуха на моделях 163.128 (двигатель серии 628)
|
|
Детали установки правого нижнего рукава тракта наддува воздуха на моделях 163.128 (двигатель серии 628)
|
Детали установки нижних рукавов тракта наддува воздуха на моделях 163.128 (двигатель серии 628) показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
Левый рукав
|
|
- Снимите нижнюю секцию шумоизоляции.
- Снимите рукав тракта наддува воздуха (3).
- Выверните болты (1).
- Отпустите верхний винт соединительной пластины (5) на впускном фланце (4) турбокомпрессора (6).
- Выверните нижний винт пластины (5) на воздушном рукаве (2).
- Отсоедините рукав (2) от фланца (4) турбокомпрессора (6) и снимите его с двигателя, опустив вниз.
- Установка производится в обратном порядке, - не забудьте заменить уплотнительное кольцо.
|
|

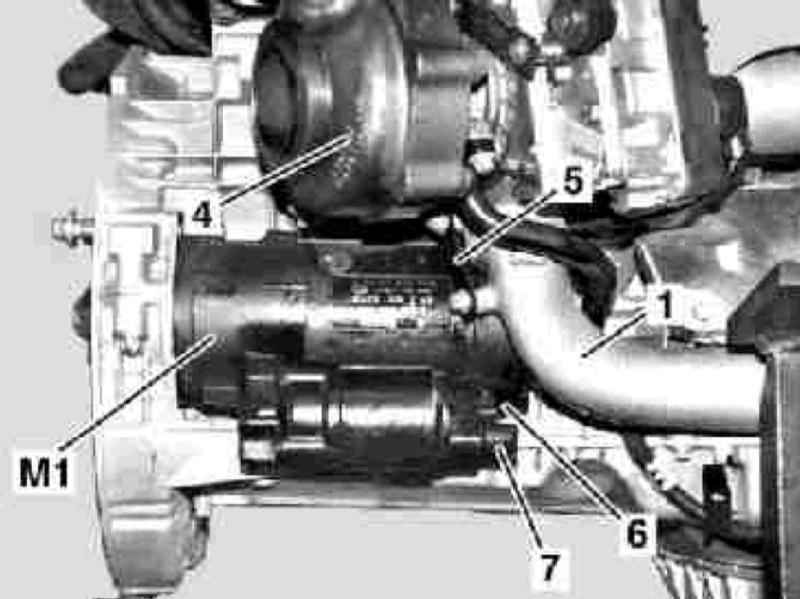

Правый рукав
|
|
- Отсоедините отрицательный провод от батареи.
- Снимите нижнюю секцию шумоизоляции.
- Снимите защитные крышки электрических линий (6 и 7) стартера (М1), - клеммы №№ 30 и 50.
- Выверните болты крепления стартера к куполу трансмиссии.
- Отпустите верхний винт соединительной пластины (5) на впускном фланце турбокомпрессора (4).
- Выверните нижний винт пластины (5) на воздушном рукаве (1).
- Отсоедините рукав (2) воздуховода (1).
- Снимите опорные кронштейны (3) с нижней секции поддона картера и с воздуховода (1).
- Снимите верхний кронштейн (стрелка) воздуховода с картера двигателя.
- Отведите в сторону стартер и линии ATF и отсоедините воздушный рукав от впускного фланца турбокомпрессора.
- Пропустите рукав вперед и извлеките его из двигательного отсека.
- Установка производится в обратном порядке, - не забудьте заменить уплотнительное кольцо.
|
|
Снятие и установка обводных воздуховодов
Детали установки обводных воздуховодов на моделях 163.128 (двигатель серии 628)
Детали установки обводных воздуховодов на моделях 163.128 (двигатель серии 628)
Детали установки обводных воздуховодов на моделях 163.128 (двигатель серии 628)
|
|
- Детали установки обводных воздуховодов на моделях 163.128 (двигатель серии 628) показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
- Снимите панели отделки силового агрегата.
- Отсоедините электропроводку от датчика (3).
- Высвободите линии охладительного тракта из кронштейна (2).
- Отсоедините воздушный рукав (4) от обводного рукава (1).
- Отделите от воздушного рукава линию ГУР (6).
- Отделите трубку EGR (8) от соединительного фланца головки цилиндров (стрелка).
- Отсоедините обводные рукава от соединительных патрубков (5 и 7) и снимите их с двигателя.
- Установка производится в обратном порядке, - не забудьте заменить уплотнительные элементы.
|
|
Снятие и установка промежуточных соединительных патрубков

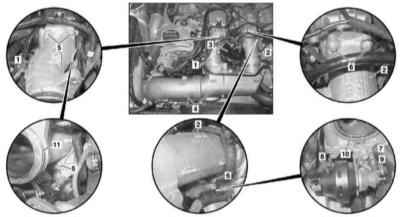

Детали установки промежуточных соединительных патрубков воздушного тракта двигателя серии 628
|
|
- Детали установки промежуточных воздуховодов на моделях 163.128 (двигатель серии 628) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Поднимите крышку силового агрегата.
- Снимите обводные воздуховоды (см. выше).
- Снимите топливный фильтр (3).
- Выверните винты (5) и снимите правый соединительный патрубок (1).
- Отсоедините тягу (9) вакуумного блока перекрывания впускного порта (8).
- Выверните винт (7) и отведите в сторону вакуумный блок (8).
- Выверните винты (6) и снимите левый соединительный патрубок (2).
- Установка производится в обратном порядке, - не забудьте заменить уплотнительные кольца (10 и 11).
|
|
|
