6.2.14. Снятие и установка клапанной сборки на моделях 163.128

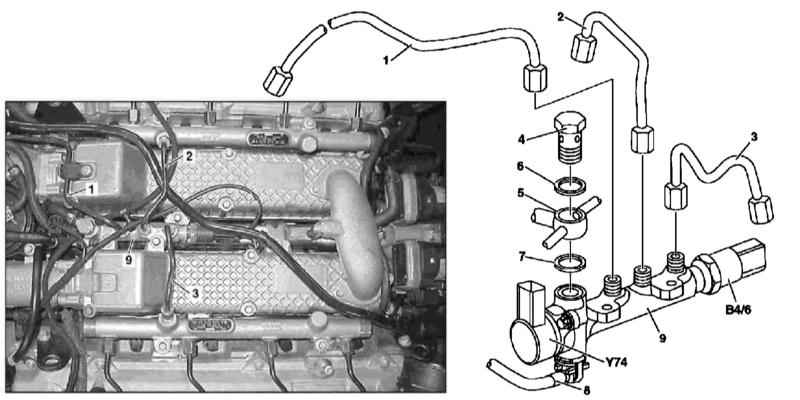

Детали установки клапанной сборки на моделях 163.128 (двигатель серии 628)
|
|
|
|
- Детали установки клапанной сборки на моделях 163.128 (двигатель серии 628) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите трубопровод распределения воздуха (см. Раздел
Обслуживание компонентов впускного воздушного тракта).
- Снимите топливный фильтр в сборе с опорным кронштейном (см. Главу
Системы питания и выпуска отработавших газов).
- Отсоедините электропроводку от датчиков давления в топливной магистрали (В4/6) и клапана-регулятора давления (Y74).
- Отсоедините напорные топливные линии (1, 2 и 3), - сразу же закупорьте открытые концы отсоединенных линий/штуцеров, соберите следы пролитого топлива.
- Выверните полый болт (4) штуцерного разъема (5).
|
Уплотнительные кольца подлежат замене в обязательном порядке!
|
- Снимите клапанный блок (9) с распределительного трубопровода воздушного тракта, предварительно отсоединив от него возвратную линию (8).
- Установка производится в обратном порядке, - не забывайте заменять уплотнительные элементы (6, 7), запустите двигатель и проверьте компоненты системы питания на наличие признаков развития утечек. В заключение произведите очистку памяти модуля бортовой самодиагностики (см. Главу
Системы электрооборудования двигателя).
|
|
|
|
