6.2.11. Снятие и установка датчика давления в топливной магистрали

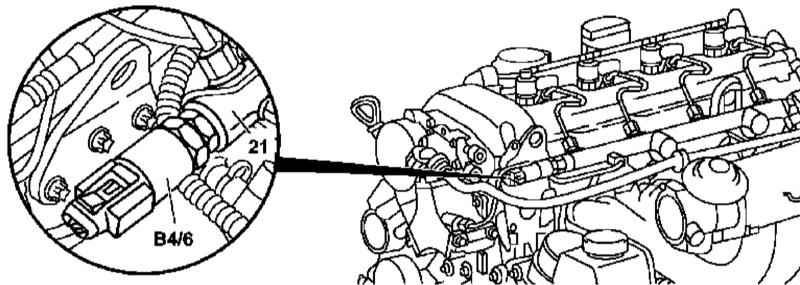

Детали установки датчика давления в топливной распределительной магистрали на моделях 163.113 (двигатель серии 612)

21 — Магистраль	В4/6 — Датчик давления

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки датчика давления топливной распределительной магистрали на моделях 163.113 (двигатель серии 612) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Снимите панели отделки крышки головки цилиндров. Отсоедините электропроводку и снимите датчик давления (В4/6). Установка производится в обратном порядке. В заключение очистите память модуля бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).

Модели 163.128

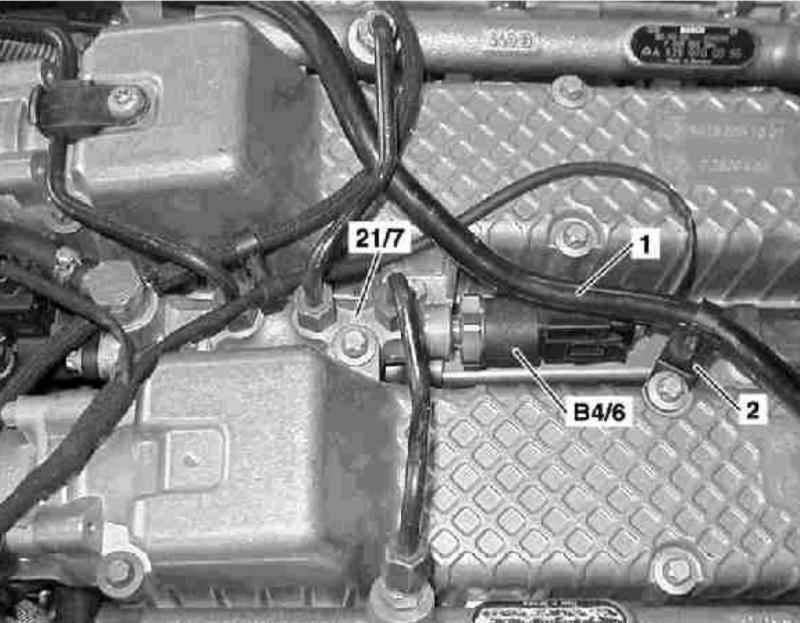

Детали установки датчика давления в топливной распределительной магистрали на моделях 163.128 (двигатель серии 628)

1 — Вакуумная линия 2 — Опорный кронштейн	21/7 — Клапанный блок В4/6 — Датчик давления

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки датчика давления топливной распределительной магистрали на моделях 163.128 (двигатель серии 628) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Отсоедините трубопровод воздухораспределителя (см. Раздел Обслуживание компонентов впускного воздушного тракта). Высвободите из опорного кронштейна (2) и отведите в сторону вакуумную линию (1). Отсоедините электропроводку и снимите датчик давления (В4/6). Установка производится в обратном порядке. В заключение очистите память модуля бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).
