6.1.7. Обслуживание элементов привода дроссельной заслонки

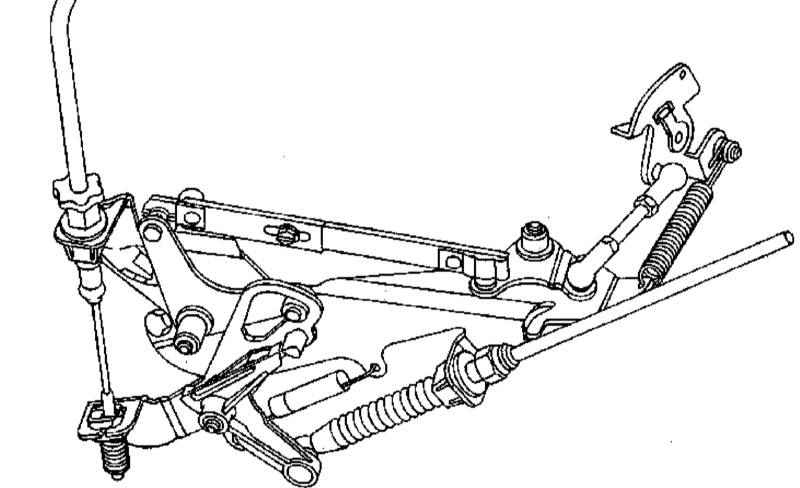

Конструкция рычажного привода дроссельной заслонки
Конструкция рычажного привода дроссельной заслонки
Конструкция рычажного привода дроссельной заслонки
|
|
- Конструкция рычажного привода дроссельной заслонки показана на иллюстрациях, в случае необходимости демонтируйте воздухоочиститель (см. Раздел
Снятие и установка компонентов впускного воздушного тракта).
- Произведите смазывание шарнирных соединений приводного механизма.
- Медленно выжмите до упора, затем отпустите педаль газа, - при выявлении признаков люфта или заклинивания замените трос привода дроссельной заслонки (см. ниже).
|
|
Проверка и регулировка привода дроссельной заслонки
Модели 163.136

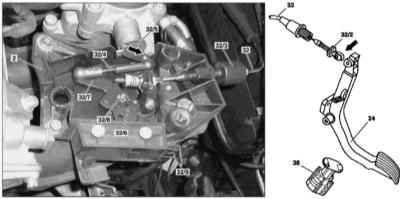

Регулировка привода дроссельной заслонки на моделях 163.136 (двигатель серии 111)
Иллюстративный материал по проверке и регулировке привода дроссельной заслонки на моделях 163.136 (двигатель серии 111) представлен на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
Проверка
|
|
- Выключите зажигание.
- Отпустите крышку на опорной пластине (2) регулятора привода дроссельной заслонки.
- Проверьте плавность хода соединительного штока (32/4) троса газа (32), замените очевидно неисправные компоненты (см. ниже).
|
|
Регулировка
При закрытой дроссельной заслонке
|
|
- Отпустите соединительный шток (32/4) на рычаге привода дроссельной заслонки (32/5) и оцените состояние ограничителя холостого хода.
- Разверните рычаг (32/5) по часовой стрелке до упора в ограничитель холостого хода.
- Вращением сферического гнезда свободно отрегулируйте положение соединительного штока (32/4) на опоре рычага привода дроссельной заслонки (32/5).
- Посадите шток (32/4) в сферическую опору рычага (32/5) и зафиксируйте его контргайкой.
- Полностью отпустите педаль газа (24), - ролик (32/8) опорного рычага (32/6) должен свободно упереться в ограничитель холостого хода.
|
|
При полностью открытой дроссельной заслонке
|
|
- Повернув влево, отпустите ограничитель максимального открывания дроссельной заслонки (38).
- Выжав педаль газа (24), откройте дроссельную заслонку настолько, чтобы приводной рычаг (32/5) уперся в упор активатора (стрелка).
- Повернув вправо, зафиксируйте упор (38) в отрегулированном положении.
|
|
Оценка результатов регулировки
Удостоверьтесь в полноте хода дроссельной заслонки.
Разборка и сборка регулятора привода дроссельной заслонки

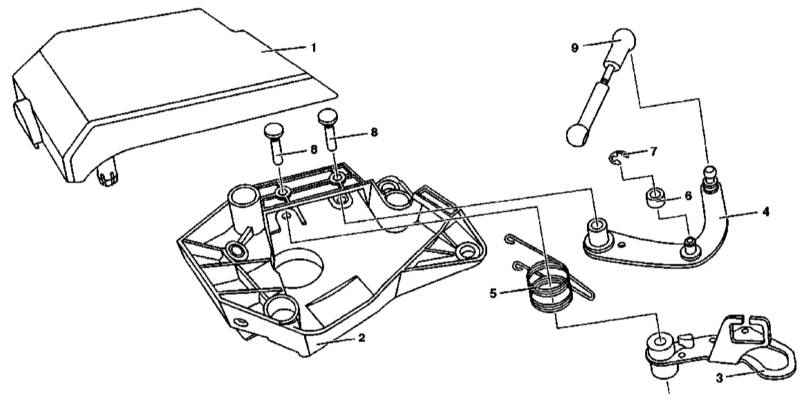

Конструкция регулятора привода дроссельной заслонки на моделях 163.136 (двигатель серии 111)

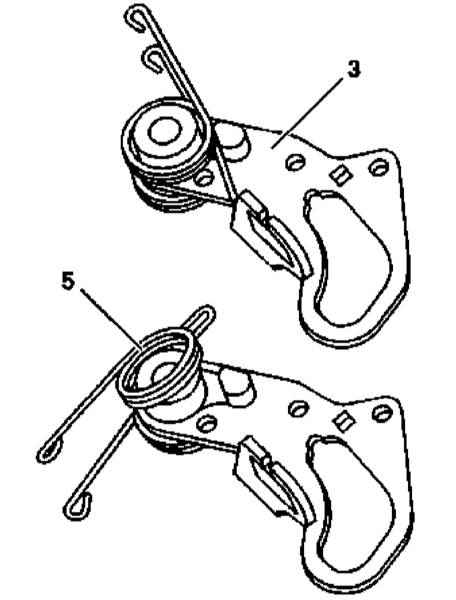

Конструкция пружинной сборки регулятора привода дроссельной заслонки на моделях 163.136 (двигатель серии 111)
|
|
- Конструкция регулятора привода дроссельной заслонки, применяемого на моделях 163.136 (двигатель серии 111) показана на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
- В ходе разборки старайтесь как можно подробнее запоминать установочные положения снимаемых компонентов, особое внимание уделив торсионной пружине (5) и рычажному ролику (6). Дефектные детали замените.
- При установке осевых винтов (8) во время сборки проследите за обеспечением обоим рычагам (4 и 3) осевого люфта в пределах 0.1 ÷ 0.3 мм.
- Закончив сборку, удостоверьтесь в исправности функционирования регулятора
|
|
Модели 163.154/157/172/174/175

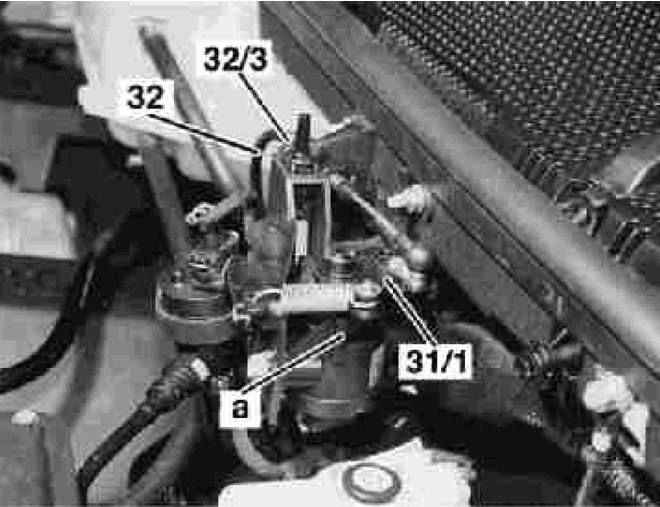

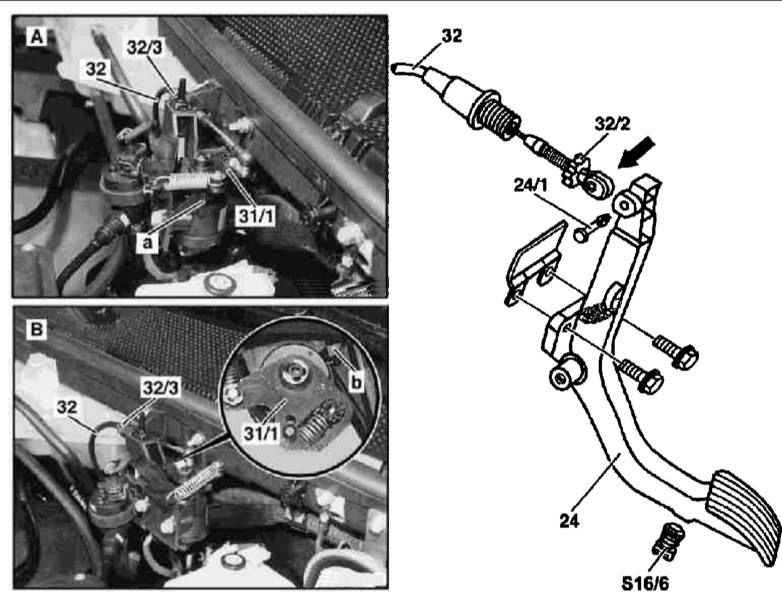

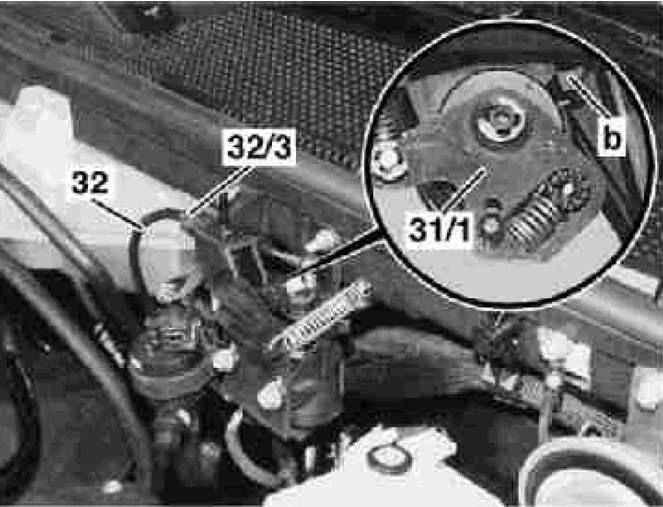

Регулировка привода дроссельной заслонки на моделях 163.154/157172/174/175 (двигатели серий 112 и 113)
Иллюстративный материал по проверке и регулировке привода дроссельной заслонки на моделях 163.154/157172/174/175 (двигатели серий 112 и 113) представлен на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
Проверка
Проверьте плавность хода и состояние датчика положения переводного рычага (31/1) и приводного троса (32). Замените дефектные компоненты.
Регулировка
|
|
- Выжмите педаль газа (24) до упора ее в датчик-выключатель kickdown (S16/6), однако не активируя последний.
- Вращением регулировочного винта (32/3) добейте того, чтобы датчик положения переводного рычага (31/1) уперся в ограничитель максимального открывания дроссельной заслонки (b).
- При отпущенной педали газа датчик должен упираться в ограничитель холостого хода (а), - добейтесь выполнения данного требования вращением регулировочной гайки (32/2), - альтернативно можно той же гайкой полностью выбрать свободный ход педали.
- Удостоверьтесь в полноте хода дроссельной заслонки.
|
|
Снятие и установка троса привода дроссельной заслонки
Модели 163.136

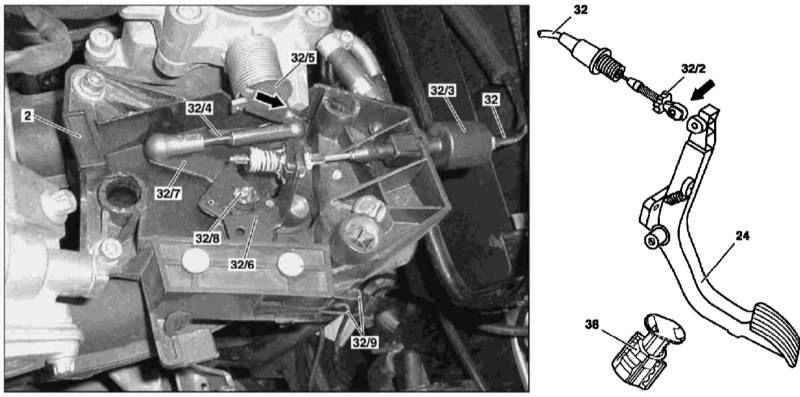

Регулировка привода дроссельной заслонки на моделях 163.136 (двигатель серии 111)
|
|
|
|
|
|
- Детали установки троса газа на моделях 163.136 (двигатель серии 111) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите крышку регулятора привода дроссельной заслонки.
- Руками переведите опорный рычаг (32/6) в положение, соответствующее полному открыванию дроссельной заслонки (стрелка) и, удерживая его, высвободите приводной трос (32) из направляющего элемента (32/6).
- Отсоедините направляющий элемент (32/5) от опорного рычага (32/6) и снимите последний в сборе с приводным тросом (32).
- Сожмите пластмассовый фиксатор (30/4) и высвободите его из опорной пластины (2) в сборе с приводным тросом (32).
- Отсоедините наконечник троса (стрелка) от педали газа (24).
- Протолкните трос из салона в двигательный отсек, - проследите, чтобы проходная втулка осталась на своем месте в переборке.
- Извлеките тросовую сборку из двигательного отсека.
- Установка производится в обратном порядке, - открытый участок троса между направляющим элементом (30/5) и наконечником смажьте антикоррозионным составом, проследите за надежностью посадки крепежного штифта (24/1).
- В заключение проверьте правильность регулировки троса, в случае необходимости произведите необходимую корректировку.
|
|
Модели 163.154/157/172/174/175

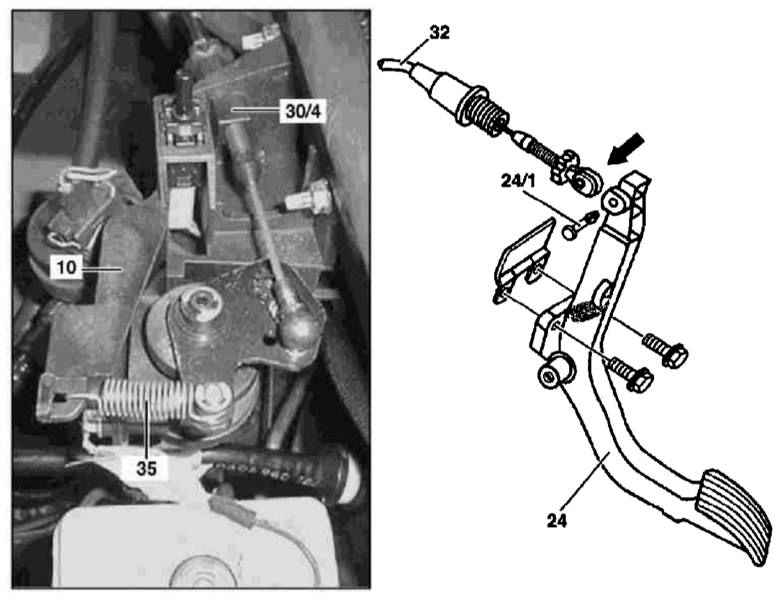

Детали установки троса привода дроссельной заслонки на моделях 163.154/157172/174/175 (двигатели серий 112 и 113)
|
|
- Детали установки троса газа на моделях 163.154/157172/174/175 (двигатели серий 112 и 113) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Отсоедините приводной трос (32) от шаровой головки.
- Сожмите пластмассовый фиксатор (30/4) и отсоедините его от фиксированного рычага (10) в сборе с приводным тросом (32).
- Снимите крышку, установленную слева под панелью приборов.
- Отсоедините наконечник троса (стрелка) от педали газа (24).
- Протолкните трос из салона в двигательный отсек, - проследите, чтобы проходная втулка осталась на своем месте в переборке.
- Извлеките тросовую сборку из двигательного отсека.
- Установка производится в обратном порядке, - проследите за надежностью посадки крепежного штифта (24/1).
- В заключение проверьте правильность регулировки троса, в случае необходимости произведите необходимую корректировку.
|
|
Снятие и установка активатора устройства стабилизации холостого хода (ISC), - модели 163.136

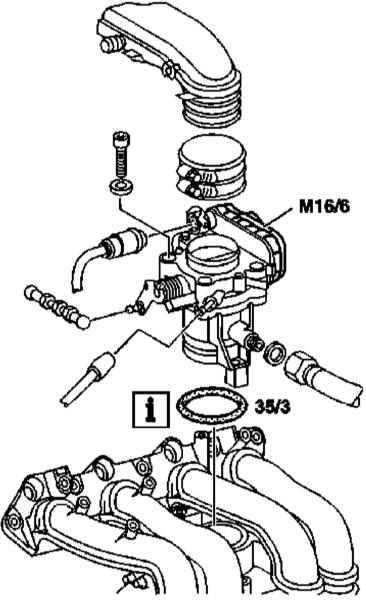

Детали установки троса привода дроссельной заслонки на моделях 163.136 (двигатель серии 111)
|
|
- Детали установки активатора ISC на моделях 163.136 (двигатель серии 111) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите обводной рукав воздухоочистителя (см. Раздел
Снятие и установка компонентов впускного воздушного тракта).
- Снимите шланг вентиляции картера.
- Выверните крепежный винт и снимите активатор ISC.
- Установка производится в обратном порядке, - не забудьте заменить уплотнительное кольцо (35/3), проследите за правильностью подсоединения вентиляционного шланга.
|
|
Снятие и установка исполнительного устройства электронного акселератора, - модели 163.154/157/172/174

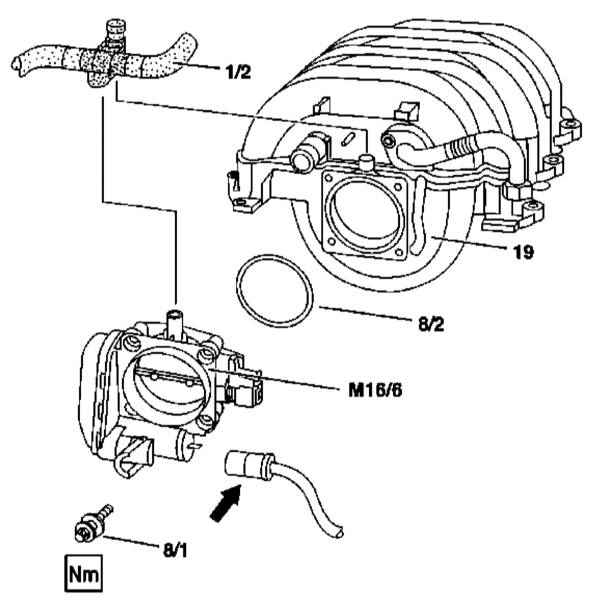

Детали установки исполнительного устройства электронного акселератора на моделях 163.154/157/172/174 (двигатели серий 112 и 113)
|
|
- Детали установки исполнительного устройства электронного акселератор на моделях 163.154/157/172/174 (двигатели серий 112 и 113) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите панель отделки крышки головки цилиндров/воздухоочиститель.
- Снимите воздуховод со встроенным датчиком MAF (см. Раздел
Снятие и установка компонентов впускного воздушного тракта).
- Отсоедините вентиляционную линию (1/2) от впускного трубопровода (19).
- Рассоедините контактный разъем электропроводки (стрелка)
- Выверните болты (8/1) и снимите исполнительное устройство (М16/6).
- Установка производится в обратном порядке, - не забудьте заменить уплотнительное кольцо (8/2), проследите за надежностью фиксации контактного разъема (стрелка).
|
|
Снятие и установка педали газа

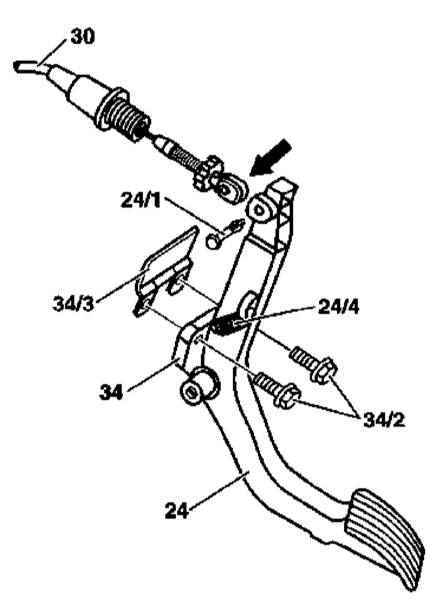

Детали установки педали газа (все модели)
|
|
- Детали установки педали газа показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- При сборке проследите за надежностью посадки штифта (24/1).
|
|
|
