6.2.13. Снятие и установка клапана-регулятора давления топлива

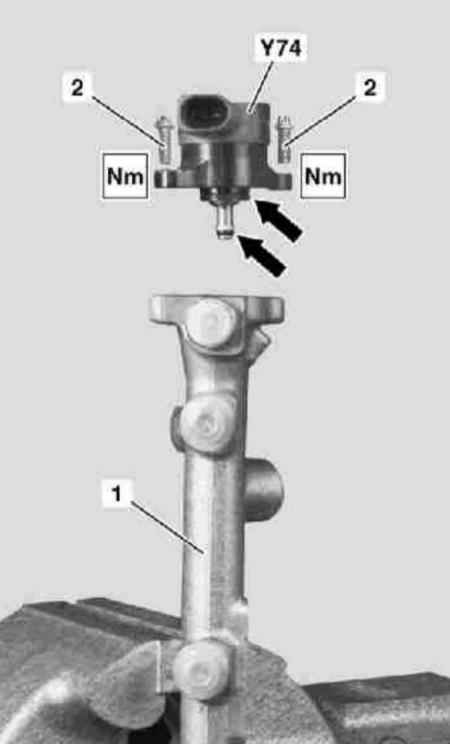

1 — Топливная магистраль (163.113)/клапанная сборка (163.128) 2 — Болты (TORX)	Y74 — Клапан-регулятор давления топлива

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки клапана-регулятора давления топлива на дизельных моделях показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
На моделях 163.113 (двигатель серии 612) снимите топливную магистраль (см. Раздел Снятие и установка топливной распределительной магистрали и форсунок), на моделях 163.128 (двигатель серии 628) снимите клапанный блок (см. Раздел Снятие и установка клапанной сборки на моделях 163.128).

Клапан-регулятор разумнее всего заменять в сборе с топливной магистралью/клапанным блоком.

В случае необходимости клапан-регулятор давления (Y74) может быть снят с зажатой в тиски с мягкими губками магистрали/клапанной сборки путем выворачивания крепежных болтов (2).
Установка производится в обратном порядке. Не забывайте заменять уплотнительные элементы.
В заключение запустите двигатель и проверьте компоненты системы питания на наличие признаков развития утечек.
