6.2.8. Снятие и установка предварительного топливного насоса

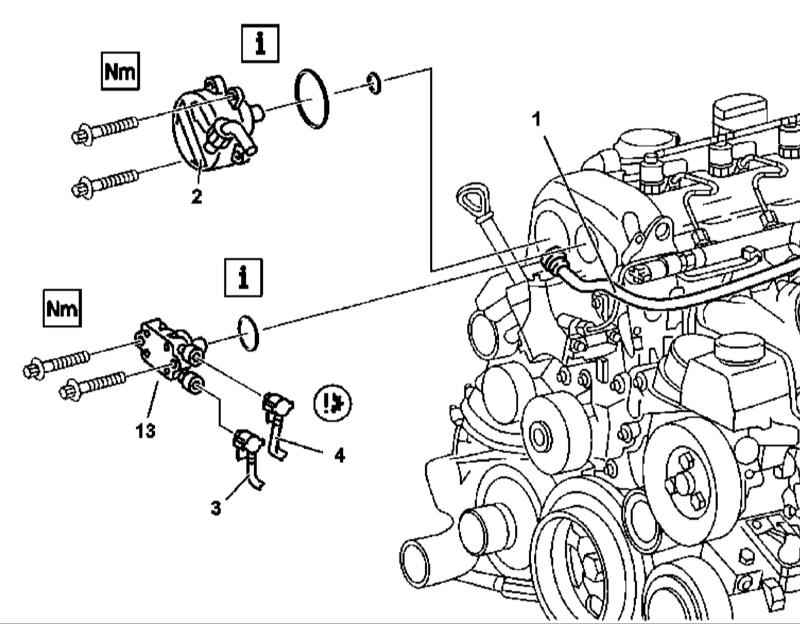

Детали установки предварительного топливного насоса на моделях 163.113 (двигатель серии 612)
|
|
- Детали установки предварительного топливного насоса на моделях 163.113 (двигатель серии 612) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите панели отделки крышки головки цилиндров.
- Снимите вакуумный насос (2).
- Отсоедините от предварительного насоса (13) линии подачи (3) и возврата (4) топлива.
- Выверните крепежные болты и снимите насосную сборку (13), приготовьтесь к сбору проливаемого топлива.
|
Не вскрывайте насосную сборку!
|
- Установка производится в обратном порядке, - перед установкой предварительный насос следует заполнить топливом. Проследите за соблюдением чистоты сопрягаемых поверхностей устанавливаемых компонентов, не забудьте заменить уплотнительные прокладки.
- В заключение запустите двигатель и проверьте соответствующие компоненты системы питания на наличие признаков развития утечек.
|
|
Модели 163.128

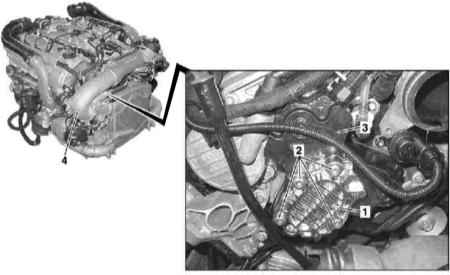

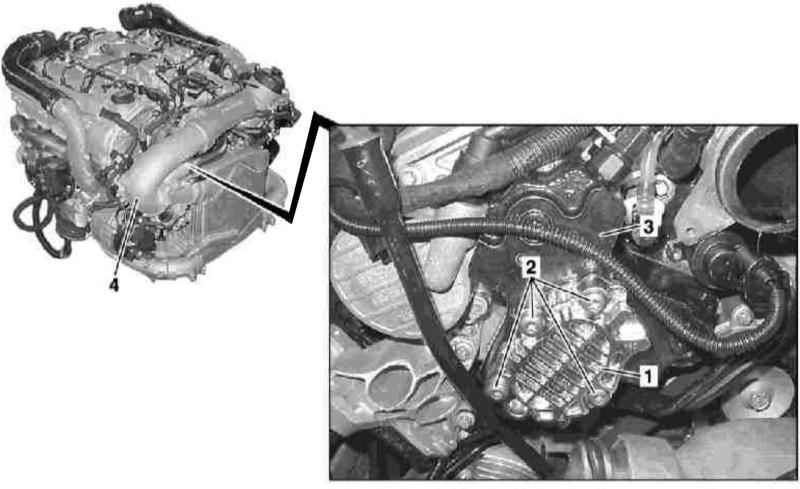

Детали установки предварительного топливного насоса на моделях 163.128 (двигатель серии 628)
|
|
- Детали установки предварительного топливного насоса на моделях 163.128 (двигатель серии 628) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите обводные воздуховоды (см. Раздел
Обслуживание компонентов впускного воздушного тракта).
- Выверните крепежные болты (2) и снимите сборку предварительного топливного насоса (1), - приготовьтесь к сбору проливаемого топлива.
- Установка производится в обратном порядке, - перед установкой предварительный насос следует заполнить топливом. Проследите за соблюдением чистоты сопрягаемых поверхностей устанавливаемых компонентов, не забудьте заменить уплотнительные прокладки.
- В заключение запустите двигатель и проверьте соответствующие компоненты системы питания на наличие признаков развития утечек.
|
|
|
