6.1.13. Снятие и установка топливного бака

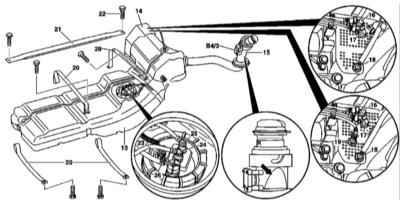

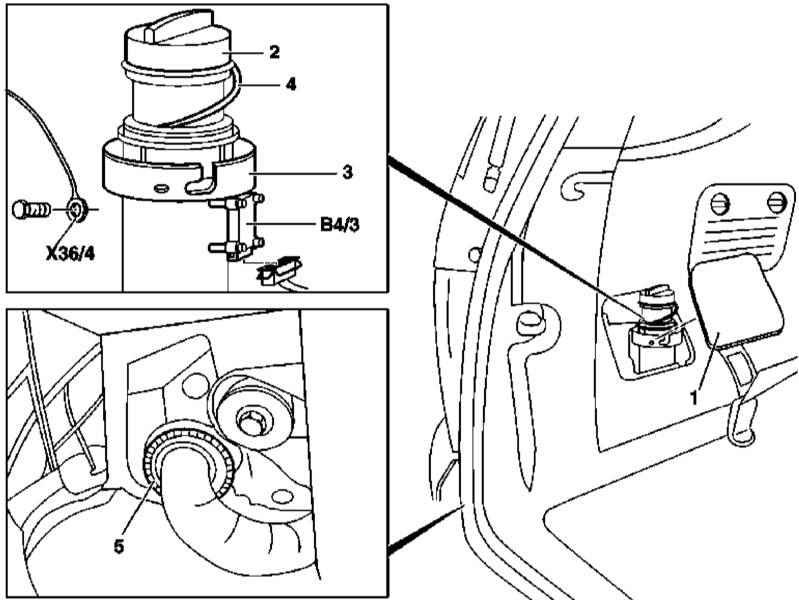

Детали установки топливного бака на всех моделях, кроме ML 55 AMG

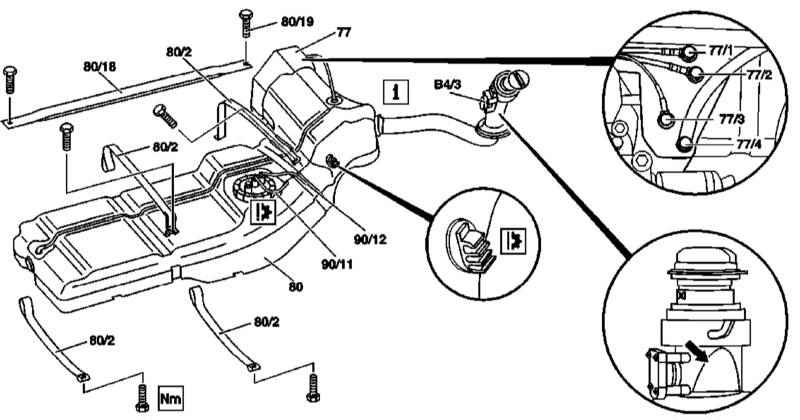

Детали установки топливного бака на всех моделях, кроме ML 55 AMG

77 — Угольный адсорбер
77/1 — Разъем линии тонкой вентиляции
77/2 — Разъем регенерационной линии
77/3 — Разъем линии вентиляции
пружинной камеры (только
модели США)
77/4 — Разъем линии продувки
80 — Топливный бак

80/2 — Монтажные ленты
80/18 — Продольная планка обтягивания
монтажных лент
80/19 — Крепежные болты
90/11 — Линия возврата топлива
90/12 — Линия подачи топлива
В4/3 — Датчик давления в топливном баке (только модели США)


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки топливного бака на всех моделях, кроме ML 55 AMG показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
  2. Слейте из бака топливо (см. Раздел Опорожнение топливного бака).
  3. Отверните крышку заливной горловины (2) и отсоедините ее от страховочного шнура (4).
  4. При соответствующей комплектации снимите левое сиденье дополнительного третьего ряда.
  5. Снимите крышку (1) с боковой панели отделки багажного отделения.
  6. Отсоедините топливные лини от расширительного резервуара (только бензиновые модели) и заливной горловины.
  7. Отпустите байонетный замок (3) и отсоедините заливную горловину от направляющего раструба, проверьте состояние уплотнительного кольца, в случае необходимости произведите его замену.
  8. Протолкните горловину внутрь багажного отделения.
  9. На американских моделях снимите датчик давления в топливном баке (В4/3).
  10. Отболтите шину заземления (Х36/4) заливной горловины (только бензиновые модели).
  11. Обрежьте тросовые бандажи фиксации хомутов крепления топливных линий к заливной горловины, снимите крепежные хомуты.
  12. Загоните автомобиль на подъемник.
  13. Снимите нижний уплотнительный элемент (5) и извлеките заливную горловину через багажное отделение, - постарайтесь не повредить топливные линии.
  14. Снимите левое заднее колесо.
  15. Снимите запасное колесо в комплекте с держателем.
  16. Обрежьте большой страховочный бандаж фиксации заливной горловины к кронштейну на продольной балке рамы, снимите кронштейн.
  17. Рассоедините разъемы регенерационной (77/2) линии и линии продувки (77/4) угольного адсорбера (77).
  18. Отсоедините вентиляционный шланг, подведенный к задней части угольного адсорбера (на сборке заднего дифференциала).
  19. Снимите термозащитный экран задней секции системы выпуска отработавших газов, - постарайтесь не повредить пыльники шарниров приводных валов.
  20. Отсоедините от заднего дифференциала карданный вал (см. Главу Трансмиссионная линия).
  21. Высвободите из фиксаторов на днище и раме автомобиля тросы привода стояночного тормоза.
  22. Отболтите от днища автомобиля контрольную ленту заднего дифференциала.
  23. Снимите левый дефлектор антигравийной защиты.
  24. Снимите нижние монтажные ленты (80/2) крепления топливного бака и ослабьте верхние натяжные ленты, - ленты промаркированы цветными метками и должны устанавливаться строго на свои прежние места.
  25. Снимите продольную планку обтягивания монтажных лент (80/18).
  26. При соответствующей комплектации снимите тягу регулировки блок-фар.
  27. Отдайте гайки крепления нижних опор амортизаторов задней подвески к поперечным рычагам (см. Главу Подвеска и рулевое управление), - гайки подлежат замене в обязательном порядке.
  28. Отболтите держателя заднего моста к днищу автомобиля. Подоприте держатель и опустите его как можно ниже.
  29. Подперев домкратом, приопустите топливный бак.
  30. Отсоедините электропроводку топливного насоса, а также линии подачи (90/12) и возврата (90/11) топлива, - постарайтесь не погнуть трубки бензопроводов.
  31. Снимите сборку топливного бака (80).
  32. Установка производится в обратном порядке.

Модели ML 55 AMG

Главный бак

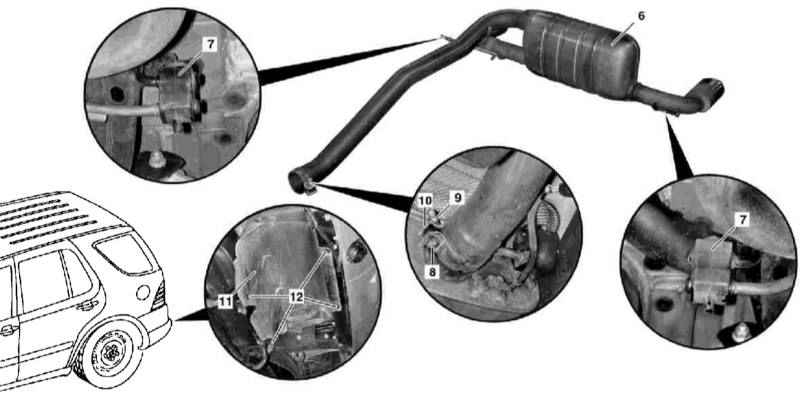

Детали установки главного топливного бака на моделях ML 55 AMG

6 — Задняя секция системы выпуска отработавших газов
7 — Резиновые подушки
8 — Болт
9 — Гайка

10 — Хомут
11 — Термозащитный экран
12 — Болты

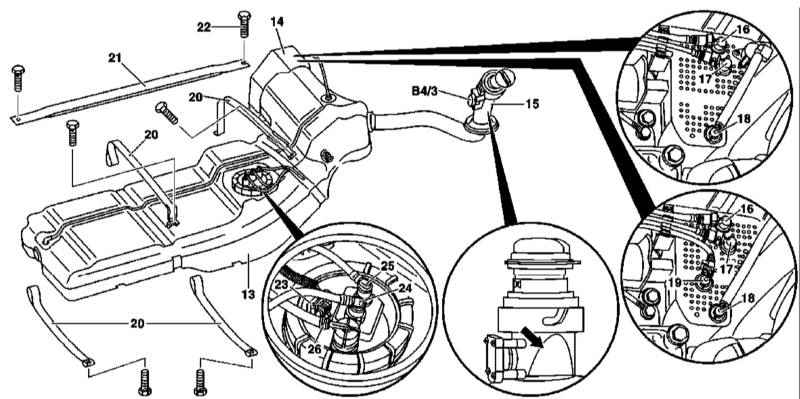

Детали установки главного топливного бака на моделях ML 55 AMG

13 — Топливный бак
14 — Угольный адсорбер
15 — Заливная горловина
16 — Разъем линии тонкой прокачки
17 — Разъем регенерационной линии
18 — Разъем линии продувки
19 — Разъем линии продувки пружинной камеры (только модели США)
20 — Монтажные ленты

21 — Продольная планка обтягивания монтажных лент
22 — Крепежные болты
23 — Контактный разъем электропроводки топливного насоса
24 — Линия подачи топлива
25 — Линия возврата топлива
26 — Бензопровод стационарного обогревателя
В4/3 — Датчик давления в топливном баке (только модели США)


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки главного топливного бака на моделях ML 55 AMG показаны на иллюстрациях выше и иллюстрации Детали установки топливного бака на всех моделях, кроме ML 55 AMG, к которым относятся все встречающиеся в тексте ссылки.
  2. Слейте из бака топливо (см. Раздел Опорожнение топливного бака).
  3. Отверните крышку заливной горловины (2) и отсоедините ее от страховочного шнура (4).
  4. Снимите крышку (1) с боковой панели отделки багажного отделения.
  5. Отпустите байонетный замок (3) и отсоедините заливную горловину (15) от направляющего раструба, проверьте состояние уплотнительного кольца, в случае необходимости произведите его замену.
  6. Протолкните горловину (15) внутрь багажного отделения.
  7. На американских моделях снимите датчик давления в топливном баке (В4/3).
  8. Отболтите шину заземления (Х36/4) заливной горловины (15).
  9. Снимите заднюю секцию системы выпуска отработавших газов (6).
  10. Выверните винты (12) и снимите термозащитный экран (11)
  11. Снимите дополнительный топливный бак.
  12. Отсоедините линии (16, 17, 18 и 19) от угольного адсорбера (14).
  13. Высвободите из фиксаторов на днище и раме автомобиля тросы привода стояночного тормоза.
  14. Отсоедините от заднего дифференциала карданный вал (см. Главу Трансмиссионная линия).
  15. Снимите левую заднюю панель отделки рамы.
  16. Снимите монтажные ленты (20) крепления топливного бака, - ленты промаркированы цветными метками и должны устанавливаться строго на свои прежние места.
  17. Снимите продольную планку обтягивания монтажных лент (21).
  18. Подоприте домкратом, отболтите от рамы пола и опустите как можно ниже сборку держателя заднего моста.
  19. Высвободите линии из держателей на стенках топливного бака.
  20. Отсоедините электропроводку топливного насоса, а также линии подачи (24) и возврата (25) топлива и бензопровод (26) стационарного отопителя, - постарайтесь не погнуть трубки бензопроводов.
  21. Отсоедините электропроводку топливного насоса (23).
  22. Опустите сборку топливного бака (13) и извлеките ее из-под автомобиля, - проследите, чтобы заливная горловина на зацепилась за раму или кузов автомобиля.

Отделение горловины от бака не представляется возможным!

  1. Установка производится в обратном порядке.

Дополнительный бак

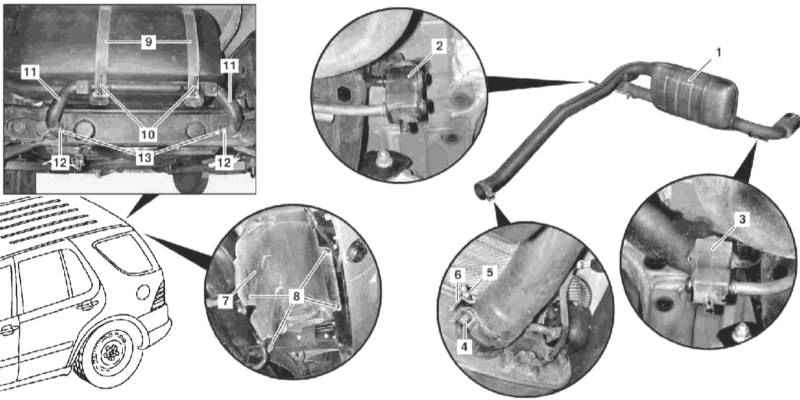

Детали установки дополнительного топливного бака на моделях ML 55 AMG

1 — Задняя секция системы выпуска отработавших газов
2 — Правая резиновая подушка
3 — Левая резиновая подушка
4 — Болт
5 — Гайка
6 — Крепежный хомут
7 — Термозащитный экран

8 — Болты
9 — Монтажные ленты
10 — Винты
11 — Опорный кронштейн
12 — Болты
13 — Болты

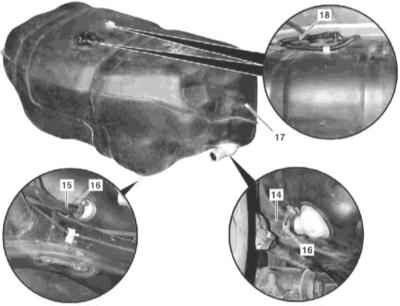

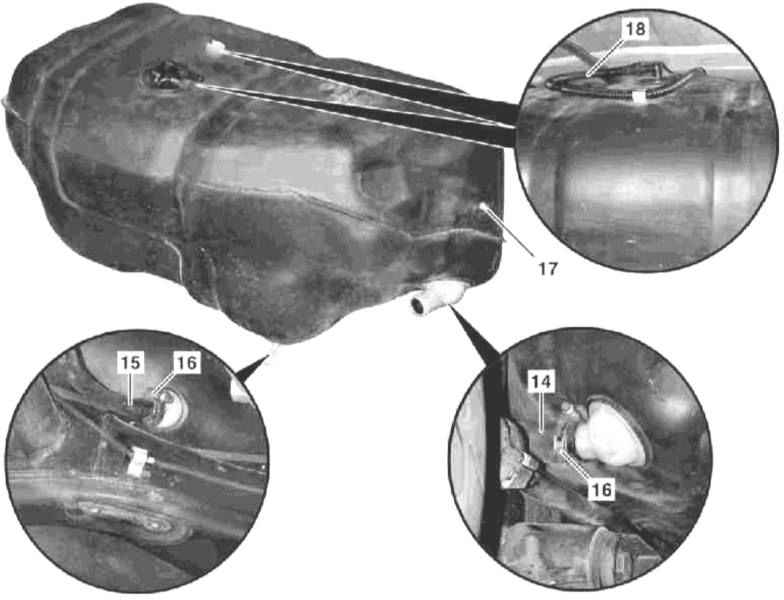

Детали установки дополнительного топливного бака на моделях ML 55 AMG

Детали установки топливного бака на всех моделях, кроме ML 55 AMG


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки главного топливного бака на моделях ML 55 AMG показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
  2. Опорожните топливный бак (см. Раздел Опорожнение топливного бака).
  3. Снимите заднюю секцию глушителя (1).
  4. Снимите термозащитный экран (7).
  5. Отсоедините от дополнительного топливного бака (17) бензопроводы (14 и 15).
  6. Отпустите болты (10) и снимите монтажные ленты (9) крепления дополнительного бака (17).
  7. Выверните болты (12), отпустите болты (13) и сложите вниз опорный кронштейн (11).
  8. Отсоедините от верхней части бака вентиляционную линию (18) и отведите ее в сторону.
  9. Снимите сборку дополнительного топливного бака (17).
  10. Установка производится в обратном порядке, - в случае необходимости замените хомуты (16) крепления топливных шлангов (14 и 15), постарайтесь не повредить вентиляционную линию (18).
