6.1.9. Снятие и установка сборки топливного насоса с датчиком запаса топлива

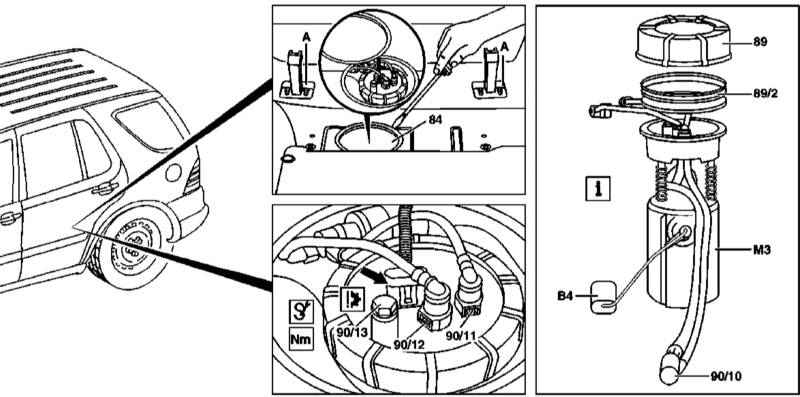

Детали установки сборки топливного насоса с датчиком запаса топлива (все модели)

А — Кронштейны рамы заднего сиденья	Стрелка — Контактный разъем электропроводки топливного насоса

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки сборки топливного насоса показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Опорожните топливный бак (см. Раздел Опорожнение топливного бака). Выполнив процедуры параграфов со 2 по 6 Раздела Опорожнение топливного бака, снимите крышку (84) окна доступа к сборке топливного насоса/датчика запаса топлива. Рассоедините контактный разъем (стрелка) электропроводки топливного насоса. Отсоедините от насосной сборки линии подачи (90/12) и возврата (90/11) топлива, при соответствующей комплектации отсоедините также топливопровод стационарного обогревателя (90/13), - постарайтесь не допустить перегибания топливопроводов. Если стационарный обогреватель не установлен, не производите попыток вывернуть винт соединительного штуцера. При помощи подходящего ключа отпустите кольцевую гайку (89). Кольцевая гайка подлежит замене в обязательном порядке. Аккуратно извлеките сборку топливного насоса/датчика запаса топлива (М3/В4) из бензобака, - постарайтесь не погнуть рычаг поплавка датчика. Насос с датчиком объединены в единый, не подлежащий разборке узел! Установка производится в обратном порядке, - смажьте уплотнительный элемент (89/2) маслом.
