6.1.10. Снятие и установка запорного топливного клапана (только американские модели)

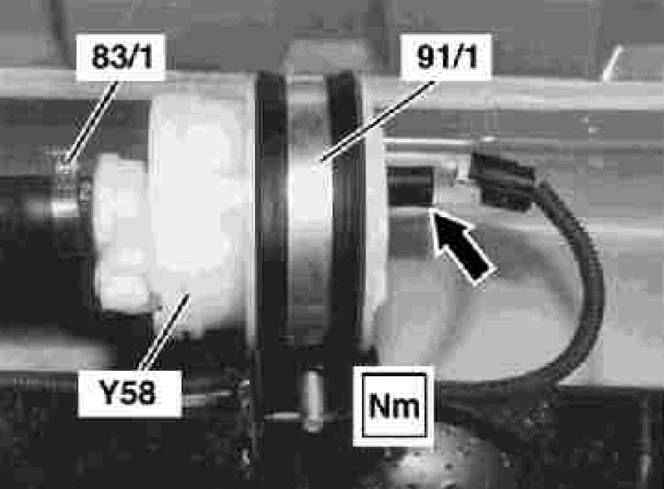

Детали установки запорного топливного клапана (только американские модели)

Y58/4 — Запорный клапан (OBD-2)
83/1 — Шланговый хомут

91/1 — Стяжной хомут
Стрелка — Разъем

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки запорного топливного клапана на американских моделях показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

Снимите запасное колесо (кроме моделей ML 55 AMG со специальным держателем под запаску).

Ослабьте шланговый хомут (83/1).

Снимите разъем (стрелка).

Снимите запорный клапан (Y58/4).

Установка производится в обратном порядке.
