6.1.6. Снятие и установка компонентов впускного воздушного тракта

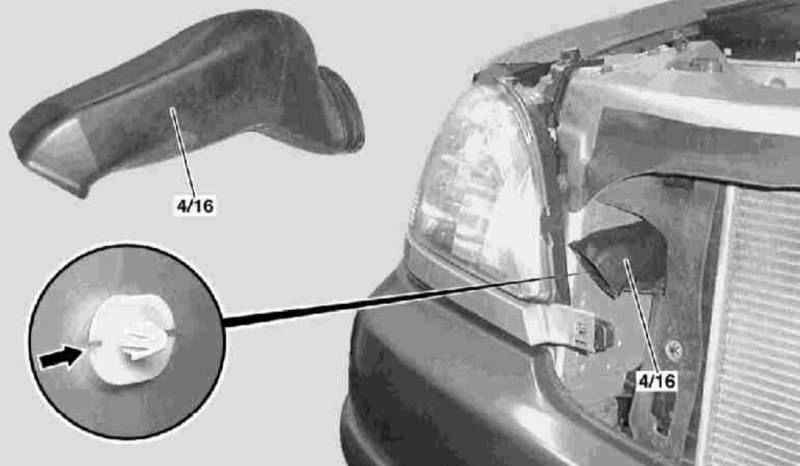

Детали установки воздухозаборника на моделях 163.136 (двигатель серии 111)

4/16 — Воздухозаборник Стрелка — Фиксатор

Детали установки воздухозаборника на моделях 163.136 (двигатель серии 111) показаны на иллюстрации, - предварительно снимите решетку радиатора (см. Главу Кузов).

Воздухоочиститель

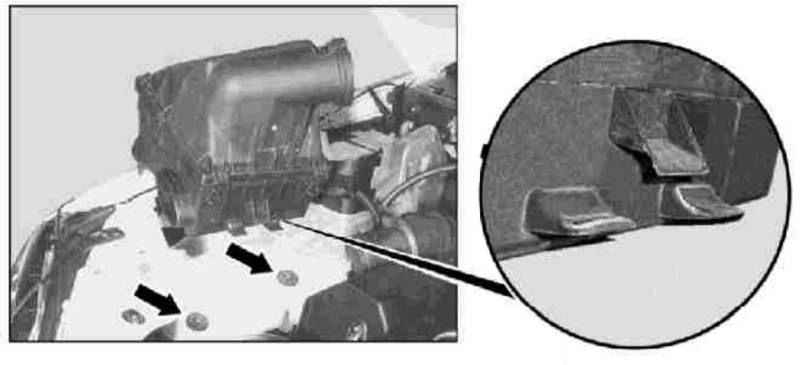

Детали установки воздухоочистителя на моделях 163.136 (двигатель серии 111)

Стрелки — Резиновые подушки

Детали установки воздухоочистителя на моделях 163.136 (двигатель серии 111) показаны на иллюстрации, - не забудьте высвободить шланг охладительного тракта из направляющей на корпусе воздухоочистителя.

Датчик измерения массы воздуха (MAF)

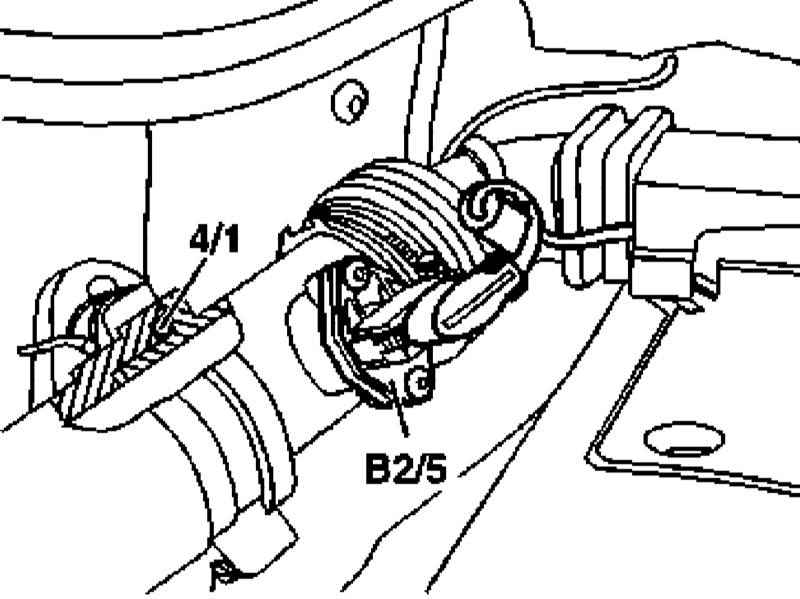

Детали установки датчика MAF на моделях 163.136 (двигатель серии 111)

В2/5 — Датчик MAF

Детали установки датчика MAF на моделях 163.136 (двигатель серии 111) показаны на иллюстрации, - не забудьте заменить уплотнительное кольцо.

Обводной рукав воздухоочистителя

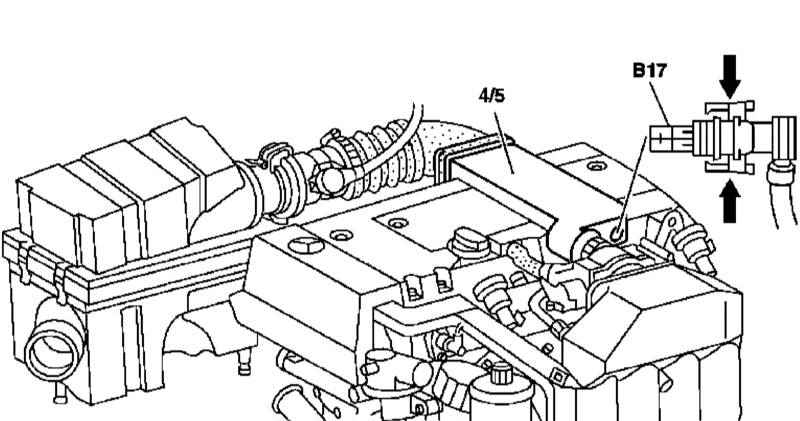

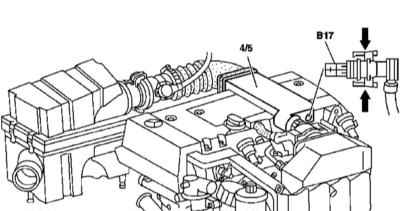

Детали установки обводного воздушного рукава на моделях 163.136

4/5 — Обводной рукав воздухоочистителя В17 — Датчик температуры воздуха, подаваемого в салон	Стрелки — Крепежные фиксаторы

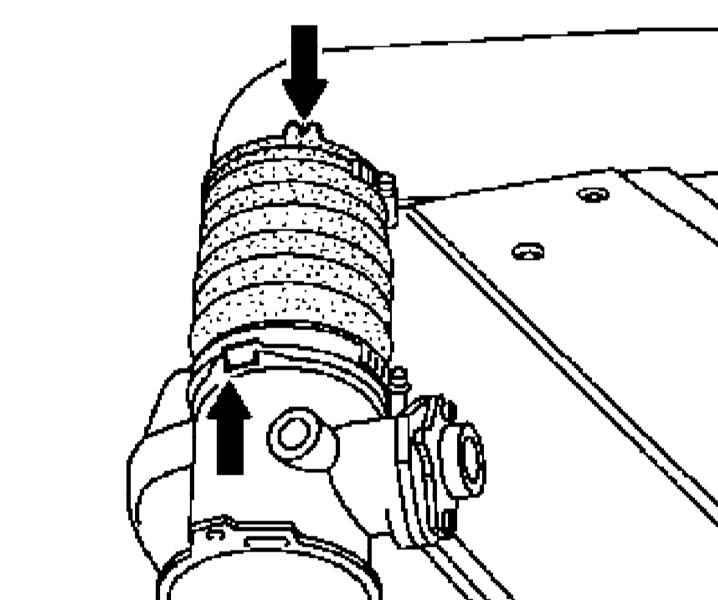

Детали установки обводного воздушного рукава на моделях 163.136

Стрелки — Крепежные фиксаторы

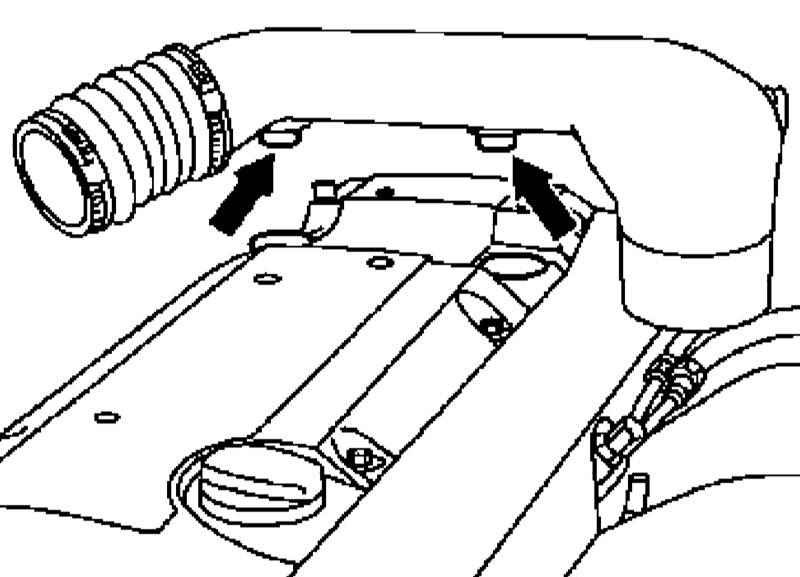

Детали установки обводного воздушного рукава на моделях 163.136

Стрелки — Крепежные фиксаторы

Детали установки обводного рукава воздухоочистителя на моделях 163.136 (двигатель серии 111) показаны на иллюстрациях.

Модели 163.154/157

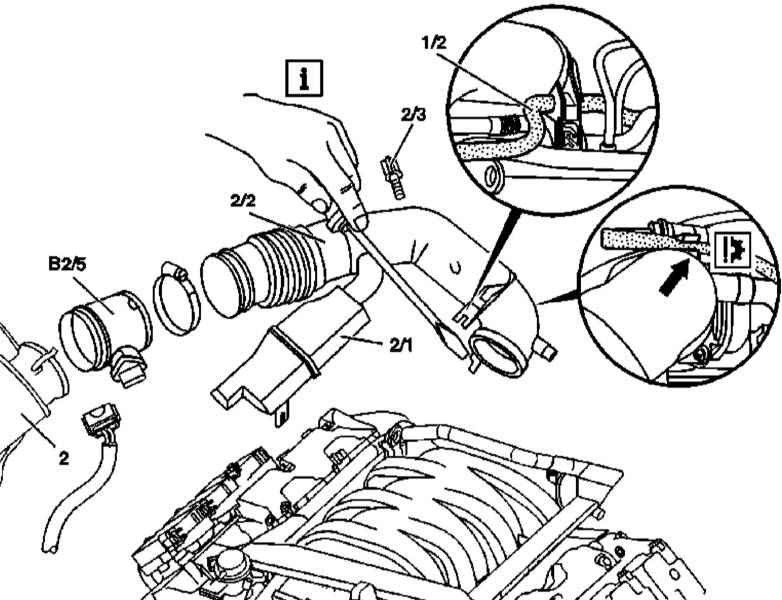

Детали установки компонентов впускного воздушного тракта на моделях 163.154/157 (двигатели серии 112)

1/2 — Правая линия вентиляции картера 2 — Воздухоочиститель 2/1 — Резонаторная камера	2/2 — Воздуховод 2/3 — Болт В2/45 — Датчик MAF

Детали установки компонентов впускного воздушного тракта на моделях 163.154/157 (двигатели серии 112) показаны на иллюстрации. Перед снятием воздушного рукава (2/2) следует отсоединить трос привода электронного акселератора (стрелка), - отожмите отверткой вниз стопорный язычок фиксатора крепления воздушного рукава (2/2) к исполнительному устройству электронного акселератора.

Модели 163.172/174/175

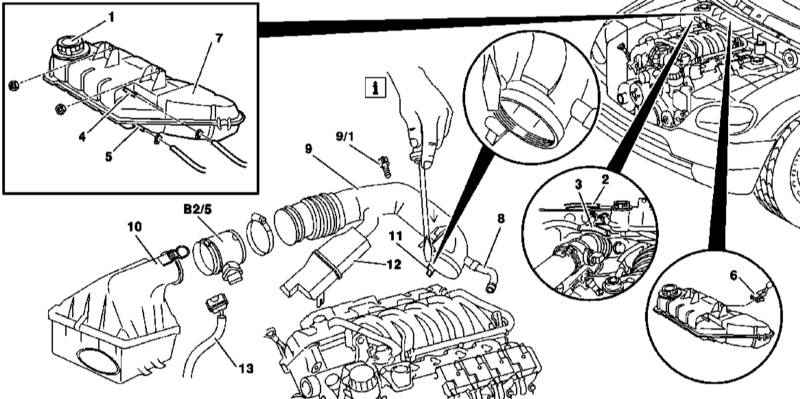

Детали установки компонентов впускного воздушного тракта на моделях 163.172/174/175 (двигатели серии 113)

1 — Крышка расширительного бачка системы охлаждения 2 — Переливная трубка 3 — Линия охладительного тракта 4 — Линия охладительного тракта 5 — Линия охладительного тракта 6 — Контактный разъем 7 — Расширительный бачок 8 — Вакуумный шланг системы вентиляции картера	9 — Воздуховод 9/1 — Болт 10 — Воздухоочиститель 11 — Фиксатор воздуховода 12 — Резонаторная камера 13 — Контактный разъем электропроводки датчика MAF В2/5 — Датчик MAF

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки компонентов впускного воздушного тракта на моделях 163.172/174/175 (двигатели серии 113) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Открыв крышку (1), сбросьте избыточное давление в расширительном бачке системы охлаждения (7). Отсоедините от расширительного бачка (7) переливную трубку (2). Отсоедините от расширительного бачка (7) линии (3, 4 и 5) охладительного тракта. Снимите расширительный бачок (7). Рассоедините контактный разъем (6) датчика MAF (В2/5). Отсоедините вакуумный шланг (8) системы вентиляции картера. Вывернув болт (9/1), отделите воздушный рукав (9) от крышки головки цилиндров. Снимите с воздухоочистителя (10) датчик MAF (В2/5). Отожмите отверткой вниз блокировочный механизм (11) воздушного рукава. Снимите резонаторную камеру (12). Снимите рукав (9) в сборе с датчиком MAF (В2/5). Установка производится в обратном порядке.
