13.2.7. Снятие и установка крышки консольного вещевого ящика

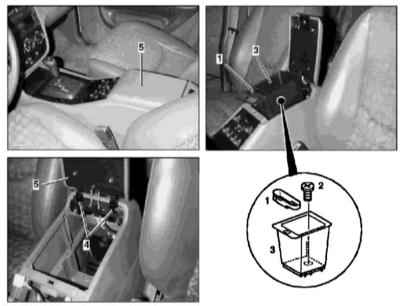

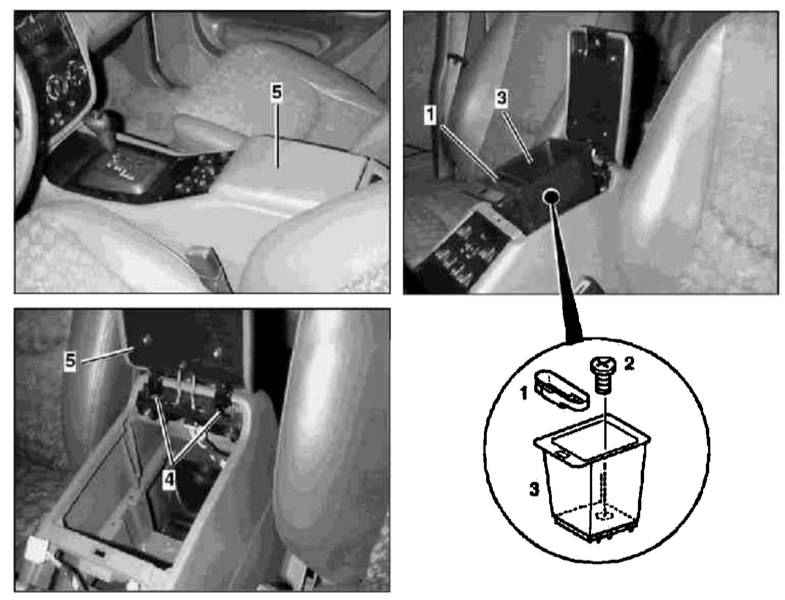

Детали установки крышки консольного вещевого ящика (модели выпуска по 31.08.01)

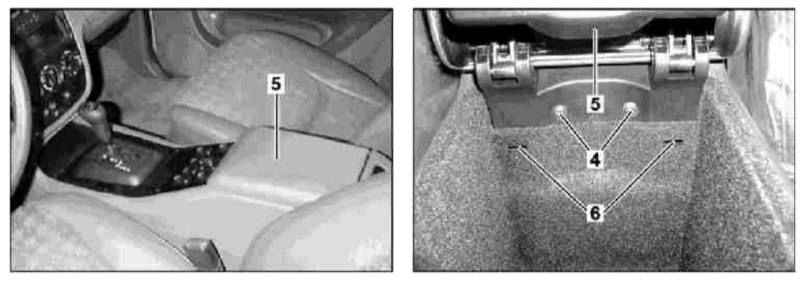

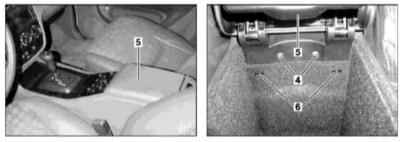

Детали установки крышки консольного вещевого ящика (модели выпуска с 01.09.01)
|
|
- Соответствующий иллюстративный материал представлен на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
- На моделях выпуска по 31.08.01 извлеките вещевой отсек (1), высвободив его из фиксаторов в ящике (3).
- На моделях выпуска по 31.08.01 выверните крепежные винты (2) и снимите вещевой ящик (3).
- Выверните винты (4).
- Снимите крышку/подлокотник (5), - на моделях выпуска с 01.09.01, поддев подходящим клином через сервисные отверстия (6), отпустите внутренние фиксаторы.
|
|
|
