13.2.2. Снятие и установка дефлекторов воздуховодов панели приборов

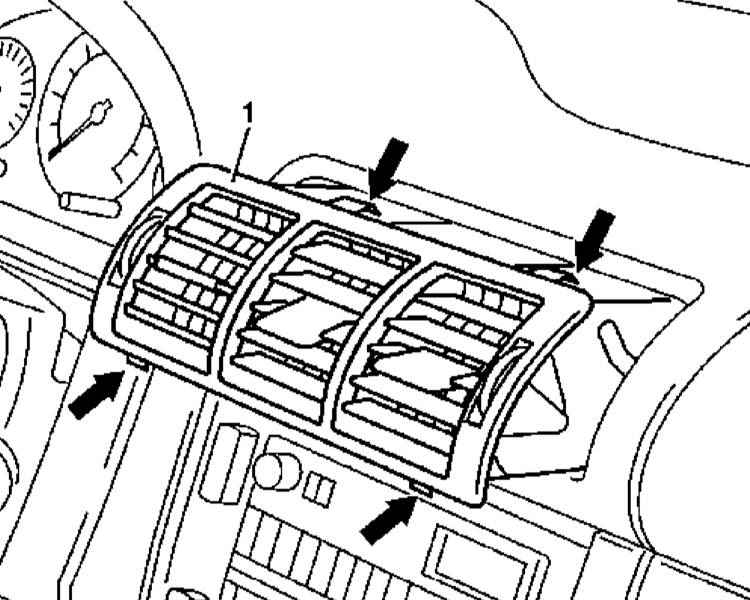

Детали установки дефлекторов центрального воздуховода панели приборов
|
|
- Детали установки сборки дефлекторов центрального воздуховода панели приборов показаны на сопр. иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Поддев сборку центральных дефлекторов (1) подходящим клином сначала снизу (нижние стрелки), затем сверху (верхние стрелки), отпустите крепежные фиксаторы.
- Потянув сборку (1) на себя, высвободите ее из рукава центрального воздуховода.
- Установка производится в обратном порядке, - надежность защелкивания фиксаторов подтверждается характерным звуком.
|
|
Боковые дефлекторы

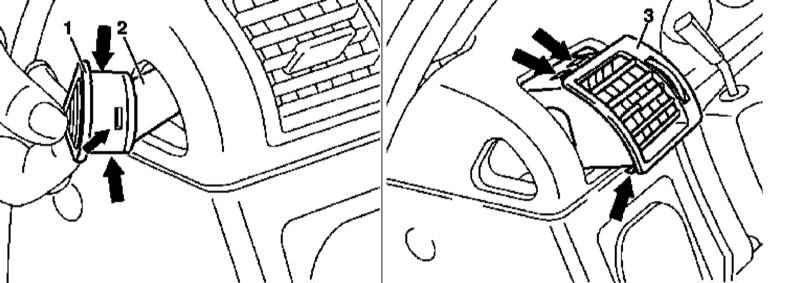

Детали установки боковых дефлекторов панели приборов (на примере левого воздуховода)
|
|
- Детали установки боковых дефлекторов панели приборов показаны на сопр. иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Поддев подходящим клином, высвободите из фиксаторов и извлеките из посадочного гнезда дефлектор обдува дверного стекла (1) в сборе с воздушным патрубком (2).
- При помощи того же клина высвободите из панели приборов боковой дефлектор вентиляции салона (3).
- Установка производится в обратном порядке.
|
|
|
