13.2.16. Снятие и установка заднего сиденья
Детали установки двухместной (60%) секции сдвоенного заднего сиденья на моделях выпуска по 31.08.99
|
|

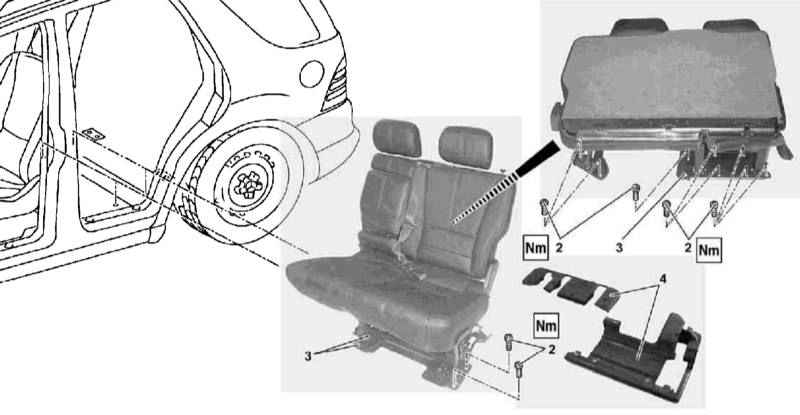

- Детали установки двухместной (60%) секции сдвоенного заднего сиденья на моделях выпуска по 31.08.99 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите подголовники.
- Отпустите фиксаторы и снимите крышку (1) с левой опоры сиденья.
- Выверните крепежные болты (2), снимите двухсекционную секцию заднего сиденья и извлеките ее через дверь задка.
- Установка производится в обратном порядке, - крепеж замените, резьбу болтов перед установкой смажьте специальным герметиком для фиксации резьбовых соединений.
|
|
Модели выпуска с 01.09.99

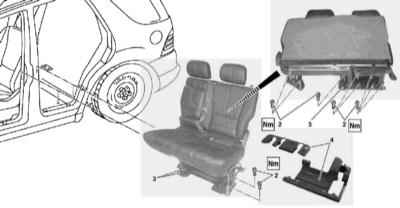

Детали установки двухместной (60%) секции сдвоенного заднего сиденья на моделях выпуска с 01.09.99
|
|
- Детали установки двухместной (60%) секции сдвоенного заднего сиденья на моделях выпуска с 01.09.99 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите подголовники.
- Снимите нижние крышки (4) (только с двухсекционной секции).
- Отдайте крепежные болты (2) и гайки (3).
- Выверните болты с задней стороны одноместной секции сиденья, - рамы секций наложены друг на друга.
- Снимите двухсекционную секцию и извлеките ее через дверь задка.
- Установка производится в обратном порядке, - крепеж замените, резьбу болтов перед установкой смажьте специальным герметиком для фиксации резьбовых соединений.
|
|
Одноместная (40%) секция сиденья
Модели выпуска по 31.08.99

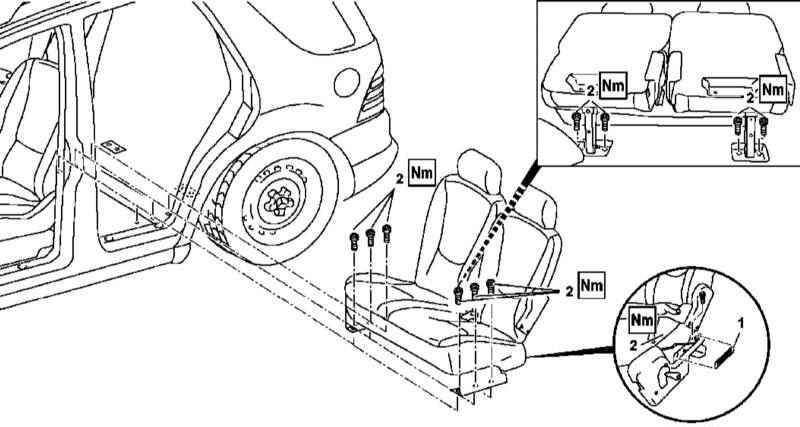

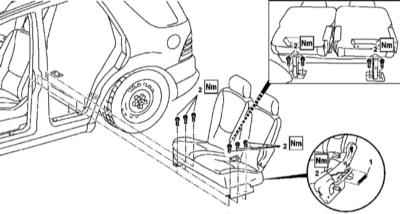

Детали установки одноместной (40%) секции сдвоенного заднего сиденья на моделях выпуска по 31.08.99
|
|
- Детали установки одноместной (40%) секции сдвоенного заднего сиденья на моделях выпуска по 31.08.99 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите подголовник.
- Снимите нижнюю крышку (3).
- Выверните передние крепежные винты (1).
- Сложите вперед спинку сиденья.
- Опустите сборку сиденья на пол.
- Выверните задние крепежные винты (2) и снимите одноместную секцию сиденья.
- Установка производится в обратном порядке, - крепеж замените, резьбу болтов перед установкой смажьте специальным герметиком для фиксации резьбовых соединений.
|
|
Модели выпуска с 01.09.99

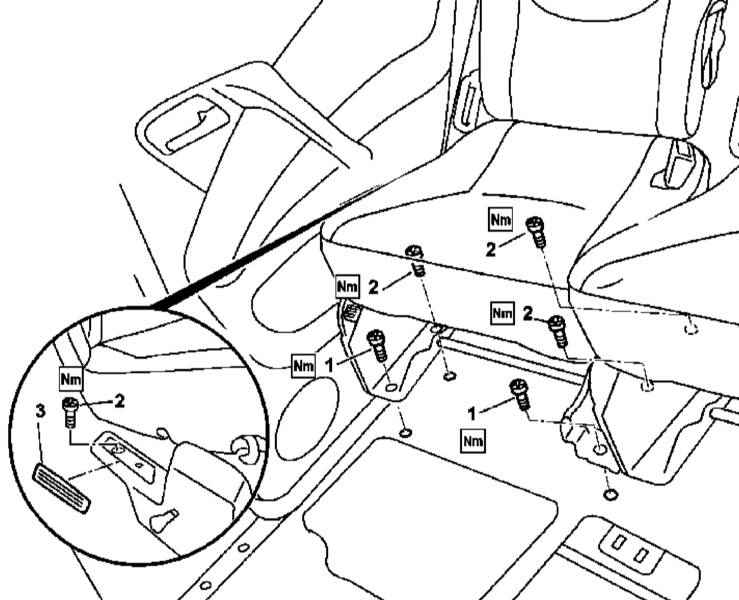

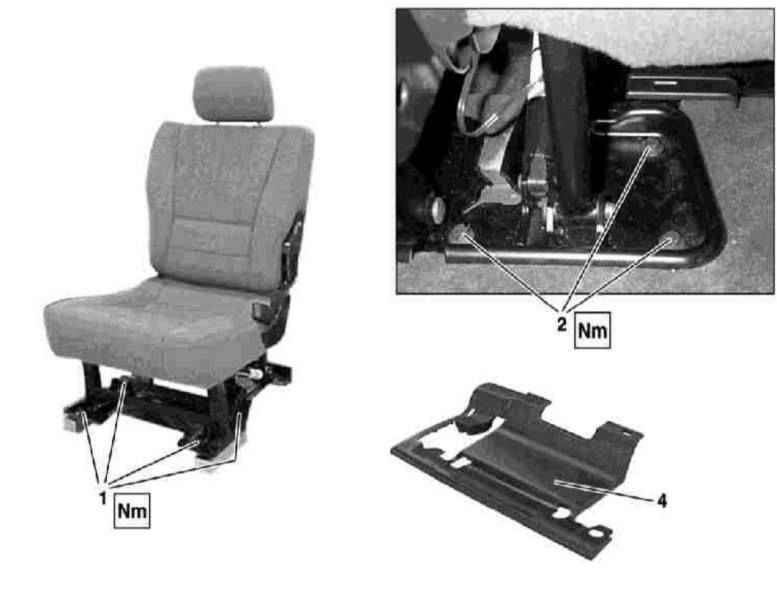

Детали установки одноместной (40%) секции сдвоенного заднего сиденья на моделях выпуска с 01.09.99
|
|
- Детали установки одноместной (40%) секции сдвоенного заднего сиденья на моделях выпуска с 01.09.99 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите подголовник.
- Снимите нижнюю крышку (4) (только с односекционной секции).
- На моделях, оборудованных задними боковыми подушками безопасности, отсоедините электропроводку от пряжки ремня безопасности и отсоедините жгут, прикрепленный к раме сиденья скотчем.
- Выверните передние крепежные болты (1).
- Сложите вперед спинку сиденья.
- Опустите сборку сиденья на пол.
- Выверните задние крепежные болты (2) и снимите одноместную секцию сиденья.
- Установка производится в обратном порядке, - крепеж замените, резьбу болтов перед установкой смажьте специальным герметиком для фиксации резьбовых соединений.
|
|
|
