13.2.4. Снятие и установка главного вещевого ящика

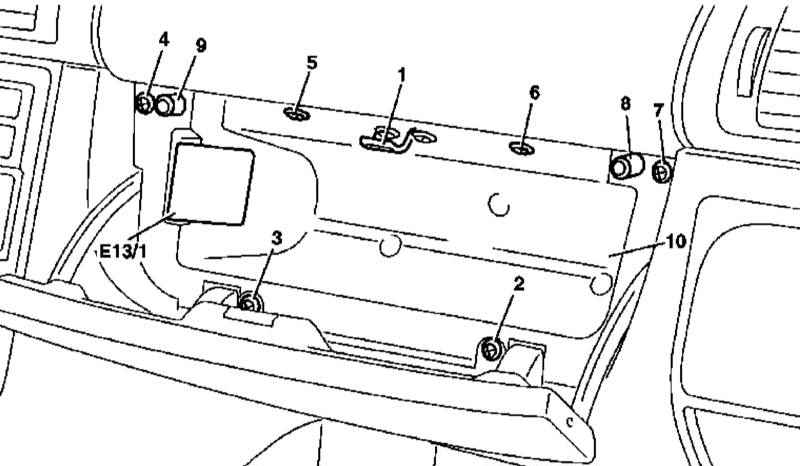

Детали установки главного вещевого ящика (модели 163.136/154/172 с VIN по А145272, Х708318)
|
|
- Детали установки главного вещевого ящика версии 1 (модели 163.136/154/172 по А145272, по Х708318) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Откройте крышку ящика.
- Высвободите из фиксаторов фонарь подсветки ящика (Е13/1) и отсоедините него электропроводку.
- Снимите ударник замка (1).
- Выверните винты (2-7).
- Поддев снизу, высвободите ящик (10) из панели приборов.
- Установка производится в обратном порядке, - проверьте исправность функционирования замка, в случае необходимости произведите регулировку крышки (см. Раздел
Снятие, установка и регулировка крышки главного вещевого ящика (модели выпуска по 31.08.99)).
|
|
Версия 2

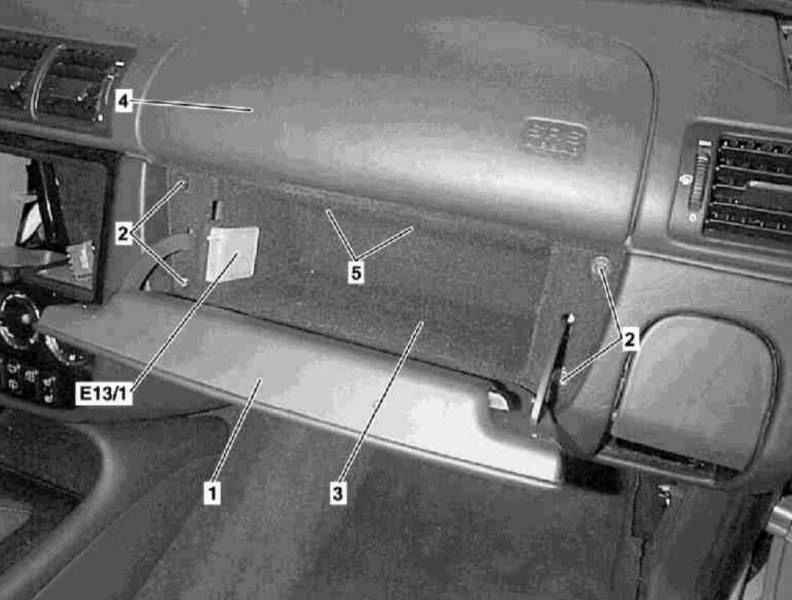

Детали установки главного вещевого ящика (модели 163.113/128/157/174/175 и 163.136/154/172 с VIN с А145273, Х708319)
|
|
- Детали установки вещевого ящика версии 2 (модели 163.113/128/157/174/175 и 163.136/154/172 с А145273, с Х708319) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Откройте крышку (1).
- Высвободите из фиксаторов фонарь подсветки ящика (Е13/1) и отсоедините него электропроводку.
- Выверните винты (2).
- Снимите верхние вытяжные заклепки (5) крепления вещевого ящика (3), - для снятия заклепки отожмите вверх 4-миллиметровый штифт и подайте корпус фиксатора вниз.
- Извлеките вещевой ящик (3) из панели приборов (4).
- Установка производится в обратном порядке, - проследите за правильностью совмещения верхнего края крышки (1) со срезом панели приборов (4).
|
|
|
