13.2.14. Снятие и установка панелей коврового покрытия пола

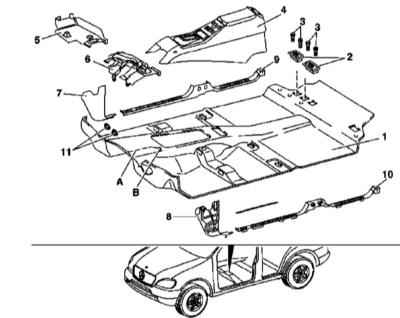

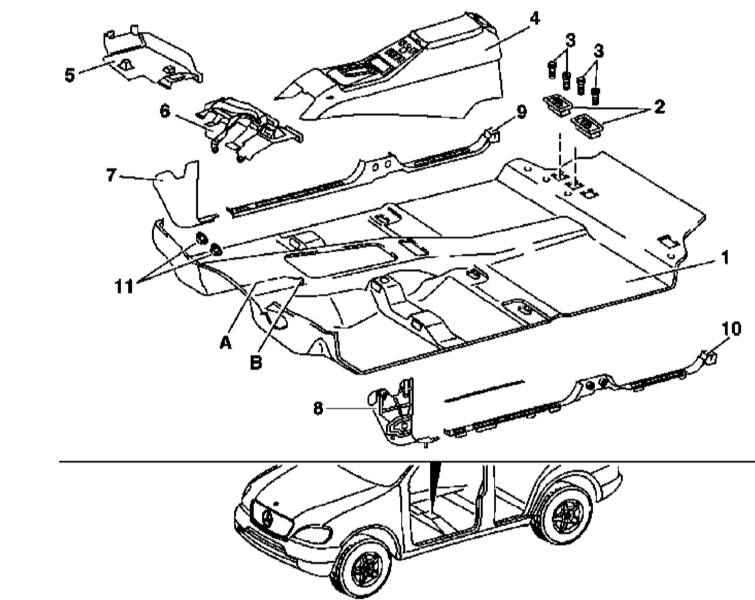

Детали установки панелей коврового покрытия пола салона

1 — Ковровая панель (мат)
2 — Анкерные узлы рамы заднего сиденья
3 — Винты (TORX)
4 — Центральная консоль
5 — Правая нижняя крышка панели приборов
6 — Левая нижняя крышка панели приборов
7 — Боковая панель отделки пассажирского ножного колодца

8 — Боковая панель отделки пассажирского ножного колодца
9 — Накладка порогов правых боковых дверей
10 — Накладка порогов левых боковых дверей
11 — Пластмассовые гайки
А — Линия разреза
В — Вырез под прокладку электропроводки центрального туннеля

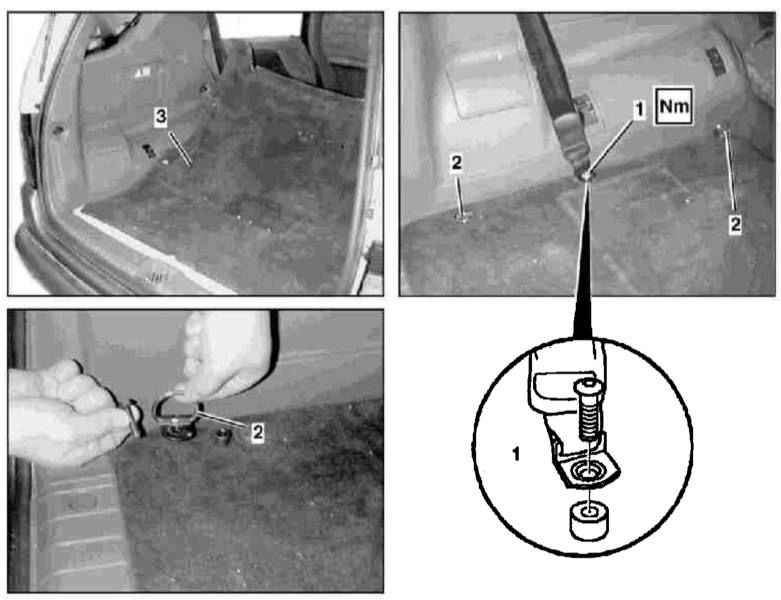

Детали установки панели коврового покрытия пола багажного отделения


1 — Анкерный узел ремня безопасности дополнительного третьего ряда сидений 2 — Которыми крепления багажа	3 — Ковровая панель (мат)

Детали установки панелей коврового покрытия пола салона показаны на иллюстрациях.

При снятии панели коврового покрытия пола багажного отделения необходимо также снять анкерные узлы фиксации детского сиденья.
