13.2.11. Снятие и установка панелей отделки кузовных стоек

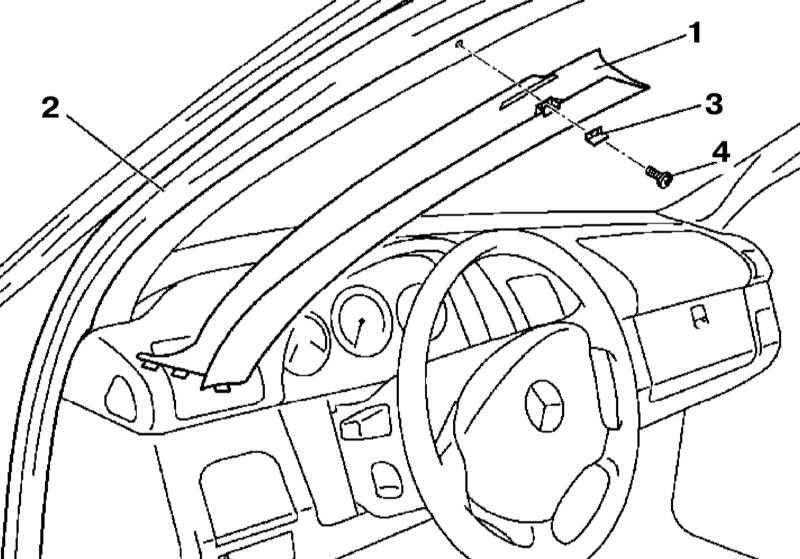

Детали установки панели отделки стойки А (на примере моделей выпуска по 31.08.98)
|
|
- Детали установки панели отделки стойки А показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Отделите дверной уплотнитель (2) в районе стойки А.
- На моделях выпуска по 31.08.98 снимите заглушки (3) и выверните крепежные винты (4), в нижней части панель крепится к панели приборов посредством фиксаторов.
- На моделях выпуска с 01.09.98 отпустите верхние и нижние фиксаторы крепления отделочной панели (1).
- Снимите панель (1).
- Установка производится в обратном порядке, - проследите за надежностью защелкивания фиксаторов.
|
При установке панели новой версии на модели выпуска по 31.08.98 следует слегка расширить винтовые отверстия в стойке под установку в них верхних фиксаторов.
|
|
|
Стойки В

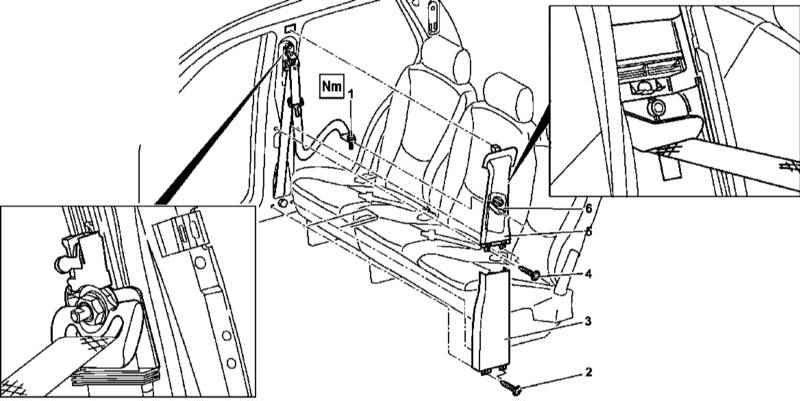

Детали установки панели отделки стойки В
|
|
- Детали установки панели отделки стойки В показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите накладку порога соответствующей двери (см. Раздел
Снятие и установка накладок дверных порогов).
- Отделите дверные уплотнители с обеих сторон стойки В.
- Выверните анкерный болт (1) ремня безопасности.
- Выверните винты (2) и снимите нижнюю панель (3) отделки стойки.
- На моделях выпуска с 01.09.01 снимите шильду с маркировкой SRS и выверните расположенный под ней винт.
- Выверните винты (4) и, отпустив фиксаторы, снимите верхнюю секцию (5) отделки стойки.
- Установка производится в обратном порядке, - проследите за правильностью размещения регулятора верхнего анкерного узла ремня безопасности (6) в приемном гнезде отделочной панели (5). Удостоверьтесь в надежности защелкивания фиксаторов.
|
|
Стойки C

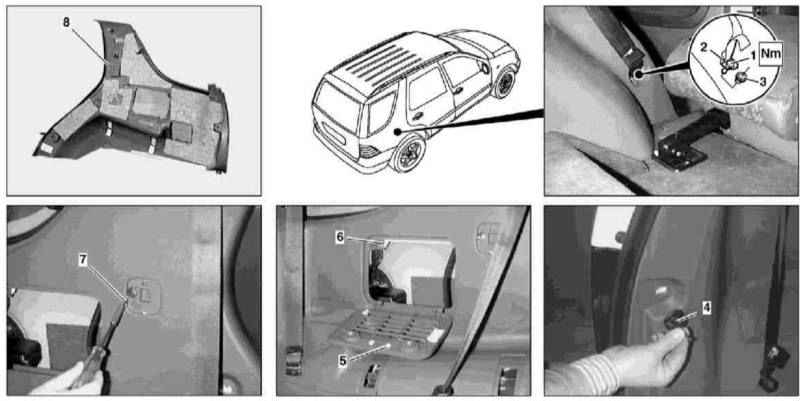

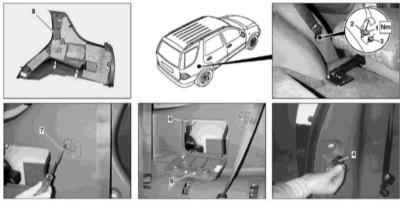

Детали установки панели отделки стойки С
|
|
|
|
|
|
- Детали установки панели отделки стойки С показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- При соответствующей комплектации снимите сиденье третьего дополнительного ряда.
- Снимите страховочную сеть
- На моделях ML 55 AMG снимите кожух под хранение запасного колеса.
- Снимите заднюю потолочную панель, - при соответствующей комплектации не выворачивайте анкерный винт ремня безопасности сиденья третьего ряда.
- Снимите накладку порога в багажном отделении автомобиля.
- Сложите вперед заднее сиденье.
- На моделях с VIN с А145273, Х708319 снимите шильду с маркировкой SRS и выверните расположенный под ней винт.
- Выверните винт (1) и снимите дистанционную втулку (3) анкерного узла (2) ремня безопасности заднего сиденья.
- Снимите с панели (8) кронштейны (4).
- Откройте и снимите крышку (5).
- Выверните винты (6 и 7), отпустите верхние фиксаторы и снимите отделочную панель (8), высвободив из нее ленту ремня.
- При обслуживании правой стойки снимите розетку бортового электропитания.
- Установка производится в обратном порядке, - проследите за надежностью защелкивания фиксаторов.
|
|
|
