13.2.17. Снятие и установка спинок сидений

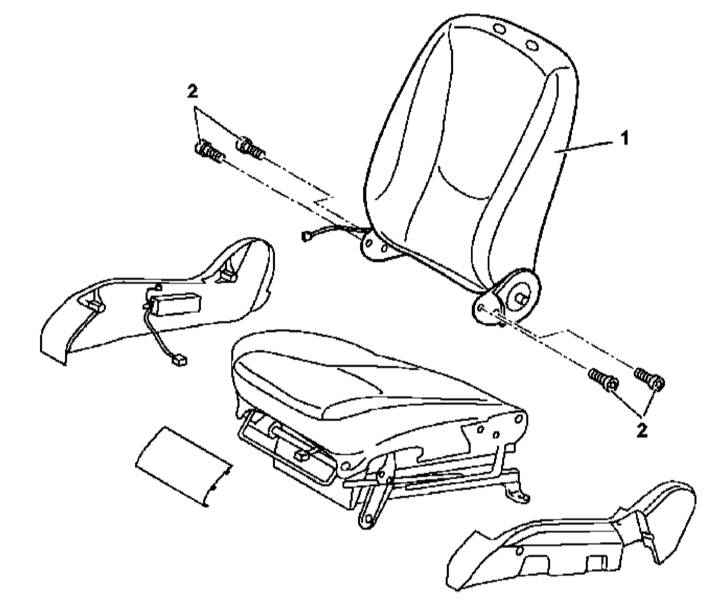

Детали установки спинки переднего сиденья (модели с электроприводом передних сидений и без функции запоминания положения)

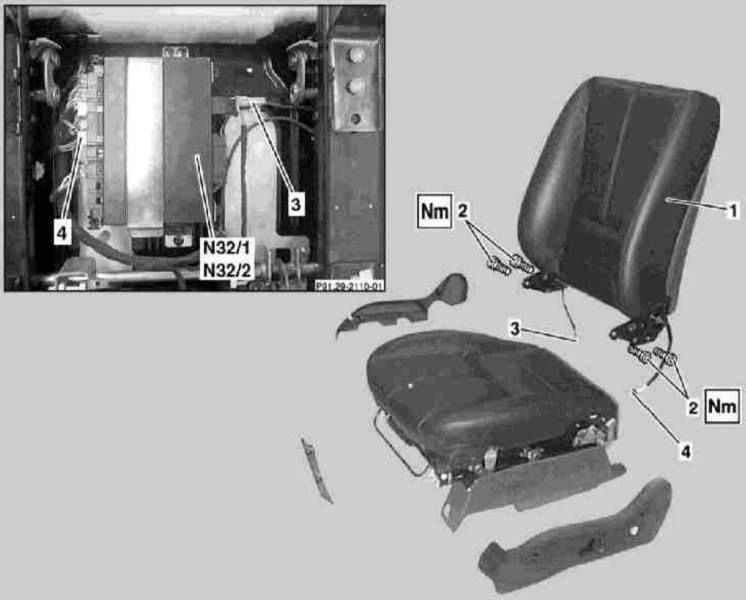

Детали установки спинки переднего сиденья (модели с электроприводом передних сидений и с функцией запоминания положения)
|
|
- Детали установки спинки переднего сиденья показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
- Снимите сборку сиденья (см. Раздел
Снятие и установка панелей коврового покрытия пола).
- Снимите боковые панели отделки рамы и, - при соответствующей комплектации, - рассоедините контактные разъемы электропроводки термоэлектрического нагревательного элемента (3) и модуля управления регулировкой (N32/1 или N32/2) (4).
- Выверните винты (2) крепления спинки (1) и снимите последнюю со сборки сиденья.
- Установка производится в обратном порядке, - проследите за правильностью прокладки электропроводки.
|
|
Заднее сиденье
Модели выпуска по 31.08.99

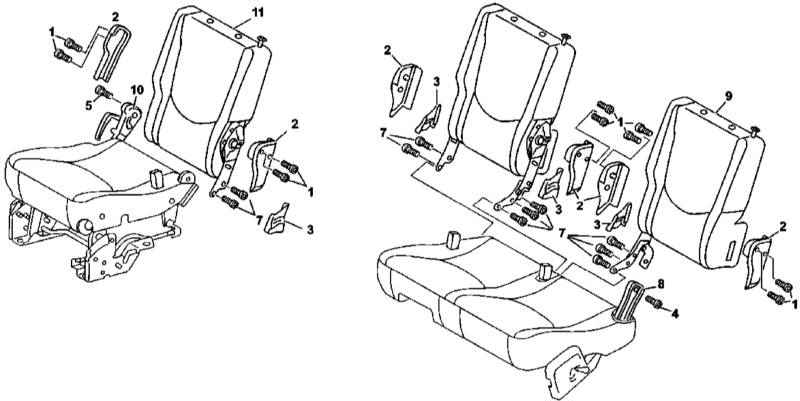

Детали установки спинок двухсекционного заднего сиденья на моделях выпуска по 31.08.99
|
|
- Детали установки спинок заднего сиденья на моделях выпуска по 31.08.99 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Ослабьте крышку сиденья с целью обеспечения доступа к накладкам опор спинок (2 и 3).
- Выверните винты (1) крепления верхних накладок (2).
- Поддев, снимите нижние накладки (3).
- Выверните винты (4 и 5) крепления левой (9) и правой (11) спинок заднего сиденья к своим опорам (8 и 10).
- Выверните винты крепления пряжек ремней безопасности и высвободите анкерные узлы ремней настолько, чтобы обеспечить доступ к винтам (7) кронштейнов спинок.
- Выверните винты (7) и снимите спинки.
|
При снятии левой и правой спинок оттяните наружу их боковые опоры.
|
- Установка производится в обратном порядке
|
|
Модели выпуска с 01.09.99

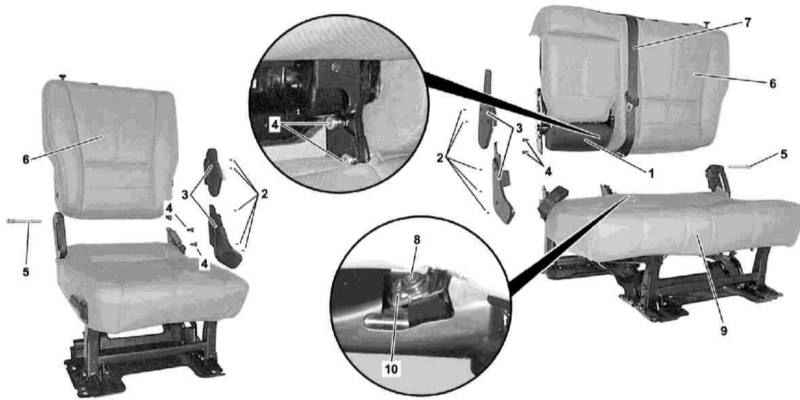

Детали установки спинок двухсекционного заднего сиденья на моделях выпуска по 31.08.99
|
|
|
|
- Детали установки спинок заднего сиденья на моделях выпуска с 01.09.99 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите крышки пола багажного отделения.
- Опустите не подлежащую разборке секцию сиденья в ножной колодец.
- При разборке двухместной секции выверните два крепежных болта, отогните обивку, отпустите задние фиксаторы и снимите установленную под подлокотником подушку (1).
- Выверните крепежные болты (2) и снимите боковые накладки (3) опоры спинки.
- Выверните болты (4) опорного кронштейна спинки, при разборке двухместной секции предварительно опустите спинку с целью обеспечения доступа к винтам с внутренней стороны кронштейна.
- Опустите обслуживаемую секцию спинки в ножной колодец.
- Опустите вперед рукоятку регулятора и выверните винт (5) крепления спинки к наружной опоре.
- На двухместной секции отсоедините обивку с задней стороны подушки (9), задерите обивку и выверните винт (8) крепления анкерного узла (10) ремня безопасности (7) к раме сиденья. При соответствующей комплектации (задние боковые подушки безопасности) снимите с рамы сиденья и высвободите из держателя контактный разъем электропроводки, затем снимите пряжку ремня безопасности,
- Снимите спинку (6).
- Установка производится в обратном порядке.
|
|
|
