13.2.3. Снятие и установка центральной (консольной) секции панели приборов

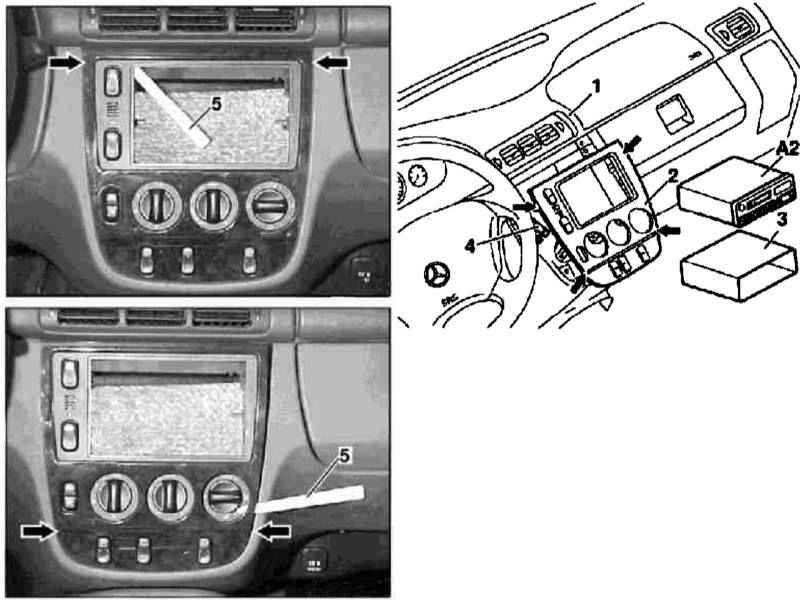

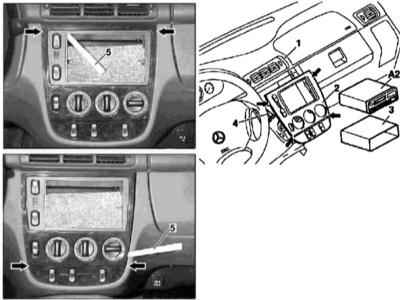

Детали установки центральной (консольной) секции панели приборов (на примере моделей с VIN по А289564, Х754619)

Стрелки — Крепежные фиксаторы

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки центральной (консольной) секции панели приборов показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Снимите радиоприемник (А2) (см. Главу Бортовое электрооборудование). При соответствующей комплектации извлеките вещевой отсек (3). Поддев подходящим клином (5), отпустите верхние фиксаторы (стрелки) крепления центральной секции (2) панели приборов (1). Поддев тем же клином, снимите поворотные рукоятки панели управления функционированием систем отопления/вентиляции/кондиционирования воздуха. Действуя в аналогичной манере, отпустите нижние фиксаторы (стрелки) крепления центральной секции (2) и отделите последнюю от панели приборов (1). На моделях с VIN по А289564, Х754619 вытяните наружу шланг (4) датчика температуры воздуха в салоне. Рассоедините контактные разъемы подведенной к центральной секции (2) панели приборов (1) электропроводки. На моделях с VIN с А289565, Х754620 рассоедините разъемы кнопок управления автоматической системы кондиционирования воздуха (ААС). Снимите центральную (консольную) секцию (2) панели приборов (1). Установка производится в обратном порядке, - проследите за надежностью защелкивания фиксаторов.
