2.3.1.2. Замена контактов прерывателя

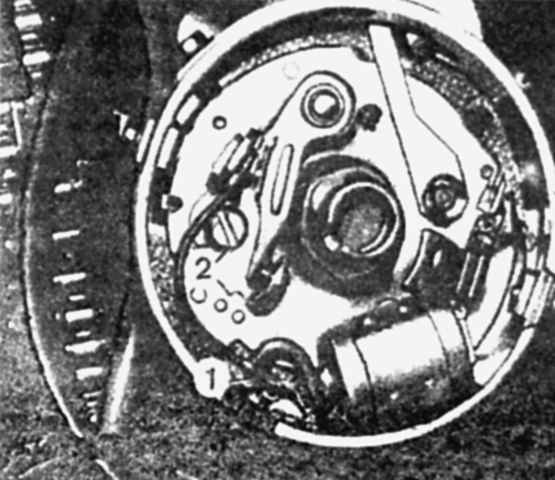

Снятие подвижного и неподвижного контактов

1 — наконечник провод
2 — винт крепления

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите распределитель зажигания и выньте ротор.
Отсоедините наконечник провода 1 и ослабьте винт 2.
Выньте неподвижный и подвижный контакты. Новые контакты прерывателя устанавливайте в порядке, обратном снятию.
