6.7.7. Снятие и установка карбюратора
|
При снятии карбюратора может выступить некоторое количество топлива. Пары топлива ядовиты и огнеопасны, поэтому обратить особое внимание на хорошую вентиляцию рабочего места. Избегать попадания топлива на кожу, работать в топливостойких рукавицах. Не работать вблизи открытого огня.
|
Снятие
|
|
- Отключить кабель массы от батареи.
| При этом стираются данные из памяти неисправностей двигателя или защитный код радиоприемника. Перед отключением батареи следует прочесть указания в Разделе Снятие и установка батареи.
|

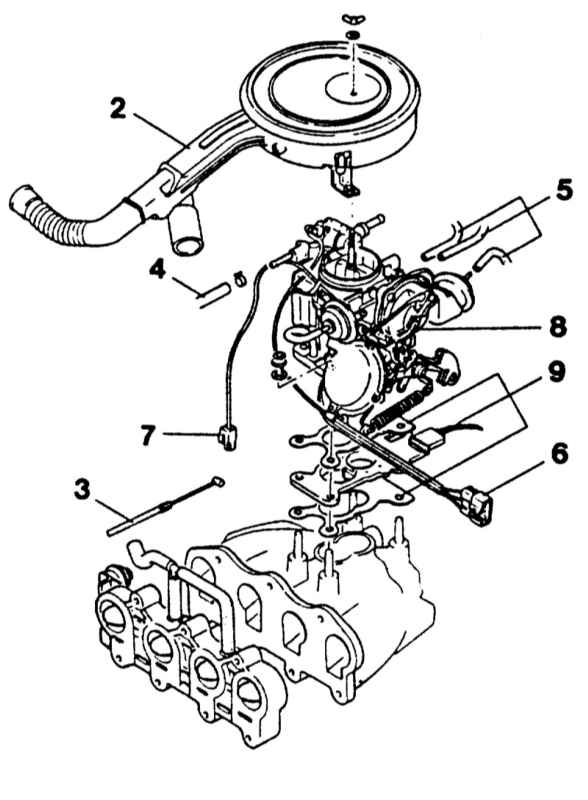

- Снять воздушный фильтр -2-, см. Главу Система питания, карбюратор, система впрыска топлива, Раздел Снятие и установка воздушного фильтра.
- Если имеется, отвинтить держатель от воздушного фильтра.
- Снять привод газа -3-. Предварительно пометить установочное положение оболочки троса на контропоре.
| Трос газа не должен сгибаться, иначе он лопнет в процессе эксплуатации. Согнутый трос в любом случае заменить.
|
- Отсоединить топливопровод -4- и заткнуть его, предварительно ослабив и сдвинув назад хомут. В качестве заглушки может быть использован чистый болт соответствующего диаметра.
- Отключить вакуумные шланги -5- на корпусе карбюратора и пометить их липкой лентой.
|
- Отсоединить электрические соединения -6- и -7- и пометить их липкой лентой.
|
- Отвинтить гайку крепления карбюратора и приподнять карбюратор -8-.
- Снять штекер подогрева.
- Снять подогреватель -9- и прокладки.
- Накрыть впускную трубу чистой тряпкой, чтобы туда не могла попасть грязь.
|
|
Установка
|
|
- Убрать тряпку, установить карбюратор с новой прокладкой на фланец и привинтить его.
- Подключить вакуумные шланги согласно маркировке к корпусу карбюратора.
- Подключить топливный шланг и закрепить хомутом.
- Установить привод газа и стартовой заслонки. Зажать оболочку троса согласно нанесенной маркировке.
- Присоединить возвратную пружину рычага дроссельной заслонки.
- Если имеется, привинтить держатель воздушного фильтра.
- Установить воздушный фильтр, см. Главу Система питания, карбюратор, система впрыска топлива, Раздел Снятие и установка воздушного фильтра.
- Подключить кабель массы батареи.
- Если имеются, установить время на часах и задать защитный код радиоприемника.
- Проверить холостой ход и содержание СО, при необходимости отрегулировать.
|
|
|
