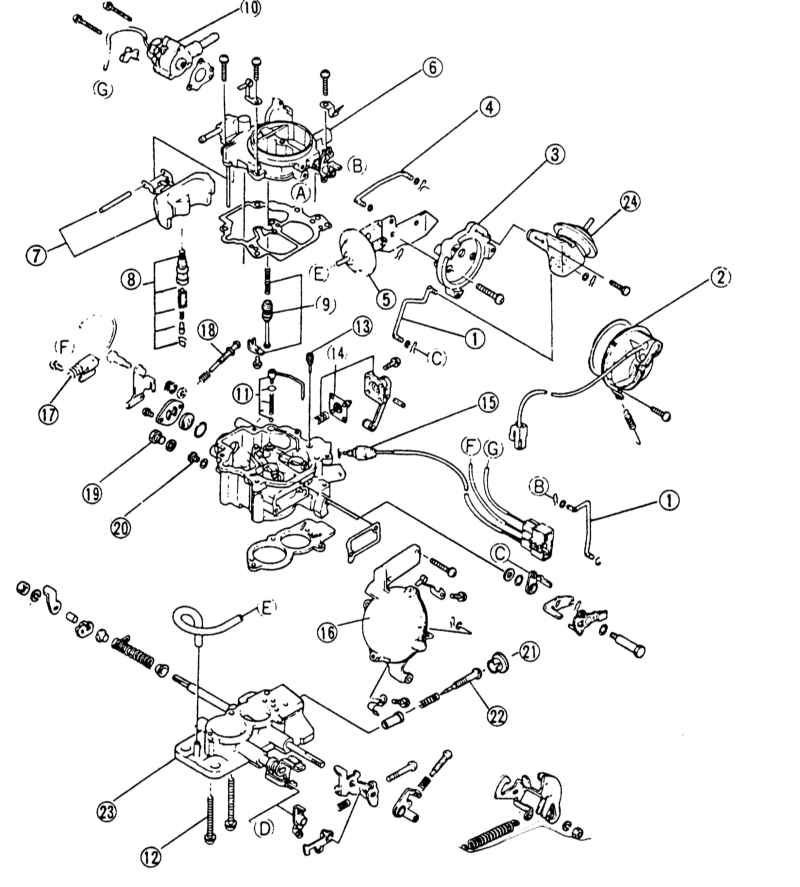

6.7.3. Карбюратор с падающим потоком и последовательным включением камер

1 — тяга
2 — электроподогрев и биметаллическая пружина автоматика холодного запуска
3 — крепление
4 — тяга
5 — вакуумное устройство с креплением
6 — верхняя часть карбюратора
7 — поплавок
8 — игольчатый клапан поплавка
9 — вакуумный поршень
10 — электромагнитный вентиляционный клапан
11 — сопло насоса и обратный клапан
12 — болты

13 — первичный переходный жиклер
14 — ускорительный насос
15 — клапан прекращения подачи топлива
16 — вторичная мембрана
17 — выключатель холостого хода
18 — регулировочный винт дроссельной заслонки
19 — болт
20 — главный жиклер
21 — колпачок
22 — винт регулировки состава смеси
23 — фланец
24 — регулировочная мембрана быстрого холостого хода и крепление
