6.6. Снятие и установка воздушного фильтра Карбюраторный двигатель
Снятие
|
|
|

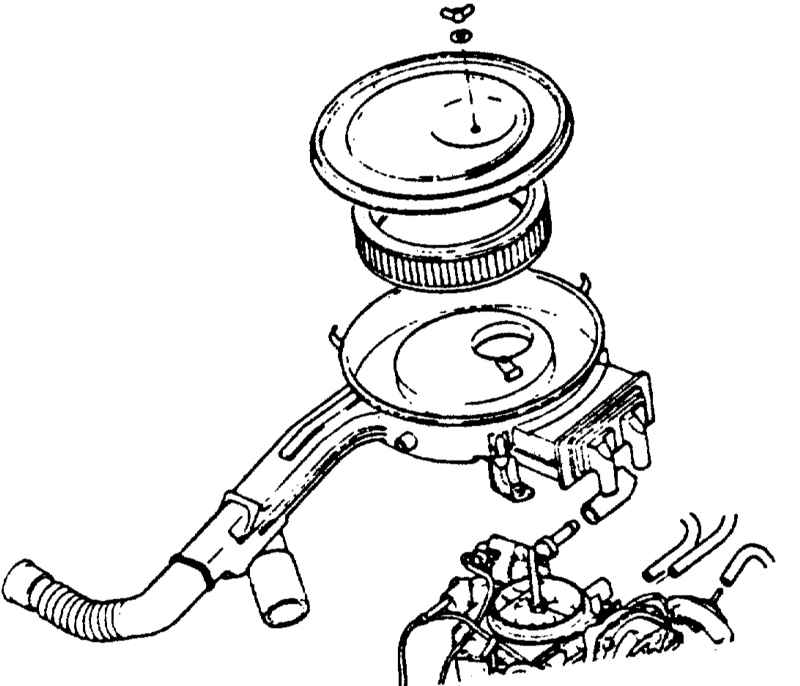

- Ослабить скобы крепления и отвинтить барашковую гайку. Снять крышку воздушного фильтра.
|
- Вынуть фильтрующий элемент.
- Отсоединить от корпуса воздушного фильтра шланг предподогрева.
- Отсоединить вакуумные шланги и шланг вентиляции картера. Для облегчения установки пометить шланги липкой лентой.
- Отвинтить болты крепления нижней части воздушного фильтра. Снять нижнюю часть фильтра.
- Закрыть карбюратор чистой тряпкой.
 | Не допускать падения деталей в карбюратор, так как это может вызвать серьезные повреждения двигателя.
|
|
|
Установка
|
|
- Удалить тряпку.
- Проверить шланг предподогрева на наличие повреждений, при необходимости заменить.
- Надеть шланг предподогрева на корпус воздушного фильтра. Следить, чтобы штуцер правильно вошел в шланг предподогрева и не был сжат или поврежден.
- Подключить к воздушному фильтру вакуумные шланги и шланг вентиляции картера согласно маркировке.
- Установить и привинтить нижнюю часть воздушного фильтра.
- Вставить фильтрующий элемент.
- Установить крышку воздушного фильтра, привинтить барашковую гайку и закрепить скобами крепления.
|
|
Инжекторный двигатель
Снятие
|
|

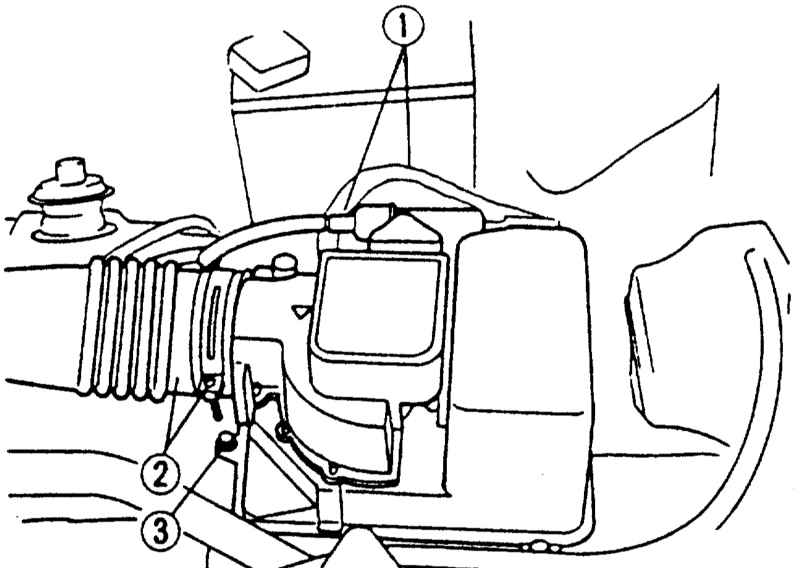

- Отключить штекер от измерителя массы воздуха.
|
- Если имеется, отключить кабель высокого напряжения -1- и соединения на катушке зажигания. Для облегчения установки пометить кабели липкой лентой.
|
- Ослабить шланговые хомуты и отключить шланг -2- всасываемого воздуха.
- Вывернуть болты крепления -3- верхней части воздушного фильтра.
|

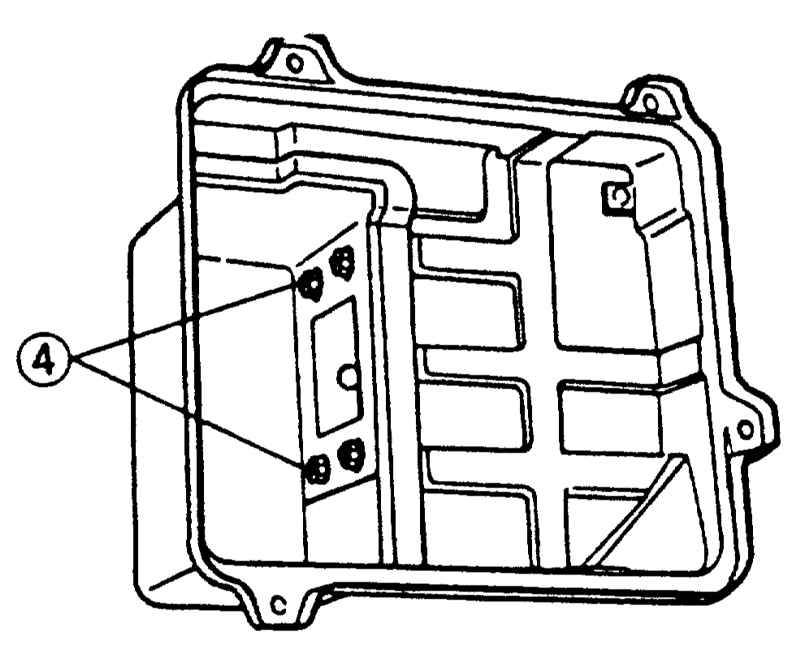

- Вывернуть болты крепления -4- и вынуть нижнюю часть воздушного фильтра.
|
|
|
Установка
|
|
- Установить нижнюю часть воздушного фильтра и затянуть болты.
- Вложить фильтрующий элемент.
- Установить верхнюю часть воздушного фильтра и затянуть болты крепления.
- Надеть шланг всасываемого воздуха на верхней части воздушного фильтра и закрепить хомутом.
- Подключить кабель высокого напряжения и соединения катушки зажигания согласно маркировке.
- Подключить штекер потенциометра дроссельной заслонки.
|
|
Дизельный двигатель
Снятие
|
|

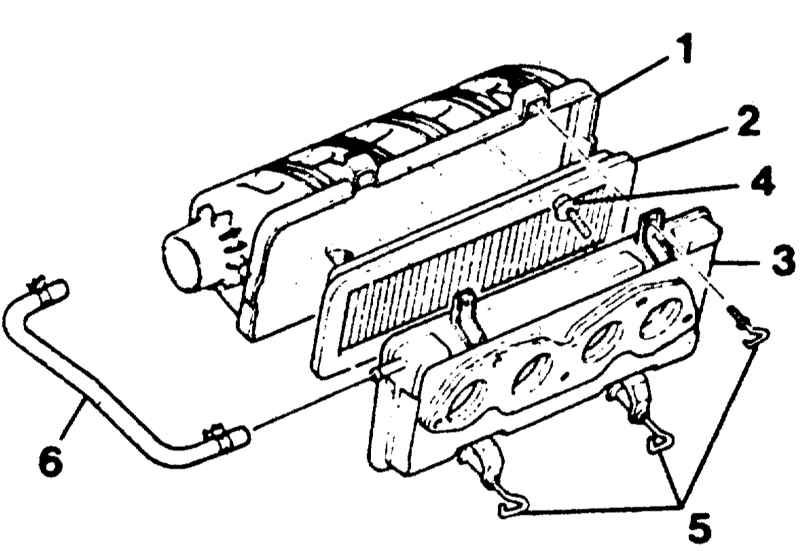

- Ослабить шланговые хомуты и отключить шланг всасываемого воздуха.
|
- Ослабить болты крепления -5- и снять верхнюю часть воздушного фильтра -1-.
|
- Вынуть фильтрующий элемент -2-.
- Отключить шланг вентиляции картера -6-, предварительно ослабив хомут.
- Отвинтить болты крепления -4- и снять нижнюю часть воздушного фильтра -3-.
|
|
Установка
|
|
- Установить нижнюю часть воздушного фильтра и затянуть болты крепления с усилием
25 Нм.
- Подключить шланг вентиляции картера к корпусу воздушного фильтра и закрепить хомутом.
- Вставить фильтрующий элемент.
- Установить верхнюю часть воздушного фильтра и привинтить болтами крепления.
- Подключить шланг всасываемого воздуха и закрепить хомутом.
|
|
|
