6.3. Снятие и установка топливного бака

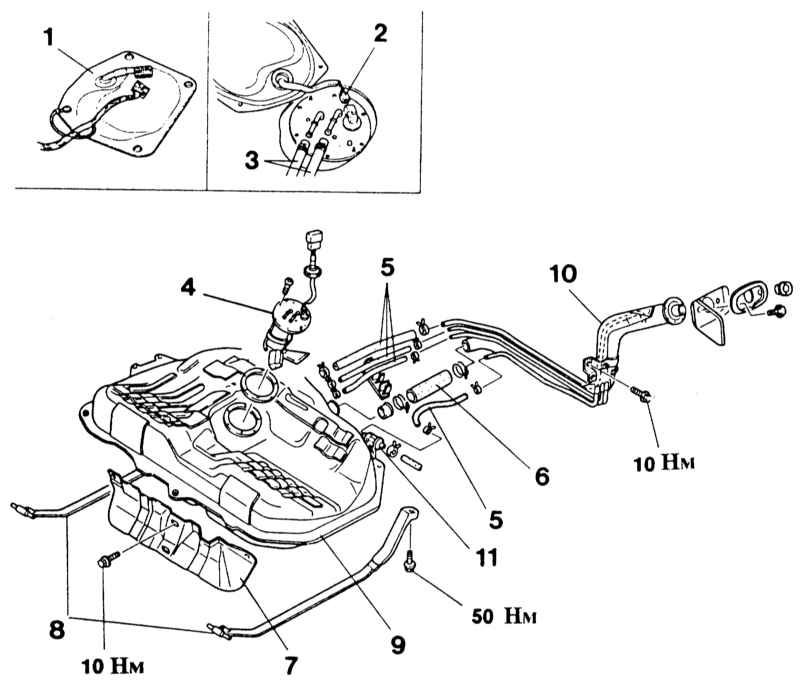

Топливный бак (Инжекторный двигатель)
Топливный бак в зависимости от модели и года выпуска может иметь объем от 48 до 55 литров и изготовлен из листовой стали. Он расположен в области задней подвески под кузовом.
Снятие
|
При снятии топливного бака может выступить некоторое количество топлива. Пары топлива ядовиты, поэтому следует обеспечить хорошую вентиляцию помещения. Избегать попадания топлива на кожу. Работать в топливостойких рукавицах.
|
|
|
Не работать вблизи открытого огня! Держать наготове огнетушитель!
|
|
|
- Отключить кабель массы от батареи.
|
|
При этом стираются данные из памяти неисправностей двигателя или защитный код радиоприемника. Перед отключением батареи следует прочесть указания в Разделе Снятие и установка батареи.
|
- Снять заднее сиденье, см. Главу Колеса и шины, кузов, окраска автомобиля, уход за автомобилем.
- Отвинтить крышку топливного насоса и отключить штекер.
- Ослабить шланговые хомуты и отсоединить топливные шланги. Для облегчения установки пометить шланги липкой лентой.
- Поднять автомобиль.

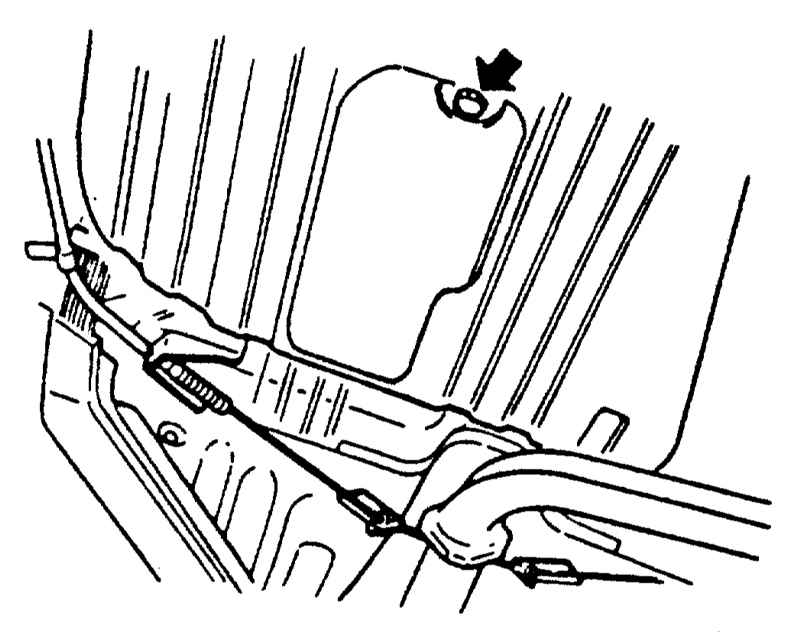

- Вывернуть сливную пробку топливного бака и слить топливо в чистый сосуд. После того, как топливо стечет, установить и затянуть сливную пробку.
|
- Отсоединить топливные, вентиляционные шланги и шланг заливной горловины. Для облегчения установки пометить шланги липкой лентой.
|
- Отвинтить щиток топливного бака.
- Отвинтить болты крепления ленточных держателей бака, медленно опустить бак.
- Проверить, все ли трубопроводы и шланги перекрыты. Вынуть топливный бак.
- Если требуется снять заливную трубу, ослабить болт крепления и снять трубу вниз.
|
|
Установка
|
|
- Если снята, установить заливную горловину и затянуть болт крепления с усилием
10 Нм.
|

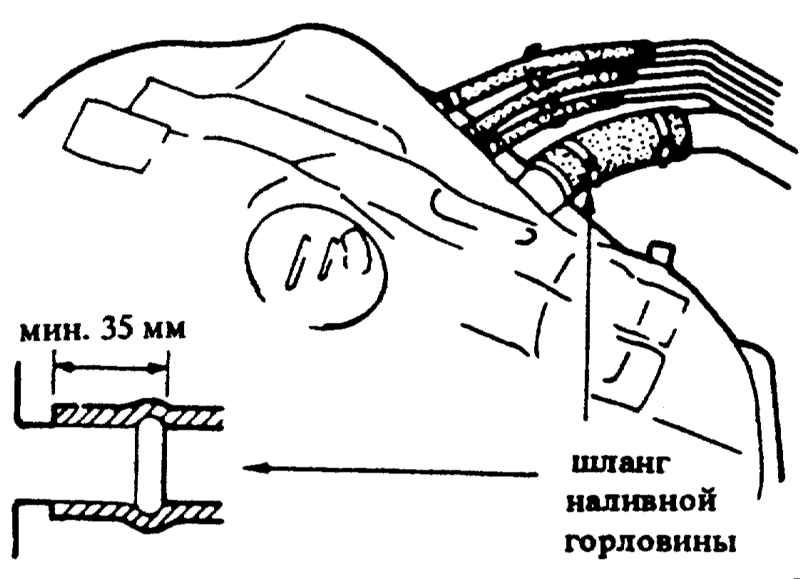

- Установить топливный бак, надеть резиновый шланг наливной горловины на штуцер минимум на 35 мм и закрепить новым хомутом.
|
- Подключить топливные и вентиляционные шланги согласно маркировке.
| Все шланги должны быть надеты на штуцеры минимум на 25 мм.
|
- Установить держатели топливного бака и привинтить их с усилием
50 Нм. Проложить топливопроводы так, чтобы они не были сплющены или согнуты.
- Установить щиток бака и привинтить с усилием
10 Нм.
- Опустить автомобиль.
- Подключить топливопроводы к топливному насосу согласно маркировке и закрепить хомутами.
- Подключить штекеры топливного насоса и привинтить крышку насоса.
- Установить заднее сиденье, см. Главу Колеса и шины, кузов, окраска автомобиля, уход за автомобилем.
- Подключить кабель массы к батарее.
- Если имеются, установить время на часах и задать защитный код радиоприемника.
- Проверить работу указателя уровня топлива на панели приборов.
|
|
|
