4.6. Снятие и установка водяного насоса Водяной насос ремонту не подлежит. В случае неисправности насос следует заменить. При неисправности сальника охлаждающая жидкость стекает на блок цилиндров. Водяной насос приводится в движение клиновым ремнем.

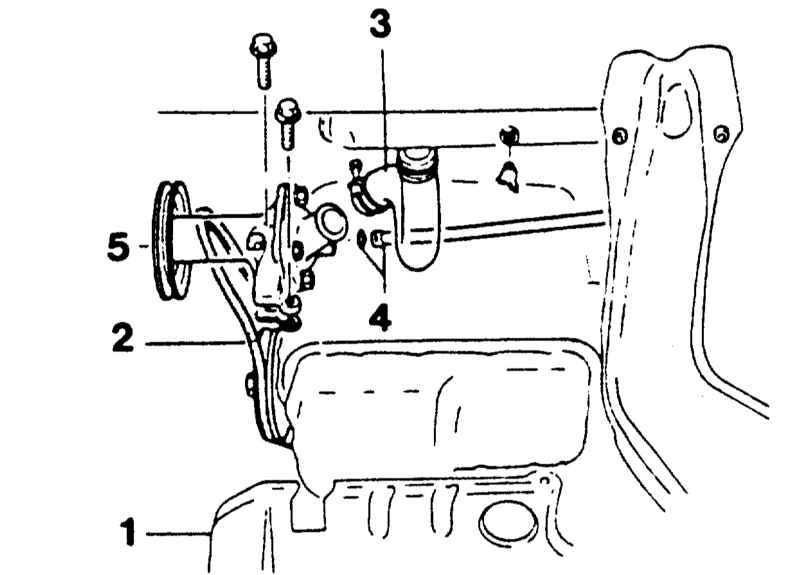

Снятие для двигателей Е1, ЕЗ, Е5
|
|
- Отключить кабель массы от батареи.
 | При этом стираются данные из памяти неисправностей двигателя или защитный код радиоприемника. Перед отключением батареи следует прочесть указания в Разделе Снятие и установка батареи.
|
|
- Снять нижнюю облицовку двигателя -1-.
|
- Слить и собрать охлаждающую жидкость.
- Ослабить болты крепления ременного шкива водяного насоса.
- Снять клиновой ремень -2-, см. Главу Бензиновые двигатели, Раздел Снятие и установка/натяжение клинового ремня.
- Отвинтить ременный шкив водяного насоса -5-.
- Отключить шланг охлаждающей жидкости -3-, предварительно ослабив хомут.
- Отвинтить болты крепления водяного насоса -5- и снять водяной насос с трубы перепускной системы -4-.
|
|
Установка
|
|
- Надеть на перепускную трубу
новую прокладку.
- Вставить водяной насос так, чтобы перепускная труба полностью сидела в насосе. Затянуть болты крепления с усилием
30Нм.
- Проверить, чтобы водяной насос свободно вращался и нигде не зацеплял.
- Надеть шланг охлаждающей жидкости и закрепить хомутом.
- Установить ременный шкив и затянуть усилием руки.
- Установить клиновой ремень, см. Главу Бензиновые двигатели, Раздел Снятие и установка/натяжение клинового ремня.
- Затянуть болты крепления ременного шкива.
- Залить охлаждающую жидкость.
- Подключить кабель массы к батарее.
- Если имеются, установить время на часах и задать защитный код радиоприемника.
- После пробной поездки проверить герметичность системы охлаждения.
|
|

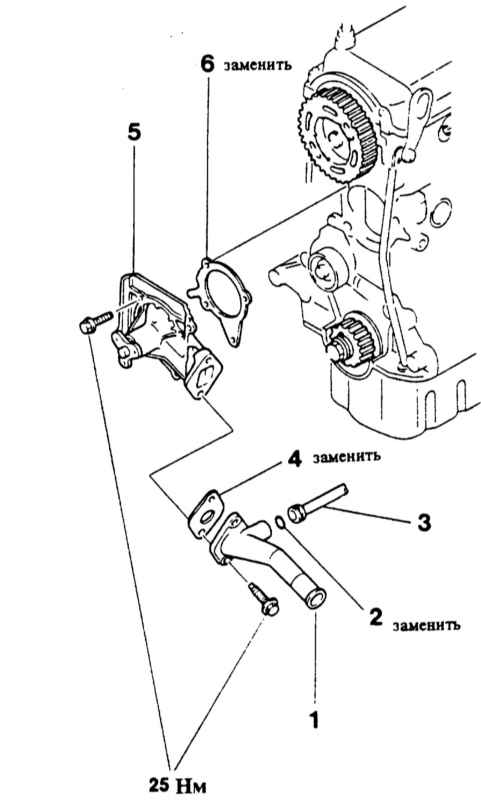

Снятие для двигателей ВЗ, В5, В6, ВР
|
|
- Отключить кабель массы от батареи.
| При этом стираются данные из памяти неисправностей двигателя или защитный код радиоприемника. Перед отключением батареи следует прочесть указания в Разделе Снятие и установка батареи.
|
- Слить и собрать охлаждающую жидкость.
- Снять кожух ремня и сам зубчатый ремень, см. Главу Бензиновые двигатели, Раздел Снятие и установка зубчатого ремня двигателей ВЗ, В5, B6 (SOHC), ВР (SOHC).
-
Двигатель ВР (DOHC): Вынуть маслоизмерительный щуп и отвинтить направляющую трубку щупа.
|
- Отвинтить водяной штуцер -1- и снять с перепускной трубы -3-.
|
-
Двигатель ВР (DOHC): Отвинтить направляющий и натяжной ролики с пружиной.
- Отвинтить болты крепления водяного насоса -5- и снять насос.
|
|
Установка
|
|
- Очистить уплотнительные поверхности на блоке цилиндров, водяном насосе и водяных штуцерах сначала шабером, затем протереть тряпкой, чтобы удалить остатки уплотнения.
- Осторожно вставить новый насос -5- с новой прокладкой -6-. Затянуть болты с усилием
25 Нм.
- Двигатель ВР (DOHC): Установить направляющий и натяжной ролики с пружиной и затянуть с усилием
45Нм.
- Надеть новую прокладку -4- на перепускной трубопровод -3-.
- Установить водяной патрубок -1- c новой прокладкой -4- и затянуть с усилием
25Нм.
- Установить и натянуть зубчатый ремень, см. Главу Бензиновые двигатели, Раздел Снятие и установка зубчатого ремня двигателей ВЗ, В5, B6 (SOHC), ВР (SOHC).
- Залить охлаждающую жидкость.
- Подключить кабель массы к батарее.
- Если имеются, установить время на часах и задать защитный код радиоприемника.
- Прогреть двигатель. Затем установить автомобиль на сухой поверхности и проверить герметичность системы охлаждения.
|
|

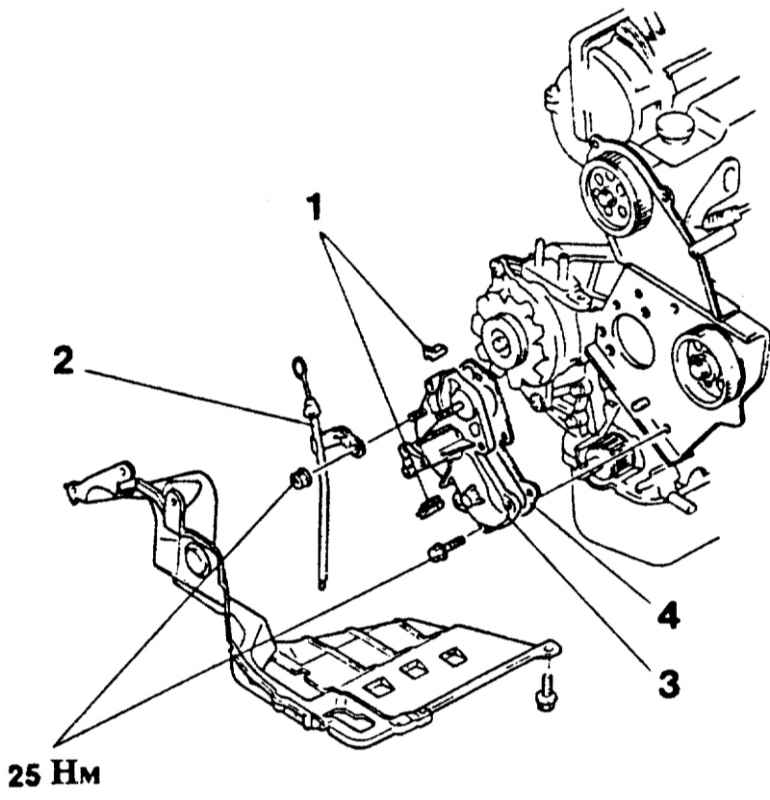

Снятие для дизельного двигателя
Установка
|
|
- Очистить уплотнительные поверхности на блоке цилиндров, водяном насосе и водяных штуцерах сначала шабером, затем протереть тряпкой, чтобы удалить остатки уплотнения.
- Осторожно вставить новый насос -3- с новой прокладкой -4-. Затянуть болты с усилием
25Нм.
- Привинтить направляющую трубу -2-маслоизмерительного щупа с усилием
25Нм и вставить щуп.
- Вставить новые прокладки -1-.
- Установить и натянуть зубчатый ремень, см. Главу Бензиновые двигатели, Раздел Снятие и установка зубчатого ремня двигателей ВЗ, В5, B6 (SOHC), ВР (SOHC).
- Залить охлаждающую жидкость.
- Подключить кабель массы к батарее.
- Если имеются, установить время на часах и задать защитный код радиоприемника.
- Прогреть двигатель. Затем установить автомобиль на сухом месте и проверить герметичность системы охлаждения.
|
|
|
