4.9. Проверка термовыключателя

ПОРЯДОК ВЫПОЛНЕНИЯ

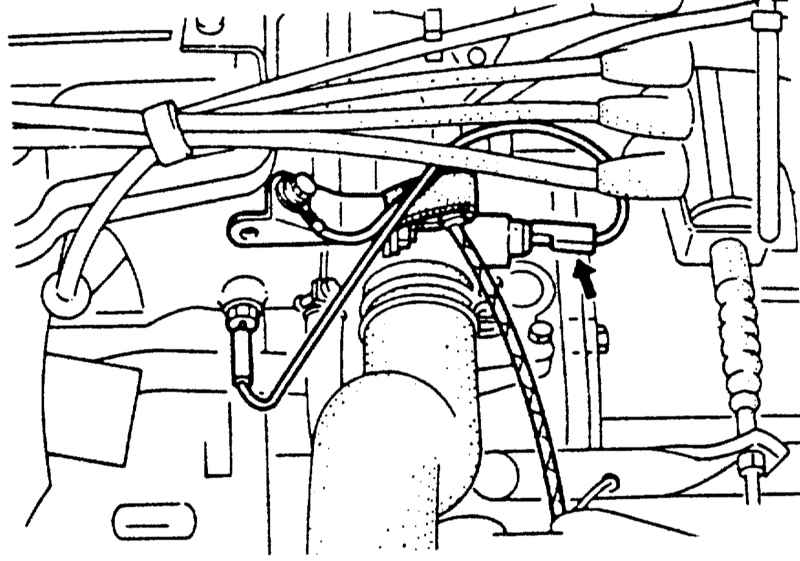

Термовыключатель ввинчен во впускной штуцер охлаждающей жидкости. Он включает электрический вентилятор радиатора, когда охлаждающая жидкость достигает определенной температуры. Выключатель следует проверить, если при горячем радиаторе вентилятор не включается. Условия проверки: Проверить по схеме электрические провода, реле и мотор вентилятора. Термостат и редукционный клапан в крышке радиатора исправны. Если эти элементы неисправны, термовыключатель не сможет включить вентилятор, так как он не нагревается охлаждающей жидкостью.

Отключить штекер от термовыключателя.
Вывинтить термовыключатель.

Из отверстия на впускном штуцере будет вытекать охлаждающая жидкость. Подставить емкость для сбора жидкости.

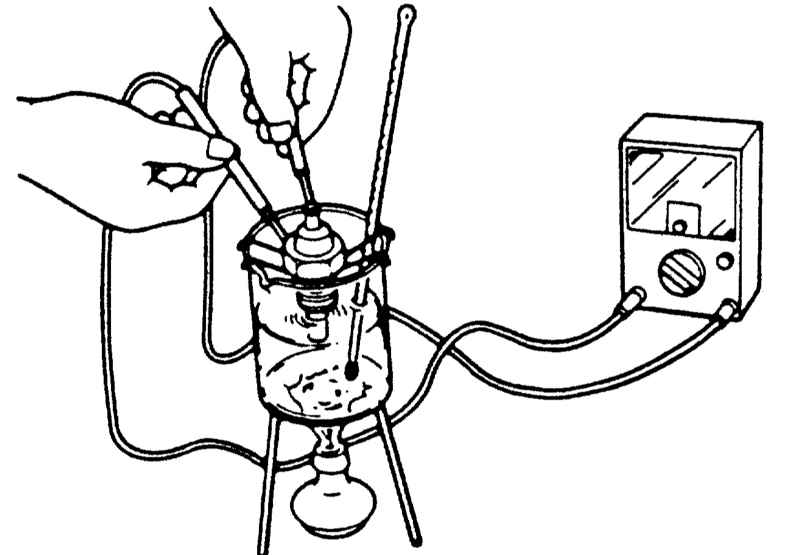

Подвесить термовыключатель в емкость с водой. Медленно нагревать воду.
С помощью омметра контролировать протекание тока через выключатель. При температуре +91°С ток должен протекать.
Оставить воду остывать и контролировать, чтобы при температуре воды +84°С ток прекратил протекать.

Если значения не соответствуют требуемым, выключатель следует заменить.

Привинтить выключатель с новой прокладкой с усилием 10 Hм.
Залить охлаждающую жидкость.
Прогреть двигатель и оставить работать на холостом ходу, пока не включится вентилятор. Еще раз проверить уровень охлаждающей жидкости.
