11.4.2. Снятие, установка, разборка и сборка рулевой колонки

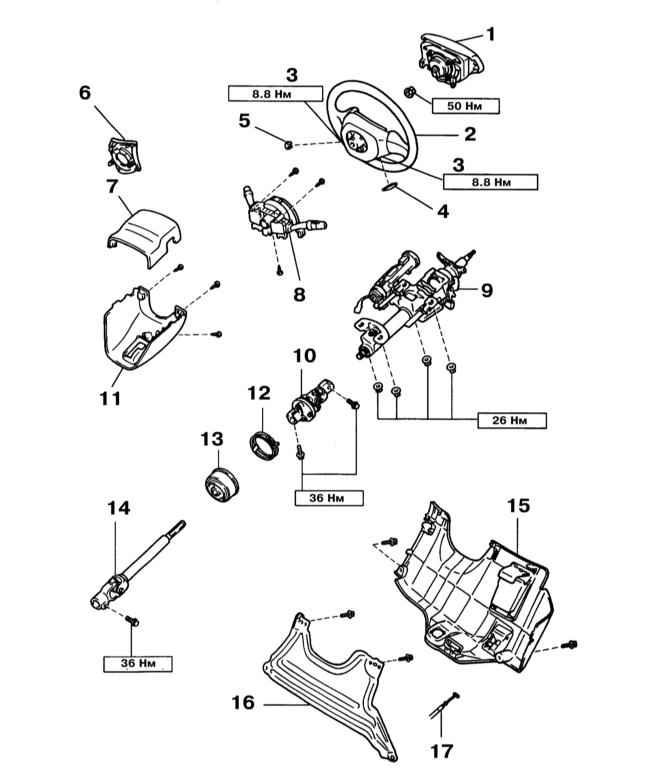

Компоненты установки рулевой колонки

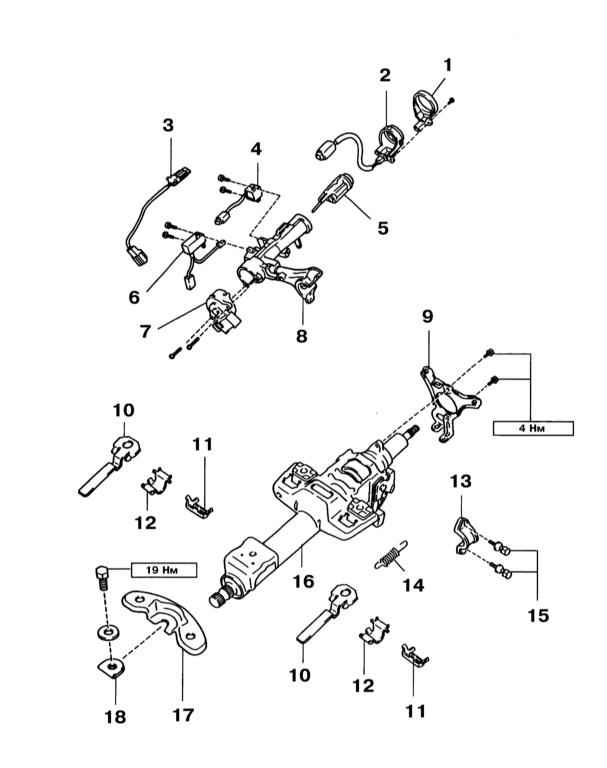

Компоненты сборки рулевой колонки
Снятие и установка
|
|
- Установите колёса в положение прямолинейного движения.
|

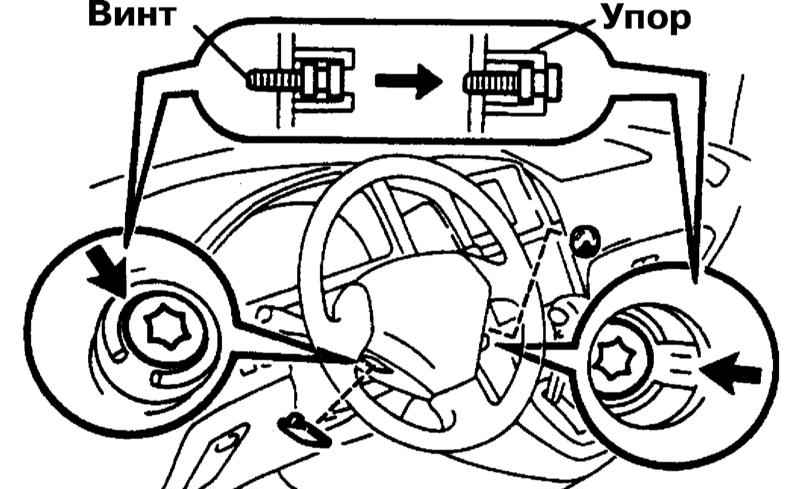

- Снимите нижние заглушки №1 и №2 рулевого колеса и выверните болты с головками од прутковый ключ так, чтобы прорези в их головках вошли в упор.
|
|

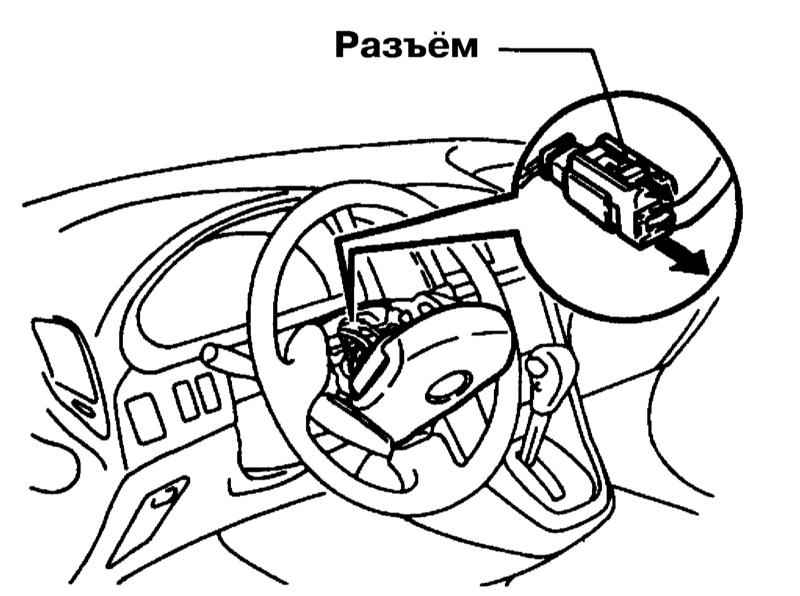

- Снимите с рулевого колеса накладку, разъединив разъём электропроводки подушки безопасности. Уложите накладку лицевой стороной
вверх.
|
|
При разъёдинении разъёма при нахождении ключа зажигания в положении «ON» или «ACC» в блок управления записывается код неисправности.
|
|
Не разбирайте накладку рулевого колеса.
|
- Разъедините разъём и выверните гайку крепления рулевого колеса.
- Нанесите установочные метки на рулевое колесо и на рулевой вал, после чего снимите рулевое колесо.
- Выверите два болта, разъедините разъём, отсоедините трос привода замка капота и снимите нижнюю подрулевую панель отделки панели приборов.
- Выверните два болта и снимите нижнюю левую боковую вставку отделки панели приборов.
- Выверните три винта и снимите верхний и нижний кожухи рулевой колонки.
- Разъедините разъёмы подрулевых переключателей, разъём подушки безопасности, выверните винты и снимите сборку подрулевых переключателей со спирально пружиной.
- Снимите спиральную пружину.
|
|
Не разбирайте спиральную пружину и не допускайте попадания на неё масла.
|
- Ослабьте хомут сборки промежуточного вала.
|

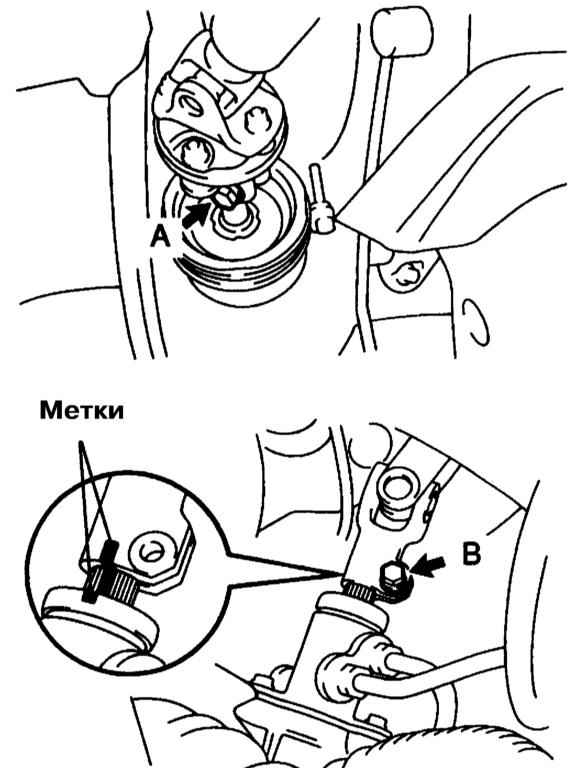

- Нанесите установочные метки на промежуточный вал и вал рулевого механизма, отдайте болт «A», выверните болт «B» и отсоедините сборку промежуточного вала.
|
- Снимите нижнюю подрулевую пластину отделки приборов, разъедините разъём, выверните установочных гайки рулевой колонки и снимите её.
- Выверните болт «A» и снимите сборку промежуточного вала со сборкой №2 уплотнения отверстия для рулевой колонки.
- Снимите сборку №2 уплотнения отверстия для рулевой колонки со сборки промежуточного вала.
- Снимите хомут.
|

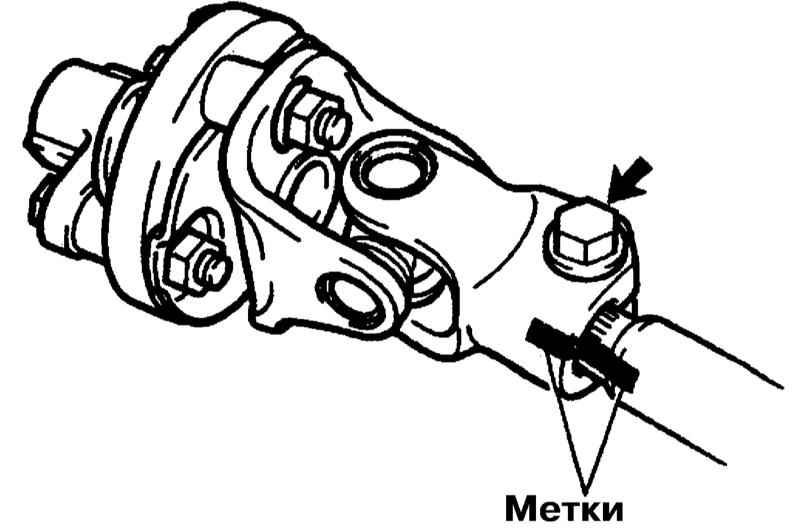

- Нанесите метки на шарнир и вал рулевой колонки.
|
- Выверните болт и снимите сборку рулевого шарнира.
- Установка производится в обратном порядке. Совмещайте нанесённые при снятии установочные метки, затягивайте крепёж с требуемыми усилиями.
|
|
Разборка и сборка
|
|
- Выверните винт и снимите катушку иммобилизатора и сборку подсветки замка зажигания.
- Снимите верхний кронштейн и верхний держатель рулевой колонки, высверлив 2 болта.
- Выверните два болта и снимите кронштейн переключателя указателей поворотов.
- Снимите возвратную пружину рычага регулировки наклона рулевой колонки.
- Выверните болт, снимите шайбу и снимите опору трубы рулевой колонки с нижним креплением трубы рулевой колонки.
- Отсоедините нижнее крепление трубы от опоры.
- Снимите защёлки демпферов, демпферные пластины и их направляющие.
- Сборка производится в обратном порядке.
|
|
|
