11.2. Передняя подвескаСнятие, разборка, сборка и установка ступицы и поворотного кулака
Снятие и установка

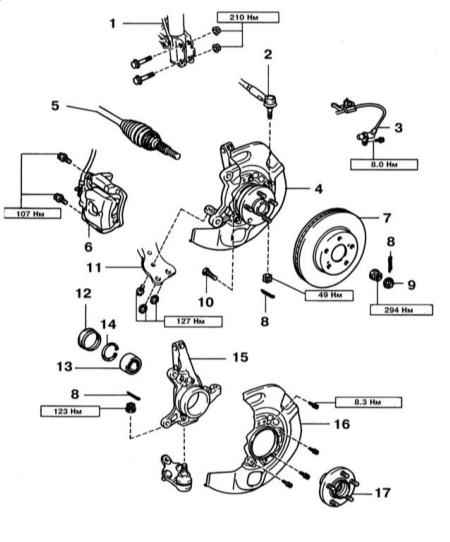

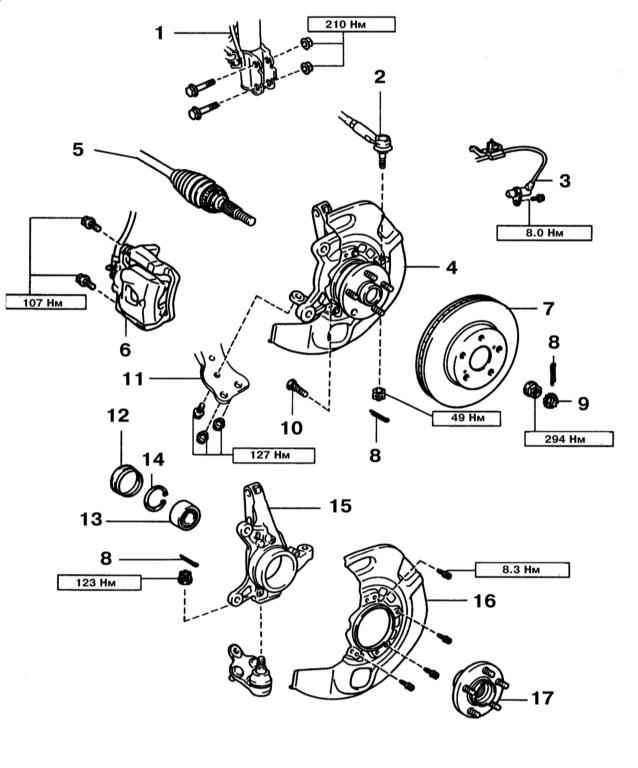

Компоненты установки и сборки ступицы и поворотного кулака
|
|
|
|
|
|
- Снимите переднее колесо.
- Измерьте осевой люфт подшипника ступицы переднего колеса и осевое биение ступицы. Для этого предварительно снимите тормозной суппорт и тормозной диск (см. Главу Тормозная система).
|
Надёжно подвяжите суппорт так, чтобы не перегибался и не нагружался гибкий тормозной шланг. Сравните результаты измерений с требованиями
Спецификаций Главы Подвеска и рулевое управление
и при необходимости замените подшипник ступицы. Установите на место тормозной диск и суппорт.
|
- Извлеките шплинт контргайки приводного вала и, выжав педаль тормоза, выверните контргайку.
- Снимите тормозной суппорт и тормозной диск (см. Главу Тормозная система).
|
|
Надёжно подвяжите суппорт так, чтобы не перегибался и не нагружался гибкий тормозной шланг.
|
- Выверните крепёж датчика скорости ABS и держателя его электропроводки.
- Ослабьте, две гайки крепления стойки подвески к поворотному кулаку.
|
|
Болты пока не извлекайте.
|
|
- Извлеките шплинт гайки наконечника рулевой тяги, выверните гайку и при помощи специального приспособления отсоедините наконечник рулевой тяги от поворотного кулака.
|
- Выверните болт и две гайки и отсоедините шаровую опору от нижнего рычага передней подвески.
- Полностью выверните два болта крепления стойки подвески к поворотному кулаку и снимите сборку поворотного кулака со ступицей.
|
|
Не повредите защитный кожух и ротор датчика скорости ABS.
|
- Установка производится в обратном порядке. После установки проверьте сигнал от датчика ABS.
|
|
Разборка и сборка
|
|
- Извлеките отвёрткой пыльник.
|

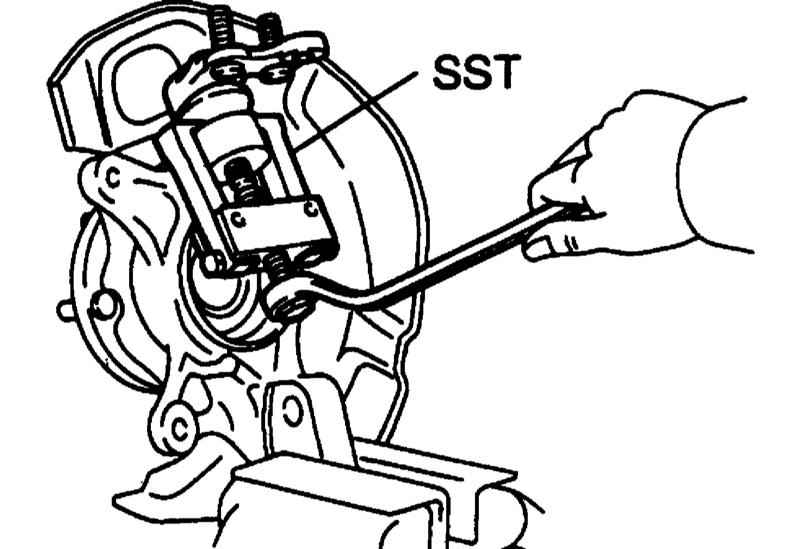

- Извлеките шплинт гайки крепления шаровой опоры, выверните гайку и при помощи специального приспособления снимите шаровую опору с поворотного кулака.
|
|

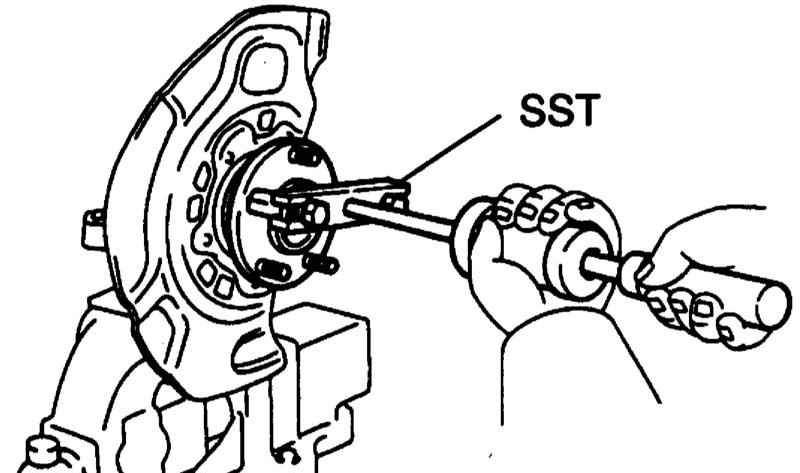

- Снимите ступицу при помощи специального приспособления.
|

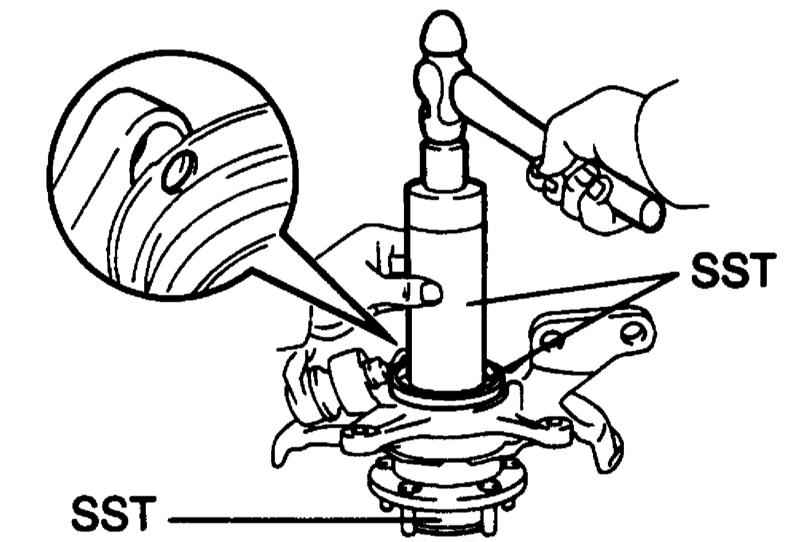

- Выпрессуйте внутреннюю обойму (снаружи) подшипника ступицы.
- Выверните 4 болта и снимите защитный кожух поворотного кулака.
- Извлеките стопорное кольцо и выпрессуйте подшипник ступицы из поворотного кулака.
|
- При необходимости снимите болты ступицы при помощи специального приспособления. Установка болтов производится путём затягивания гайки.
|
|
- Сборка производится в обратном порядке. Затягивайте соединения с требуемыми усилиями. При установке пыльника выровняйте отверстие в нём (для датчика ABS) с отверстием на поворотном кулаке. Используйте новый ступичный подшипник и
новый шплинт гайки крепления шаровой опоры.
|
|
|
|
