11.3. Задняя подвеска
|
Ниже рассматривается задняя подвеска полноприводных моделей.
|
Снятие, разборка, сборка и установка ступицы заднего колеса

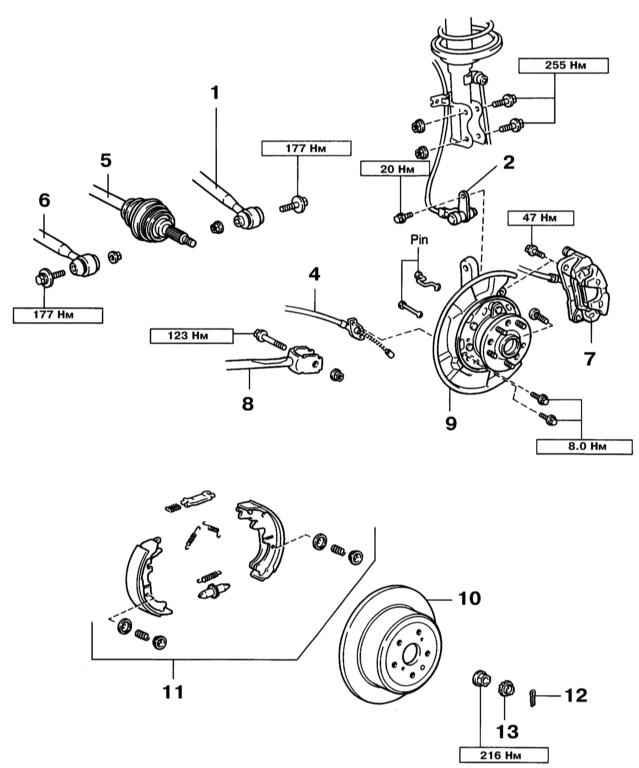

Компоненты установки ступичной сборки заднего колеса

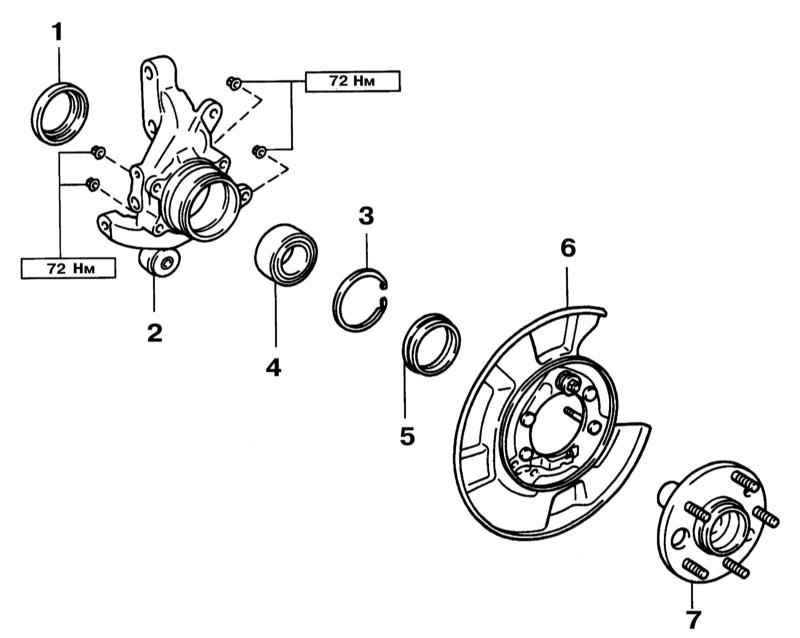

Компоненты ступичной сборки заднего колеса
Снятие и установка
|
|
- Снимите заднее колесо.
- Измерьте осевой люфт подшипника ступицы заднего колеса и осевое биение ступицы, действуя по аналогии с
Разделом Снятие, разборка, сборка и установка ступицы и поворотного кулака.
- Извлеките шплинт контргайки приводного вала и, выжав педаль тормоза, выверните контргайку.
- Снимите тормозной суппорт и тормозной диск (см. Главу Тормозная система).
|
|
Надёжно подвяжите суппорт так, чтобы не перегибался и не нагружался гибкий тормозной шланг.
|
- Выверните крепёж датчика скорости ABS и держателя его электропроводки.
- Разберите стояночный тормоз (см. Главу Тормозная система).
- Выверните два болта и отсоедините трос стояночного тормоза от кожуха ступичной сборки.
- Ослабьте, две гайки крепления стойки подвески к ступичной сборке.
|
|
Болты пока не извлекайте.
|
- Выверните болт крепления продольного рычага подвески к ступичной сборке и отсоедините от неё рычаг.
- Выверните установочный болт и гайку крепления поперечного рычага №1 подвески к ступичной сборке и отсоедините от неё рычаг. Аналогично отсоедините от ступичной сборки поперечный рычаг №2.
- Полностью выверните два болта крепления стойки подвески к ступичной сборке и её.
|
|
Не повредите защитный кожух и ротор датчика скорости ABS.
|
- Установка производится в обратном порядке. После установки проверьте сигнал от датчика ABS.
|
|
Разборка и сборка
|
|
- Снимите при помощи специального приспособления ступицу с держателя.
- Выпрессуйте внутреннюю обойму ступичного подшипника ступицы.
- Выверните 4 гайки и снимите защитный кожух ступичной сборки.
- Извлеките внутренний и наружный сальники, а также стопорное кольцо.
- Выпрессуйте подшипник из держателя ступицы.
|

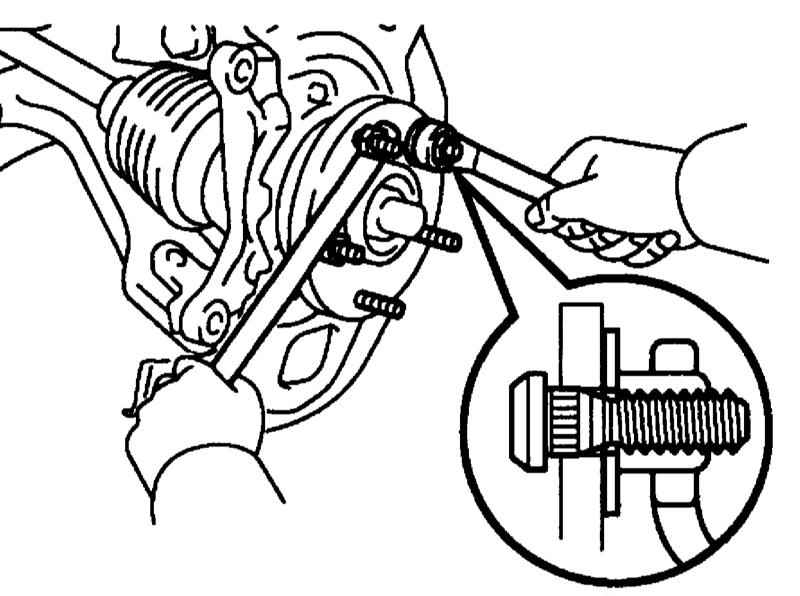

- При необходимости снимите болты ступицы при помощи специального приспособления. Установка болтов производится путём затягивания гайки.
|
- Сборка производится в обратном порядке. Затягивайте соединения с требуемыми усилиями. Используйте
новые сальники и стопорное кольцо. Если при установке внутренней обоймы ступичного подшипника и его шариков образуется слабина, удостоверьтесь, что они устанавливаются на правильную сторону.
|
|
|
