4.4.4. Снятие и установка впускного трубопровода и выпускного коллектора

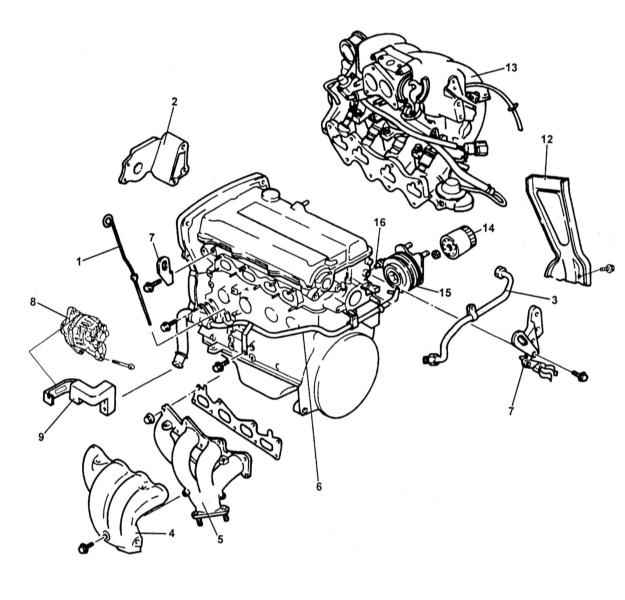

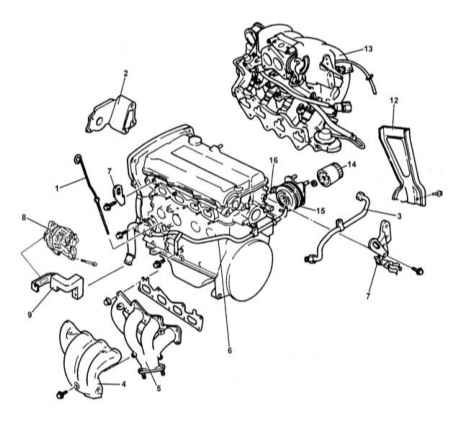

Детали установки впускного трубопровода и выпускного коллектора

1 — Щуп измерения уровня двигательного масла
2 — Опорный кронштейн вентилятора
3 — Трубка EGR
4 — Термозащитный экран выпускного коллектора
5 — Выпускной коллектор
6 — Трубка охладительного тракта/перепускной патрубок
7 — Подъемная проушина

8 — Генератор
9 — Опорный кронштейн генератора с регулировочной планкой
12 —Стойка впускного трубопровода
13 — Сборка впускного трубопровода с воздухораспределителем
14 — Масляный фильтр
15 — Маслоохладитель
16 — Датчик давления масла

При установке затягивание болтов крепления трубопровода должно производиться строго в определенном порядке.

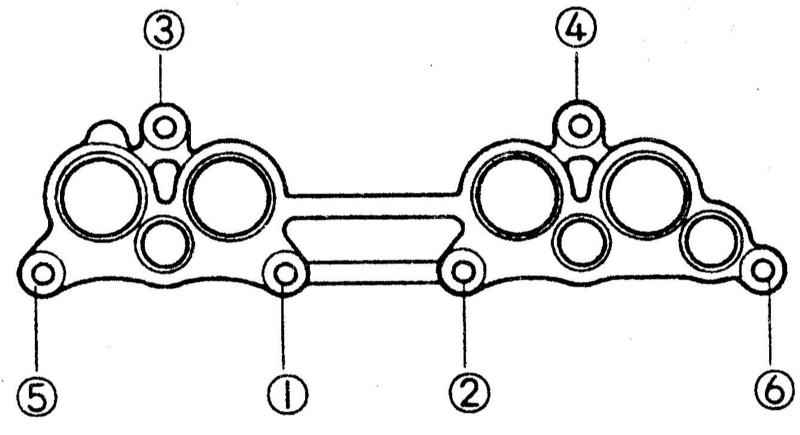

Порядок затягивания болтов крепления впускного трубопровода.
