4.4.3. Снятие и установка компонентов привода ГРМ

Данная процедура относится к числу тех, выполнение которых не требует снятия двигателя с автомобиля.

Детали установки компонентов привода ГРМ см. также Раздел Проверка состояния и замена ремня привода ГРМ в Главе Текущий уход и обслуживание.

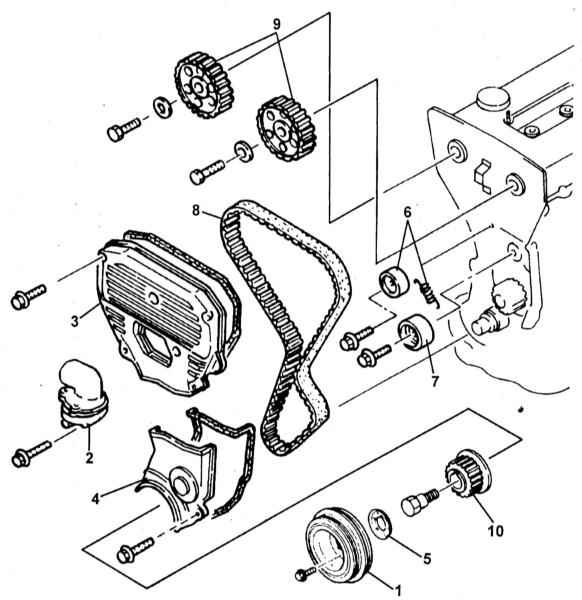

Детали установки компонентов привода ГРМ

1 — Шкив коленчатого вала
2 — Термостат
3 — Верхняя крышка привода ГРМ
4 — Нижняя крышка привода ГРМ
5 — Направляющая шайба

6 — Натяжной ролик с пружиной
7 — Промежуточный ролик
8 — Газораспределительный ремень
9 — Зубчатые колеса привода распределительных валов
10 — Зубчатое колесо коленчатого вала


 ПОРЯДОК ВЫПОЛНЕНИЯ

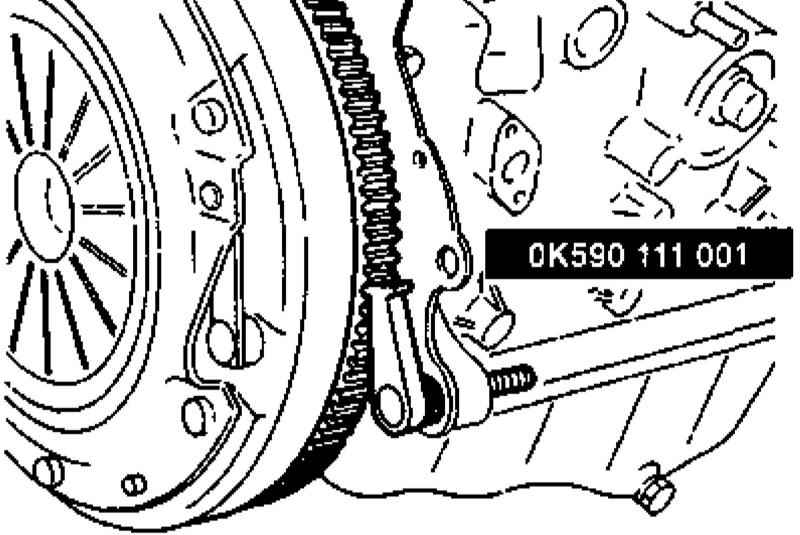

  1. При отпускании болтов крепления шкива и зубчатого колеса коленчатого вала последний может быть заблокирован от проворачивания путем фиксации зубчатого венца маховика/приводного диска при помощи специального приспособления. Постарайтесь не повредить демпфер крутильных колебаний в ступичной части шкива.

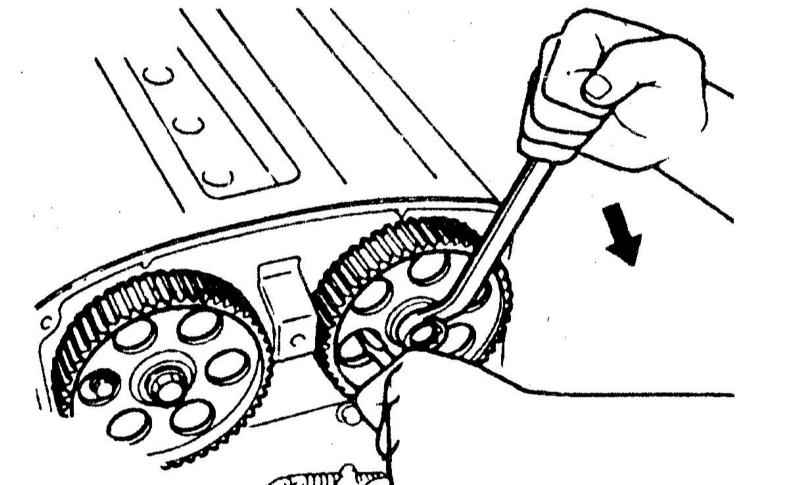

  1. Распределительные валы могут блокироваться от проворачивания при отпускании болтов крепления зубчатых колес их привода через окна в торцевой части последних.
  1. При установке компонентов на место проследите за правильностью совмещения установочных меток (см. Раздел Проверка состояния и замена ремня привода ГРМ в Главе Текущий уход и обслуживание). Весь крепеж затягивайте с требуемым усилием.
