12.5.7. Снятие и установка рулевого насоса

При снятии действуйте в порядке нумерации компонентов.

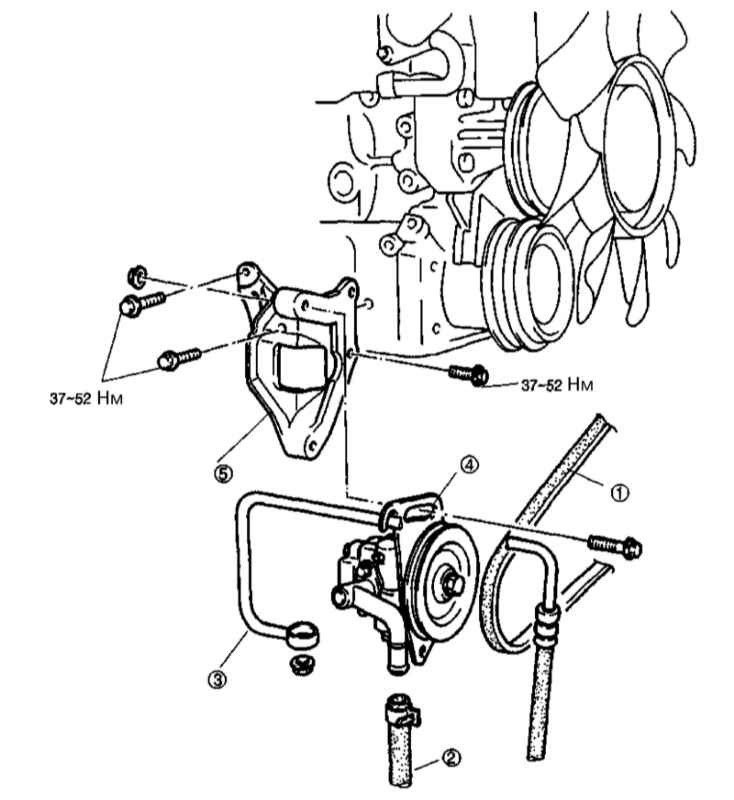

Детали установки рулевого насоса


1 — Приводной ремень 2 — Всасывающий шланг	3 — Напорная линия 4 — Насосная сборка 5 — Опорный кронштейн

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка производится в обратном порядке, проследите за соблюдением требований Спецификаций Главы Подвеска и рулевое управление к усилиям затягивания резьбового крепежа.
