12.5.4. Снятие, проверка и установка рулевого колеса и рулевой колонки

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

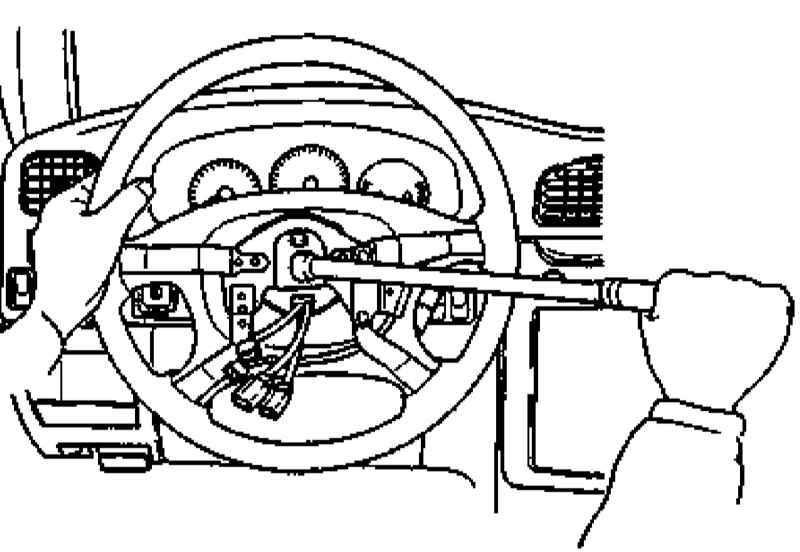

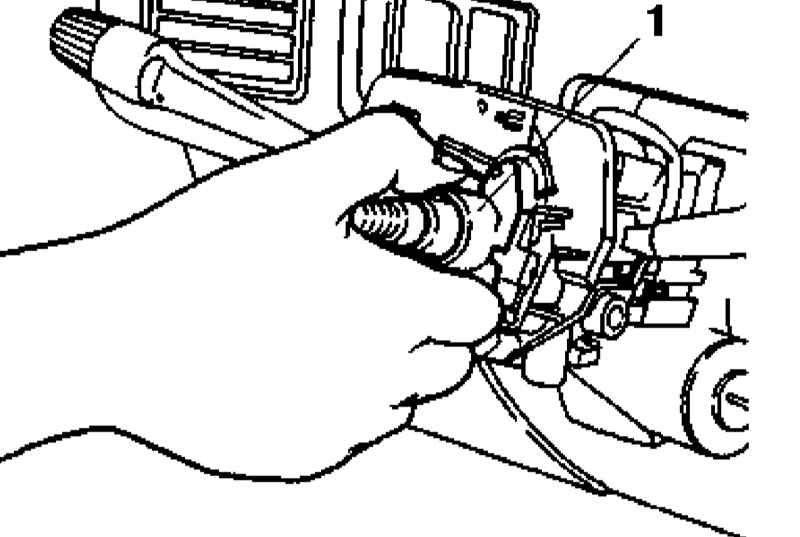

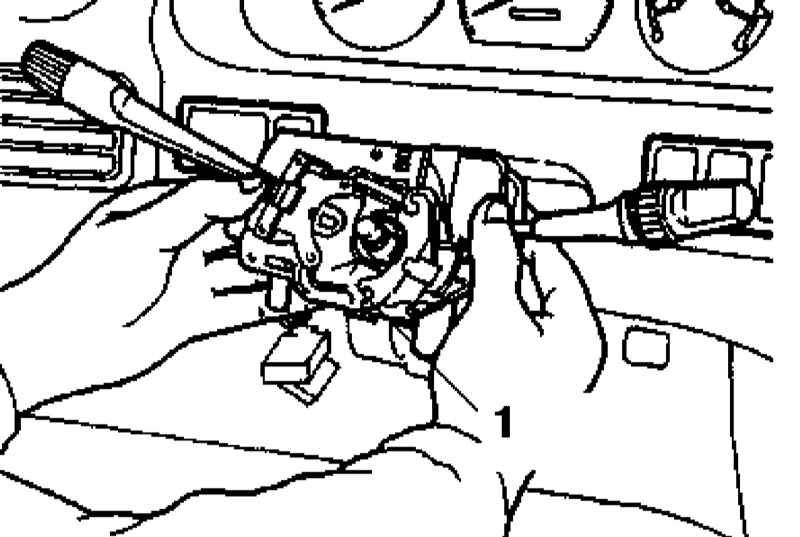

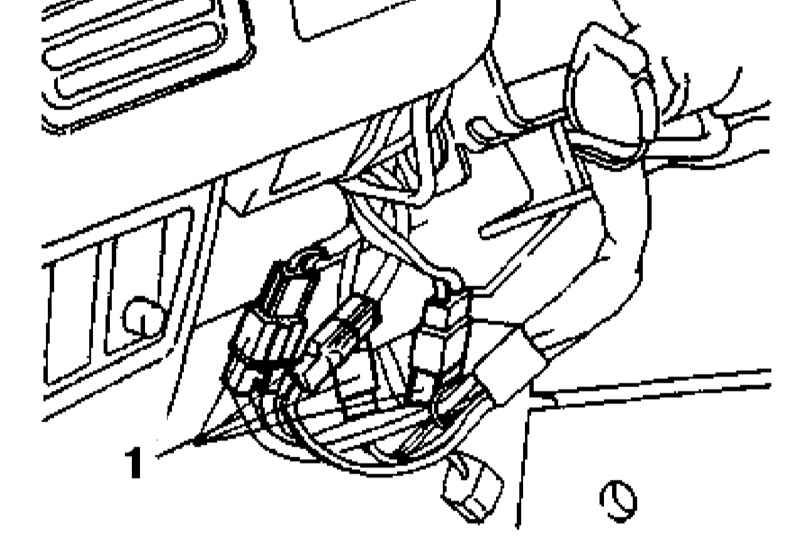

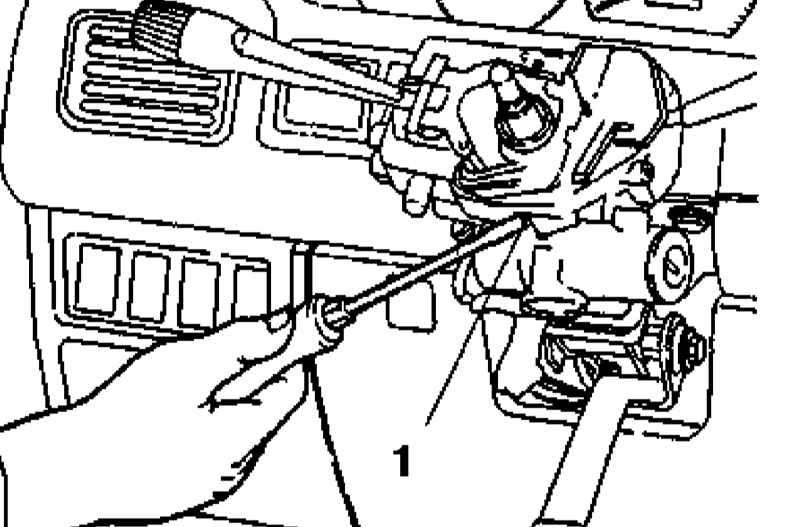

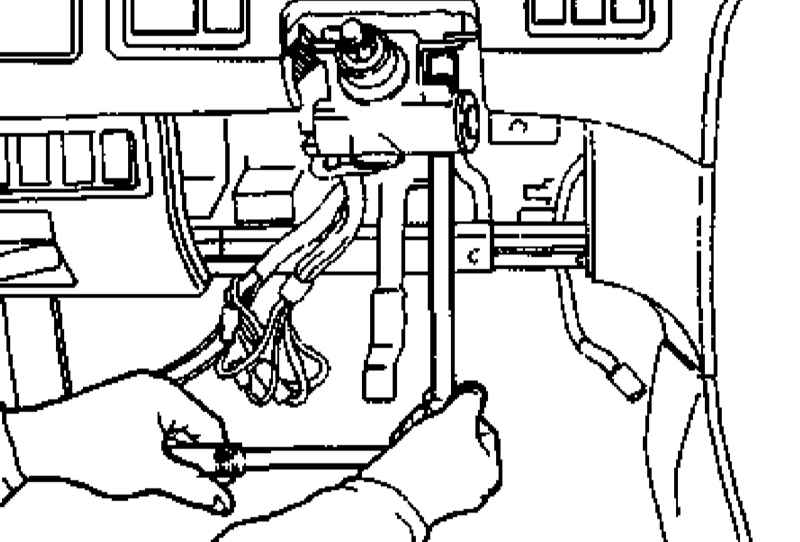

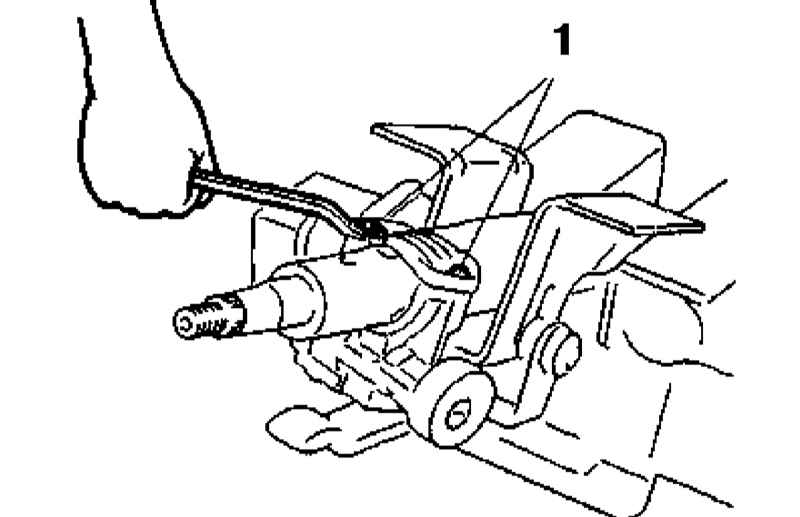

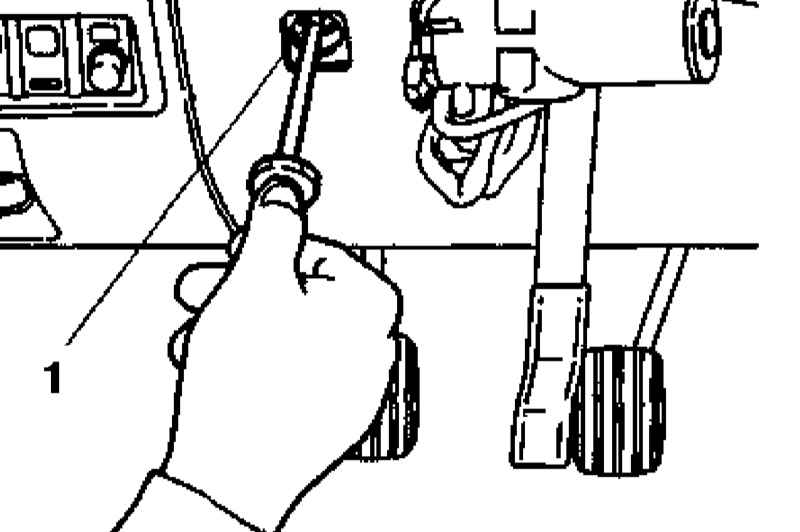

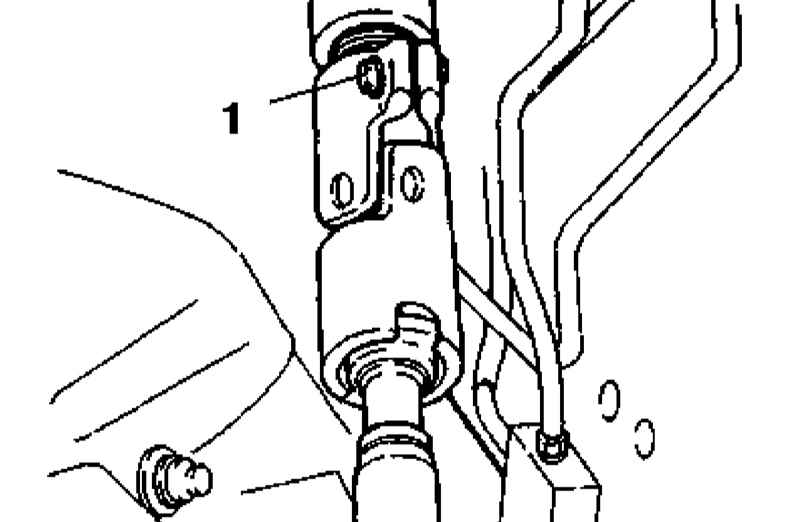

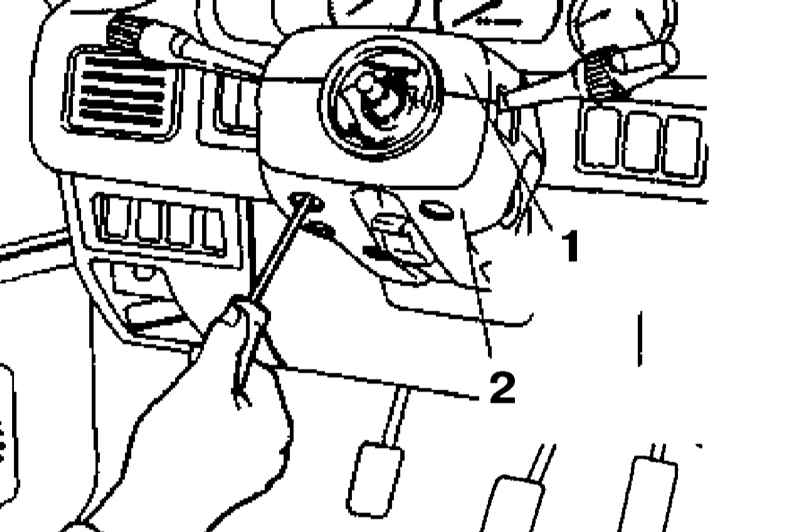

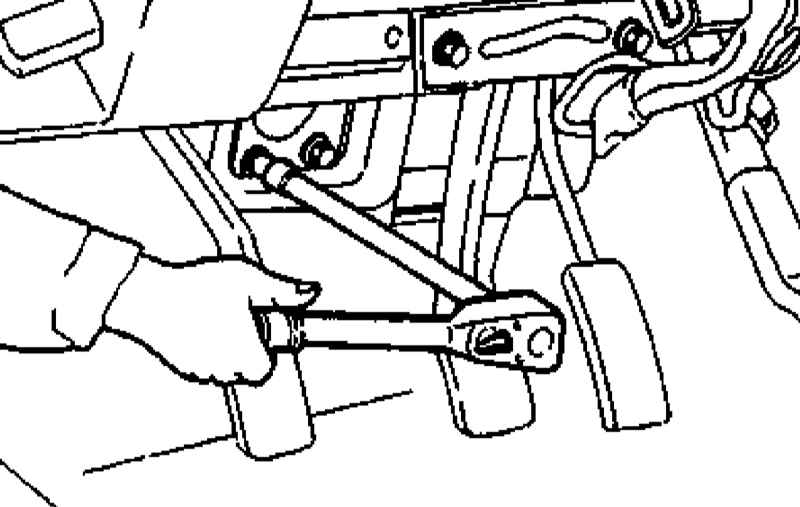

Загоните автомобиль на ровную горизонтальную площадку с твердым покрытием и приведите передние колеса в прямолинейное положение. Отсоедините отрицательный провод от батареи. Снимите накладку рулевого колеса и рассоедините два разъема электропроводки выключателя клаксона. При соответствующей комплектации снимите с рулевого колеса модуль водительской подушки безопасности (см. Главу Бортовое электрооборудование). Отпустите крепежную гайку и при помощи подходящего съемника демонтируйте рулевое колесо, - ни в коем случае не производите попытки снятия рулевого колеса путем постукивания молотком по валу! Выверните крепежные винты и снимите верхнюю и нижнюю секции кожуха рулевой колонки. 1 — Верхняя крышка 2 — Нижняя крышка Снимите кулачок (1) возвратного выключателя. Выверните болт крепления сборки подрулевых переключателей. Рассоедините четыре контактных разъема и снимите сборку комбинированных переключателей (1) с рулевой колонки. Выверните четыре крепежных винта (1) и снимите нижнюю секцию отделки панели приборов. Рассоедините четыре разъема (1) электропроводки контактной группы выключателя зажигания. Выверните два болта крепления верхнего опорного кронштейна рулевой колонки. Отдайте четыре болта/гайки крепления нижнего опорного кронштейна рулевой колонки. Выверните болт крепления промежуточного вала и снимите рулевую колонку. Зубилом пробейте шлицы в срезных головках крепежных болтов и, ввернув последние отверткой, снимите сборку замка блокировки рулевого вала.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

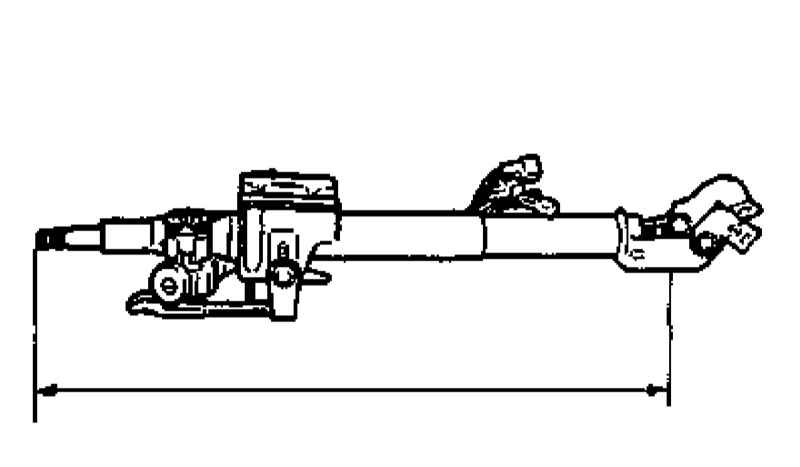

Осмотрите колонку на наличие признаков механических повреждений. Измерьте общую длину колонки, - требуемое значение составляет 766.5 мм. Оцените состояние карданного шарнира промежуточного вала, - шарнир должен вращаться плавно, бесшумно и не иметь люфтов.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

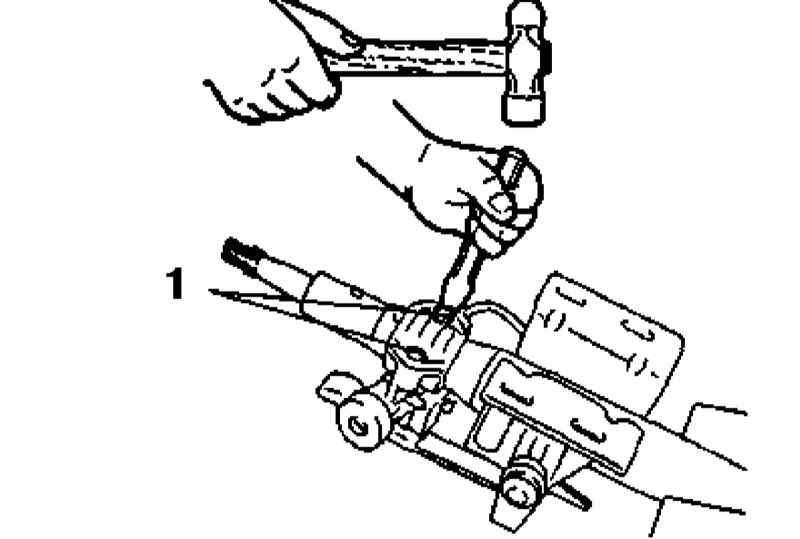

Установите на рулевую колонку сборку блокировочного замка и закрепите ее новыми болтами, затянув последние до срезания головок. Дальнейшая установка производится в порядке, обратном порядку демонтажа компонентов, - проследите за соблюдением требований Спецификаций Главы Подвеска и рулевое управление к усилиям затягивания резьбового крепежа.
