12.5.5. Снятие и установка наконечников рулевых тяг

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите передние колеса.
Извлеките шплинт и отпустите крепежную гайку шарового пальца крепления наконечника рулевой тяги к поворотному кулаку.

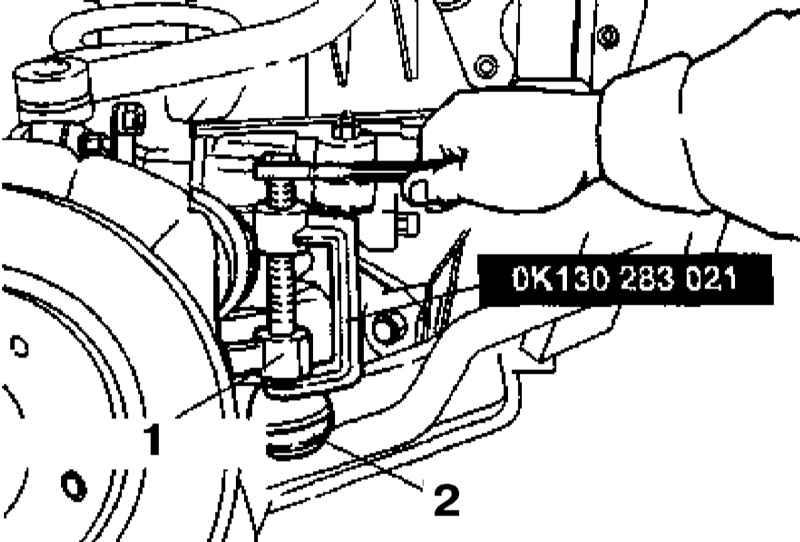

При помощи специального съемника выпрессуйте наконечник (2) рулевой тяги из рычага (1) поворотного кулака.

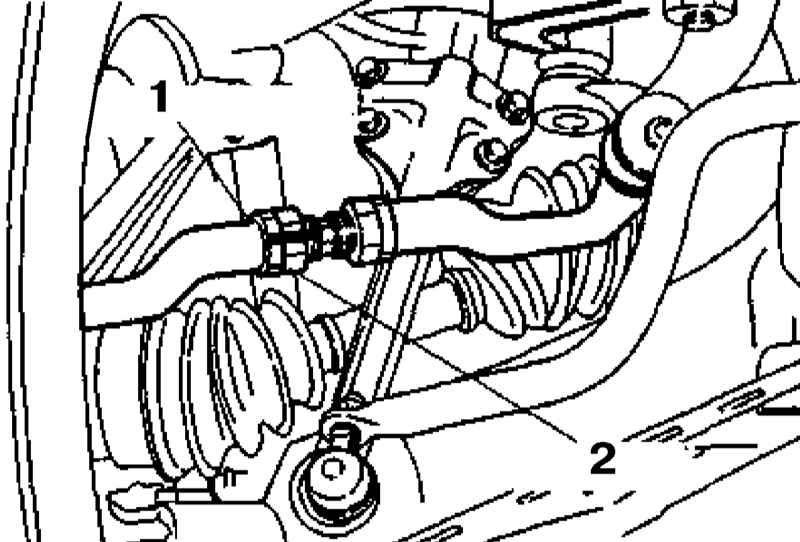

Отпустите контргайку крепления наконечника на штанге рулевой тяги, предварительно пометив ее положение относительно наконечника.

1 — Посадочные метки
2 — Контргайка

Снимите наконечник со штанги рулевой тяги и зажмите его в тиски с мягкими губками.

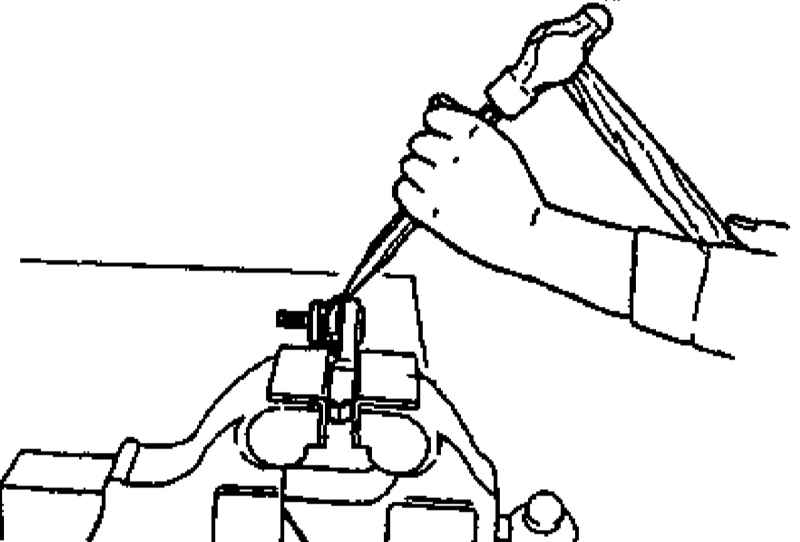

При помощи зубила демонтируйте с наконечника пыльник шарового шарнира, - постарайтесь не повредить поверхность под посадку пыльника на металле наконечника.

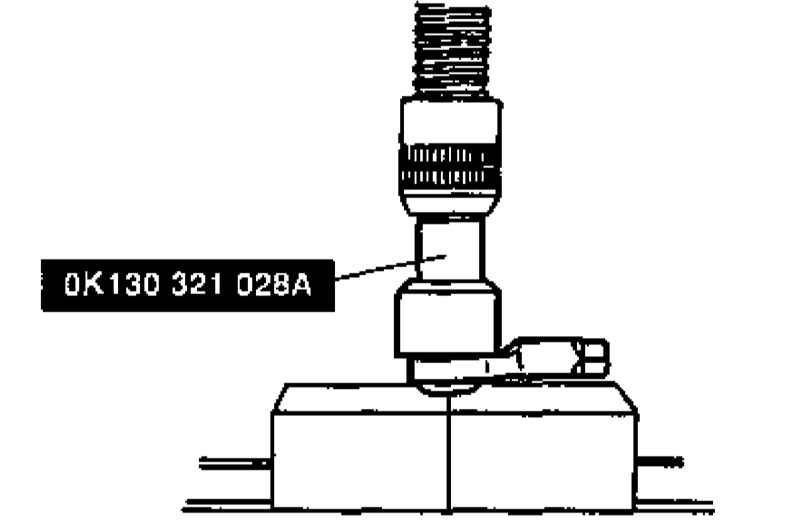

Слегка смажьте консистентной смазкой внутреннюю поверхность нового пыльника и при помощи специальной оправки посадите последний на наконечник рулевой тяги.

Наверните на штангу тяги наконечник и, добиваясь совмещения установочных меток, затяните контргайку.

При установке сменного наконечника нанесите на него посадочную метку, сверяясь со снятым с тяги наконечником.

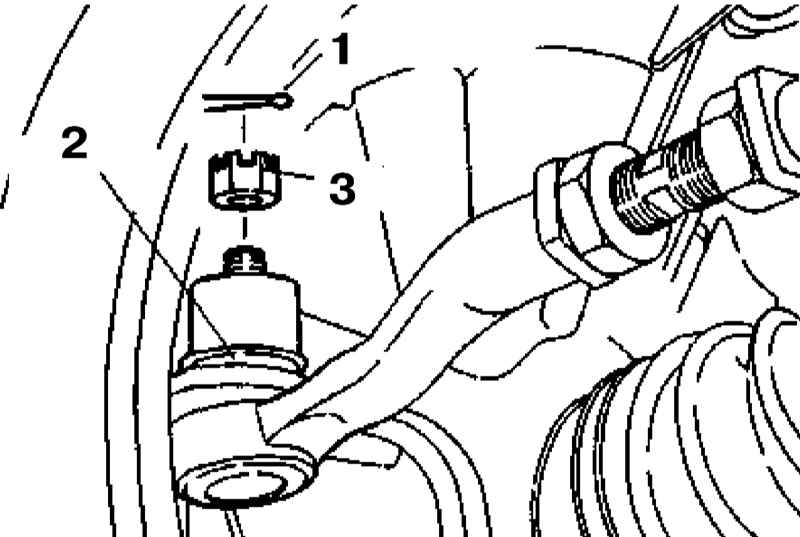

Заправьте наконечник в рычаг поворотного кулака и затяните с требуемым усилием (42 ÷ 57 Нм) его крепежную гайку. Зафиксируйте гайку НОВЫМ шплинтом.

1 — Шплинт
2 — Наконечник
3 — Корончатая гайка
