11.4. Проверка исправности функционирования вакуумного усилителя тормозовПроверки, выполняемые без применения специального оборудования
Шаг 1
|
|
- При заглушенном двигателе несколько раз выжмите педаль ножного тормоза.
- Выжмите педаль и, удерживая ее нажатой, запустите двигатель, при исправном вакуумном усилителе педаль должна слегка «провалиться» сразу после осуществления запуска.
|
|
Шаг 2
|
|
- На одну-две минуты запустит двигатель, затем вновь его заглушите.
- Несколько раз выжмите педаль ножного тормоза с обычным усилием, - если с каждым нажатием ход педали будет сокращаться, следовательно, вакуумный усилитель функционирует исправно.
- В случае выявления проблемы проверьте состояние контрольного клапана и соединительного вакуумного шланга, произведите необходимые исправления, затем повторите проверку.
|
|
Шаг 3
|
|
- Запустите двигатель, выжмите педаль ножного тормоза с обычным усилием и, удерживая ее нажатой, заглушите двигатель.
- Продолжайте удерживать педаль нажатой в течение еще
порядка 30 секунд, - если высота положения педали не будет изменяться, следовательно, вакуумный усилитель функционирует исправно.
- В случае выявления проблемы проверьте состояние контрольного клапана и соединительного вакуумного шланга, произведите необходимые исправления, затем повторите проверку.
|
|
Проверки, выполняемые с применением измерителей
|
|

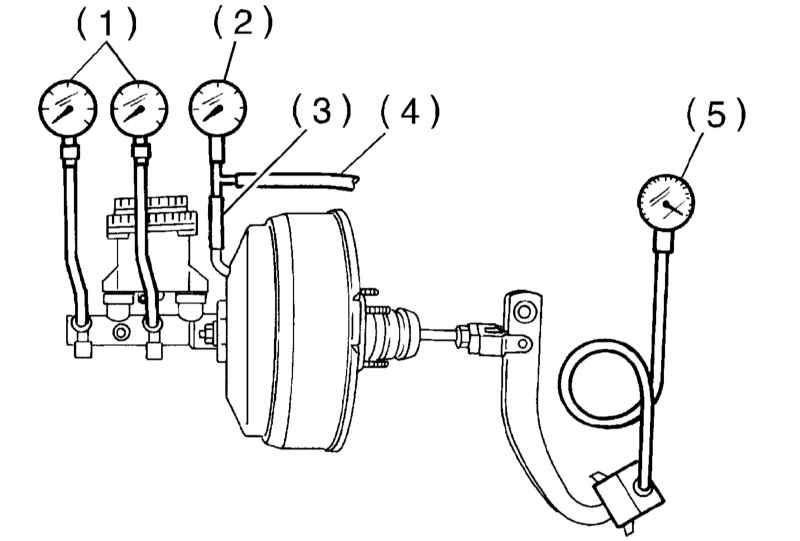

- Подсоедините к тормозному усилителю измерители.
|
|

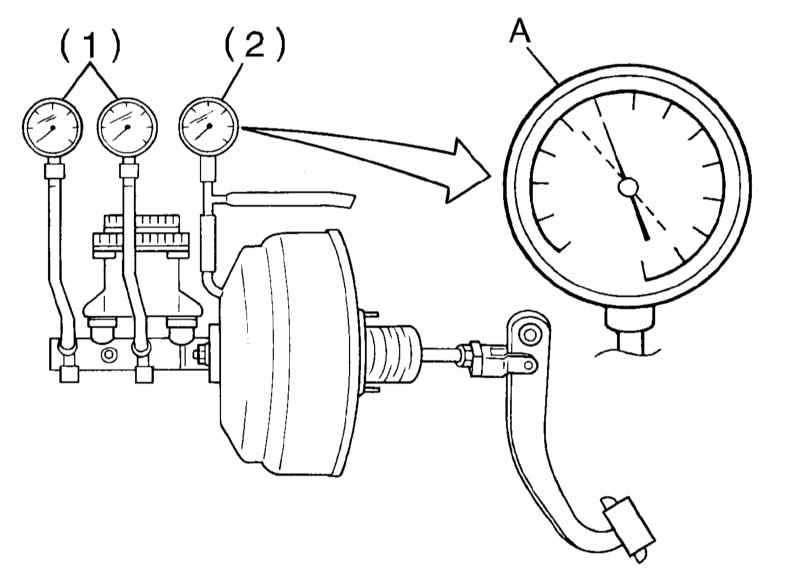

Проверка герметичности без нагрузки
|
|
- Запустите двигатель и не глушите его до тех пор, пока глубина разрежения в тормозном усилителе не достигнет точки
А = 66.7 кПа (500 мм рт. ст.), - педаль ножного тормоза не выжимайте.
- Заглушите двигатель и проследите за показаниями вакуумметра, - скорость снижения глубины разрежения в исправном усилителе составляет не более
3.3 кПа за 15 секунд. При выявлении признаков нарушения герметичности следует проверить состояние контрольного клапана, вакуумного шланга, оценить качество сварного шва корпуса, удостовериться в отсутствии повреждений диафрагмы и признаков развития утечек через пластину, уплотнитель и тарельчатый клапан. В случае необходимости замените сборку вакуумного усилителя.
|
|

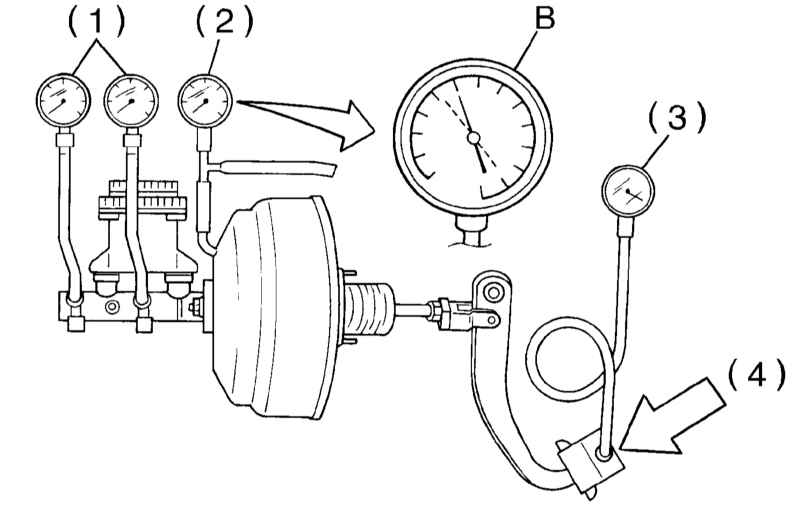

Проверка герметичности под нагрузкой
|
|
- Запустите двигатель, выжмите педаль ножного тормоза с усилием
20 кГс и, не отпуская ее, дождитесь опускания глубины разрежения в тормозном усилителе до точки
В = 66.7 кПа (500 мм рт. ст.).
- Заглушите двигатель и проследите за показаниями вакуумметра, - скорость падения разрежения опять-таки не должна превышать
3.3 кПа за 15 с. В случае необходимости произведите соответствующий восстановительный ремонт, либо замените усилитель.
|
|
Проверка гидравлического давления
|
|
- При заглушенном двигателе (глубина разрежения
0 мм рт. ст.) выжимание педали ножного тормоза с усилием
20 кГс должно поднимать давление в гидравлическом тракте до значения
1177 кПа (12 кГс/см2), - считайте показание манометра.
- Запустите двигатель и дождитесь опускания глубины разрежения до значения
66.7 кПа (500 мм рт. ст.), затем считайте показание манометра, - требуемое значение составляет
6867 кПа (70 кГс/см2). Неисправный вакуумный усилитель замените.
|
|
Проверка состояния контрольного клапана
|
|
|

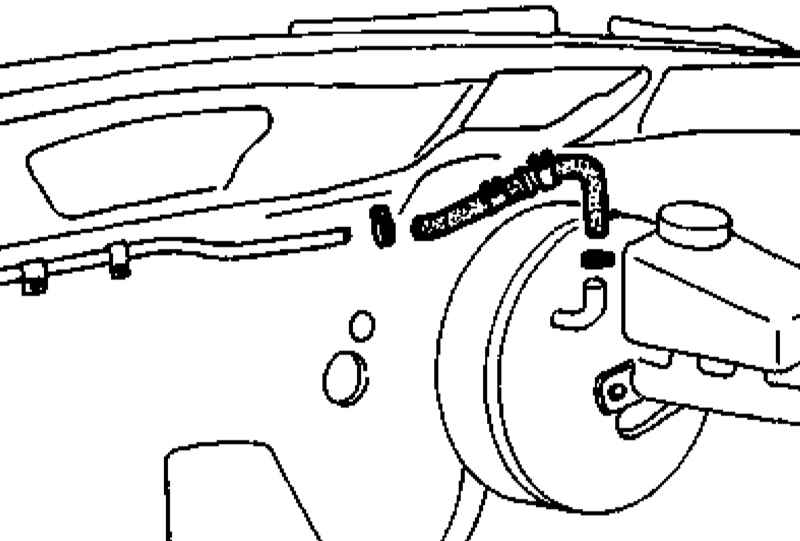

- Отсоедините от сборки тормозного усилителя вакуумный шланг.
|
- Контрольный клапан запрессован в шланг и направление его установки внутри последнего показано нанесенной на поверхность шланга стрелкой.
- Подуйте в шланг, - воздух должен свободно проходить в направлении двигателя, подсасывание же его в направлении тормозного усилителя не должно представляться возможным. Неисправный клапан подлежит замене.
|
|
|
