11.2. Проверки и регулировки педали ножного тормоза
Проверки педали ножного тормоза

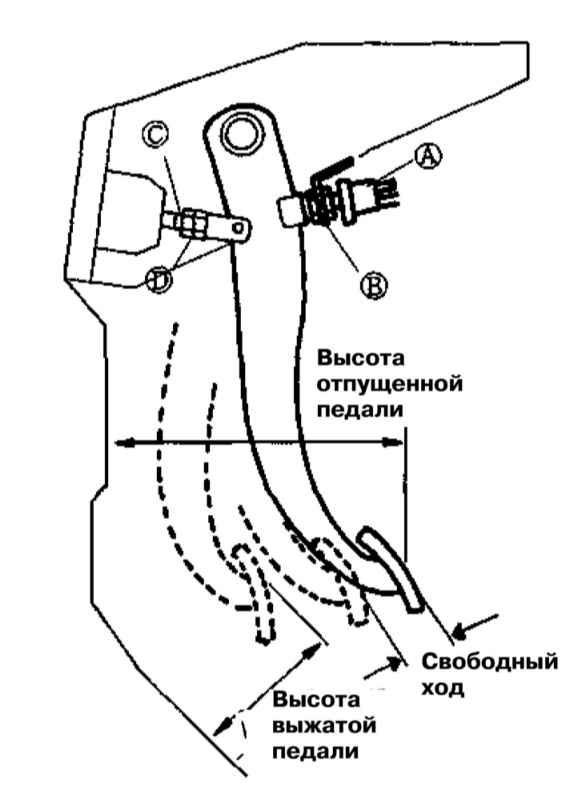

Высота педали в отпущенном положении
Проверка
Измерьте расстояние от центральной части колодки отпущенной педали до переборки двигательного отсека. Если результат измерения выходит за пределы допустимого диапазона (см.
Спецификации Главы Тормозная система), произведите соответствующую регулировку.
Регулировка
|
|
- Отсоедините электропроводку от датчика-выключателя стоп-сигналов (А).
- Отпустите контргайку (В) и, вращая датчик-выключатель (А), отведите его плунжер от рычага педали.
- Отпустите контргайку (D) и, вращая шток толкателя (D), отрегулируйте высоту положения отпущенной педали.
- Отрегулируйте величину свободного хода педали (см. ниже), затем затяните контргайку (D) с требуемым усилием (23.5 ÷ 34.3 Нм).
- Вращая датчик-выключатель стоп-сигналов (А), добейтесь, чтобы его плунжер легко прижался к рычагу педали. Затяните с требуемым усилием (13.7 ÷ 17.7 Нм) контргайку (В).
- Удостоверьтесь в исправности срабатывания стоп-сигналов уже при легком выжимании педали ножного тормоза, - при отпускании педали стоп-сигналы должны однозначно отключаться.
|
|
Величина свободного хода педали
Проверка
|
|
- Несколько раз выжмите педаль ножного тормоза с целью сброса остаточного разрежения в вакуумном усилителе.
- Слегка прижимая педаль пальцами руки, измерьте величину хода до момента возникновения сопротивления. Если результат измерения выходит за пределы допустимого диапазона (4 - 7 мм), произведите соответствующую регулировку.
|
|
Регулировка
|
|
- Отпустите контргайку (D) и произведите соответствующую корректировку путем вращения штока толкателя (А).
- Затяните контргайку с требуемым усилием.
|
|
Высота педали в выжатом положении
|
|
- Выжмите педаль с усилием 69 кГс и измерьте высоту ее положения над панелью пола. Если результат измерения составляет
менее 117 мм, прокачайте гидравлический тракт тормозной системы (см. Раздел
Прокачка тормозов). Если прокачка тормозов не приводит к исправлению ситуации, проверьте состояние автоматических регуляторов барабанных тормозных механизмов задних колес (см. Раздел
Обслуживание барабанных тормозных механизмов задних колес).
|
|
|
