11.17. Снятие, проверка установка колесных датчиков ABS

Датчики передних колес

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

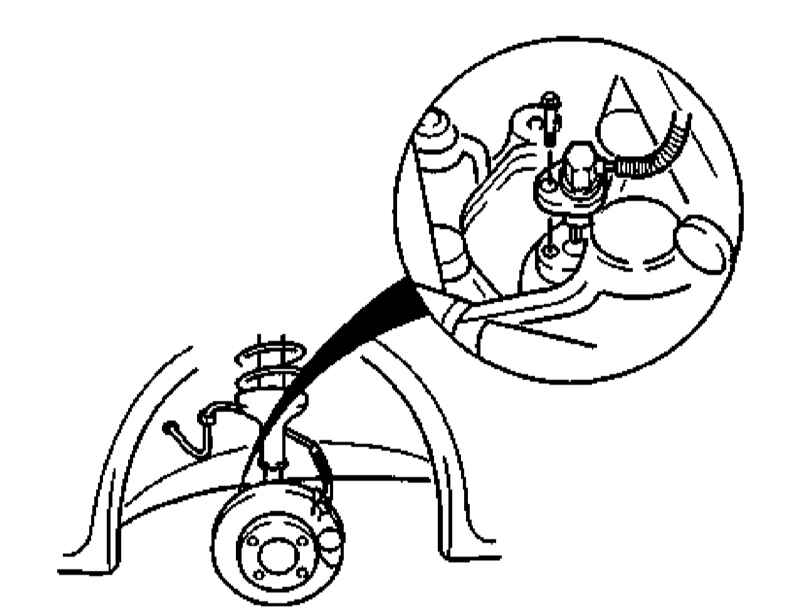

  1. Рассоедините контактный разъем электропроводки датчика.
  1. Выверните крепежный болт и снимите датчик.

Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Вывесьте автомобиль над землей и внимательно изучите состояние роторов колесных датчиков с задней стороны передних ступиц, - в случае выявления поврежденных зубьев ротор подлежит замене (см. Раздел Замена роторов датчиков ABS передних колес).

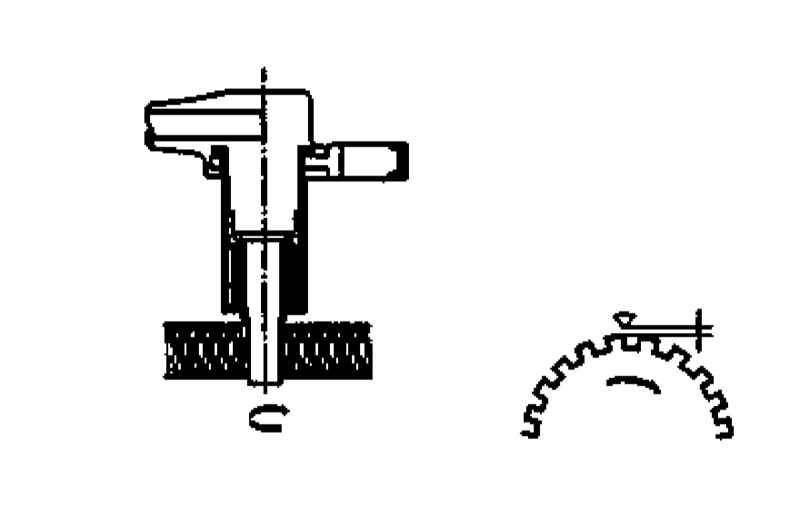

  1. Измерьте зазор между чувствительным элементом датчика и зубьями его ротора, - требуемое значение составляет 0.3 ÷ 1.0 мм.
  1. Измерьте сопротивление датчика, - результат измерения не должен выходить за пределы диапазона 1385 ± 110 Ом.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установка производится в обратном порядке, - предварительно тщательно зачистите посадочную поверхность датчика. Требуемое значение усилия затягивания крепежного болта составляет 9.5 Нм.

Датчик задних колес

Снятие

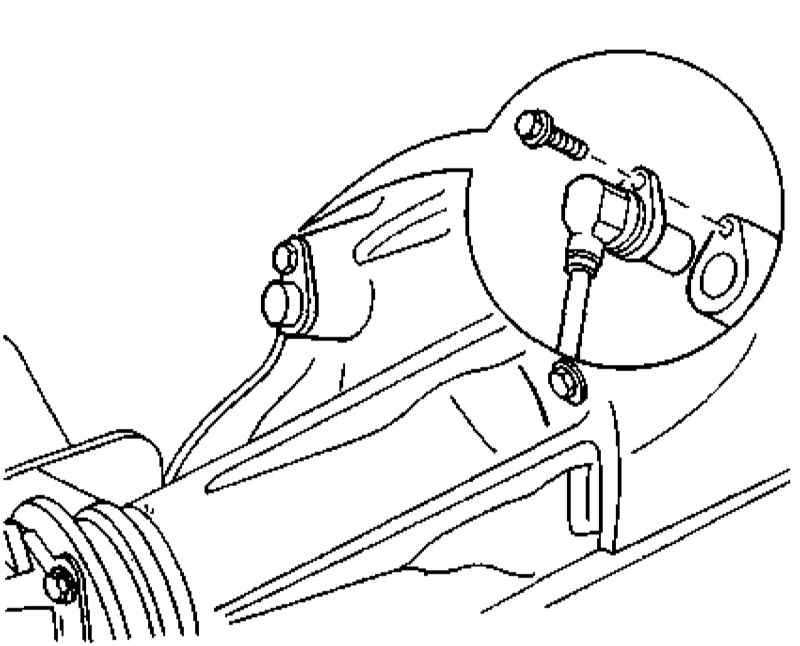

Задний датчик закреплен на картере редуктора заднего моста и отслеживает обороты ведомой шестерни главной передачи, - ротор датчика закреплен на коробке межколесного дифференциала.

Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

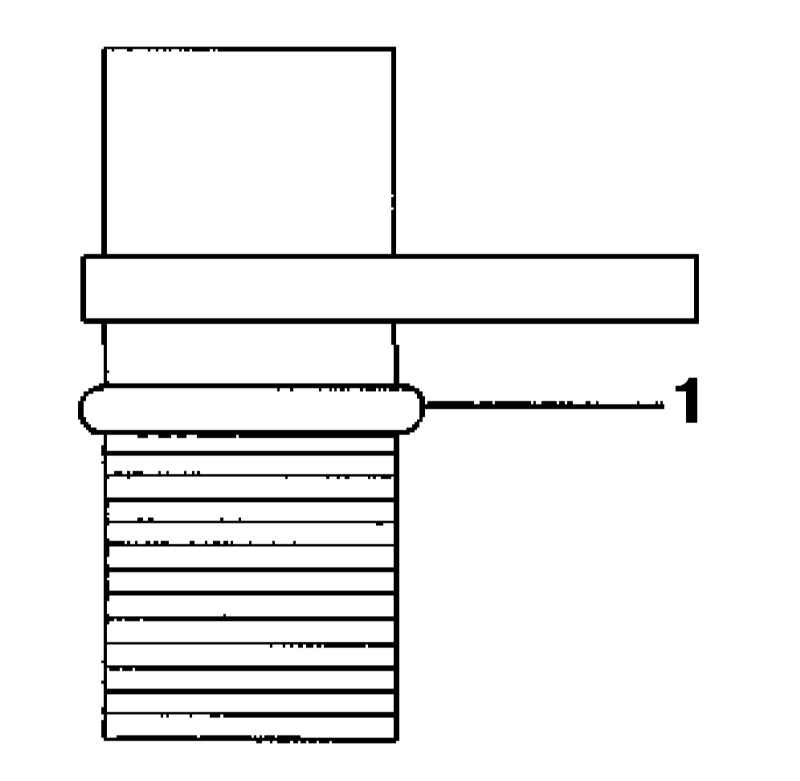

  1. Оцените состояние уплотнительного кольца (1) датчика, - в случае необходимости произведите замену.

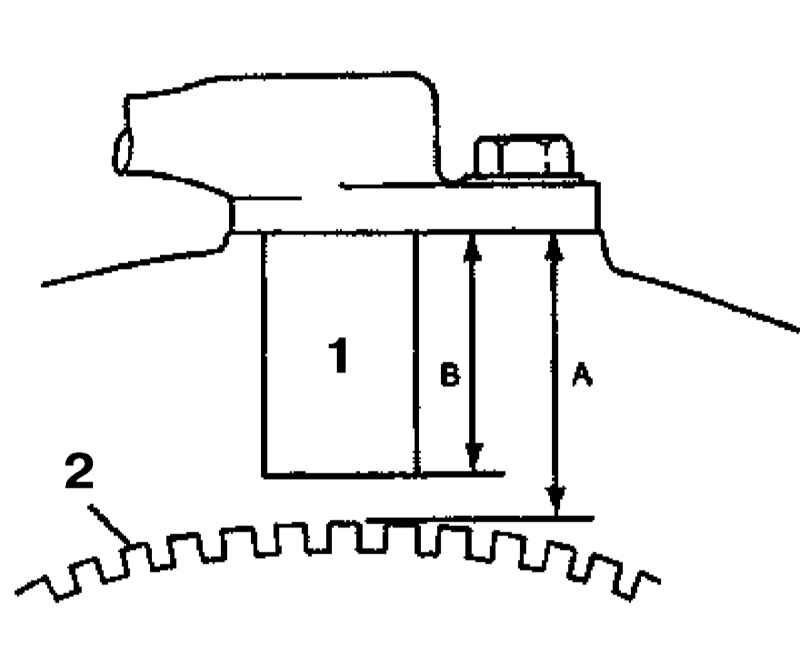

  1. Измерьте расстояние (А) между посадочной поверхностью датчика (1) и зубьями его ротора (2).
  1. Измерьте длину чувствительного элемента датчика (В).
  2. Путем вычитания результата второго измерения из результата первого (А – В) определите величину рабочего зазора, - требуемое значение лежит в пределах диапазона 0.5 ÷ 1.0 мм.
  3. Если результат вычисления составляет менее 0.55 мм, подберите соответствующей толщины регулировочную шайбу.
  4. При чрезмерной величине зазора датчик следует заменить.
  5. Измерьте сопротивление датчика, - результат измерения не должен выходить за пределы диапазона 1000 ± 50 Ом.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установка производится в обратном порядке, - предварительно тщательно зачистите посадочную поверхность датчика. Требуемое значение усилия затягивания крепежного болта составляет 9.5 Нм.
