11.13. Снятие и установка рычага стояночного тормоза, регулировка приводного троса

Снятие и установка

При снятии действуйте в порядке нумерации компонентов.

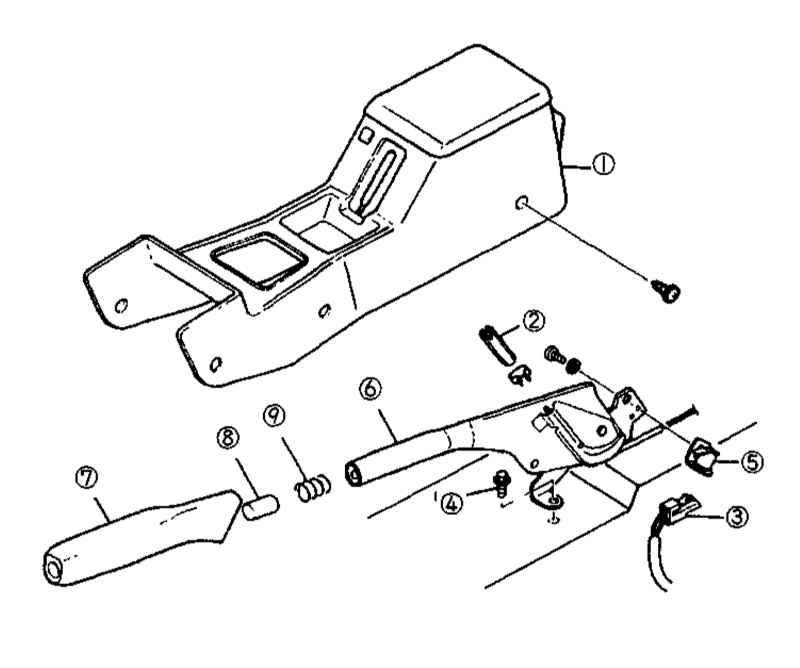

Детали установки рычага привода стояночного тормоза


1 — Крышка рычажной сборки 2 — Регулировочная гайка 3 — Разъем электропроводки 4 — Болт	5 — Датчик-выключатель активации контрольной лампы 6 — Рычаг привода стояночного тормоза 7 — Рукоятка 8 — Кнопка отпускания блокировки 9 — Пружина

ПОРЯДОК ВЫПОЛНЕНИЯ

Внимательно изучите состояние снятых компонентов, дефектные детали замените.
Установка производится в обратном порядке, - в заключение не забудьте отрегулировать привод стояночного тормоза.

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

Потяните рычаг вверх с усилием 10 кГс, - ход рычага должен составить 6 ÷ 8 щелчков храповика, - в случае необходимости произведите соответствующую корректировку.
Запустите двигатель и произведите несколько торможений при движении автомобиля задним ходом.
Заглушите двигатель.
Выверните винт крепления крышки привода стояночного тормоза.
Снимите фиксатора и выполните требуемую корректировку путем вращения регулировочной гайки в передней части приводного троса.
Закончив регулировку, включите зажигание и взведите рычаг стояночного тормоза на один щелчок храповика, - удостоверьтесь в исправности срабатывания контрольной лампы тормозной системы в комбинации приборов. Отпустите рычаг и проверьте свободу вращения задних колес. Не забудьте установить на место фиксатор регулировочной гайки.
