11.8. ШРУС типа Трипоид

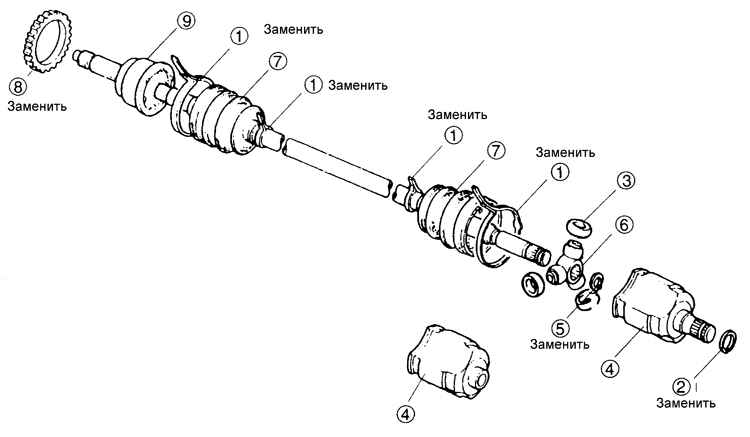

ШРУС типа Трипоид

1 – хомут крепления защитного чехла;
2 – стопорное кольцо;
3 – ролик;
4 – корпус шарнира (внешнее кольцо);

5 – пружинное стопорное кольцо;
6 – опора роликов трипоидного соединения;
7 – защитный чехол;
8 – ротор датчика ABS;
9 – приводной вал с шарниром

Предупреждение

Перед сборкой заполните шарнир и защитный чехол требуемым количеством смазки. При ремонте ШРУСа исключите попадание в него пыли и инородных частиц. Не промывайте ШРУС при его разборке.
