11.7. Ремонт поворотного кулака

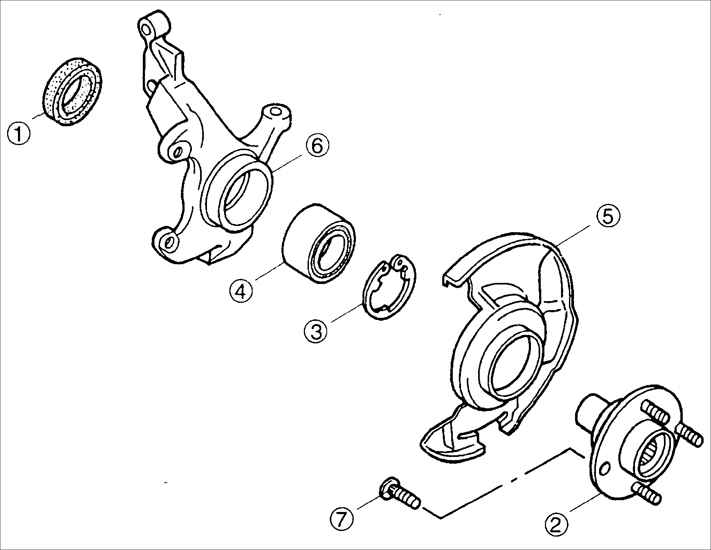

Поворотный кулак

1 – масляное уплотнительное кольцо (заменить);
2 – ступица переднего колеса;
3 – стопорное кольцо (заменить);
4 – подшипник колеса;

5 – тормозной щит;
6 – поворотный кулак;
7 – направляющий болт крепления колеса

Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите масляное уплотнительное кольцо ступицы переднего колеса.

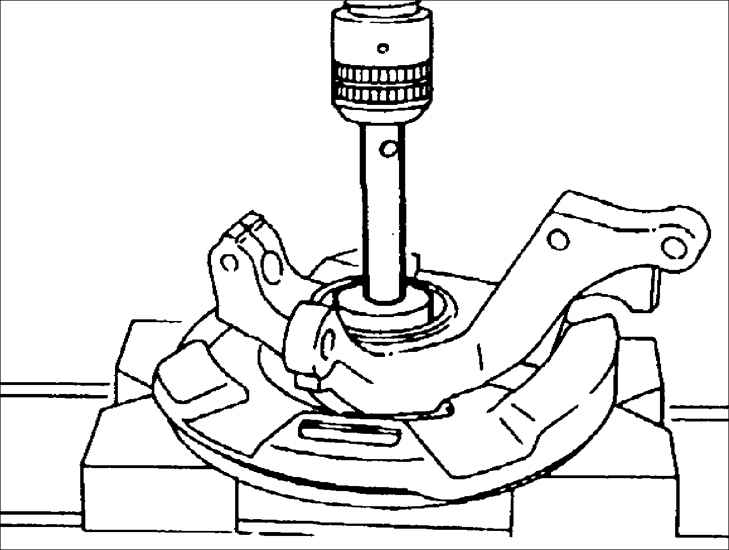

	2. Прессом с оправкой соответствующего диаметра выдавите ступицу из поворотного кулака.
3. Снимите стопорное кольцо.

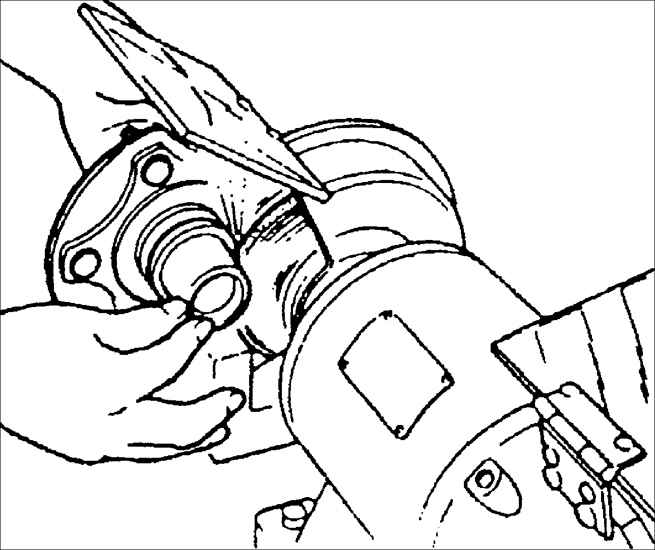

Предупреждение Если внутреннее кольцо подшипника остается на ступице колеса, расточите внутреннюю секцию кольца, до толщины стенки 0,5 мм. Затем, молотком и зубилом выбейте остатки внутренней секции кольца.
	4. Прессом с оправкой соответствующего диаметра выдавите подшипник колеса из поворотного кулака.
Предупреждение Без необходимости не снимайте тормозной щит. Если тормозной щит снимался, не используйте его повторно.
	5. Отметьте взаимное положение тормозного щита и поворотного кулака, для правильной повторной установки тормозного щита.

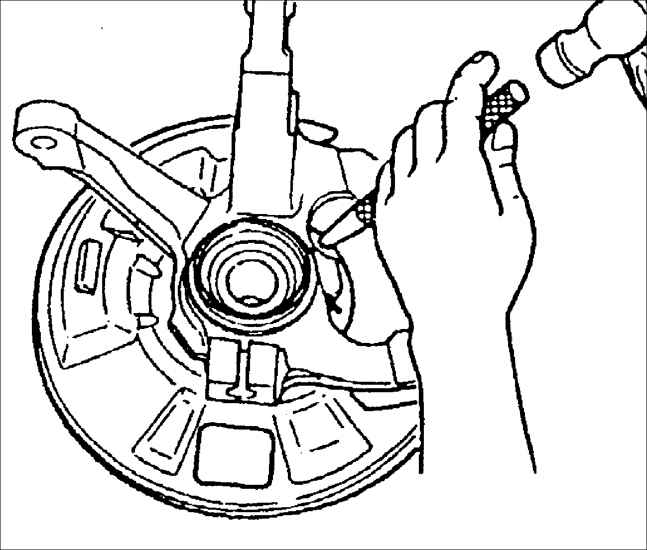

	6. Молотком и зубилом сбейте тормозной щит с поворотного кулака.
Предупреждение Без необходимости не снимайте направляющие болты крепления колеса. Если направляющие болты крепления колеса снимались, не используйте их повторно.

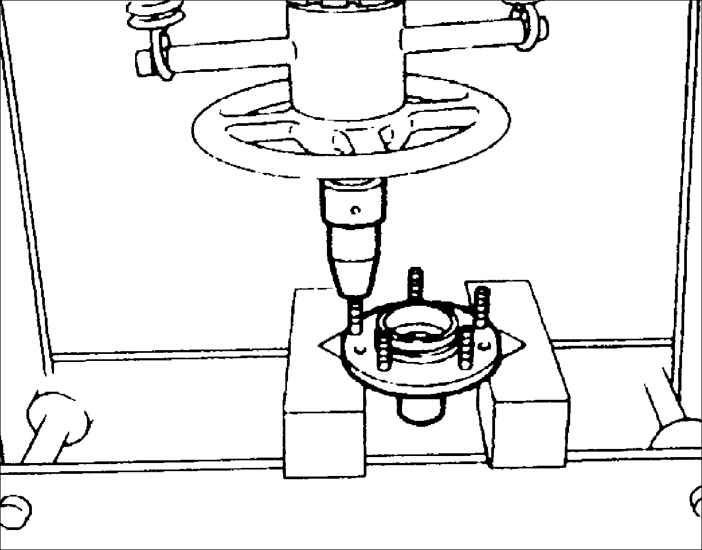

7. Прессом с оправкой соответствующего диаметра выдавите из ступицы направляющие болты крепления колеса.

Сборка

ПОРЯДОК ВЫПОЛНЕНИЯ

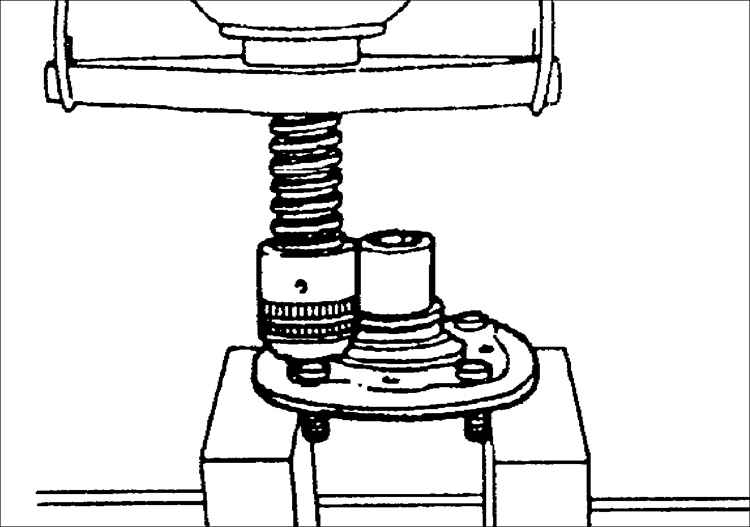

	1. Прессом с оправкой соответствующего диаметра запрессуйте в ступицу новые направляющие болты крепления колеса.

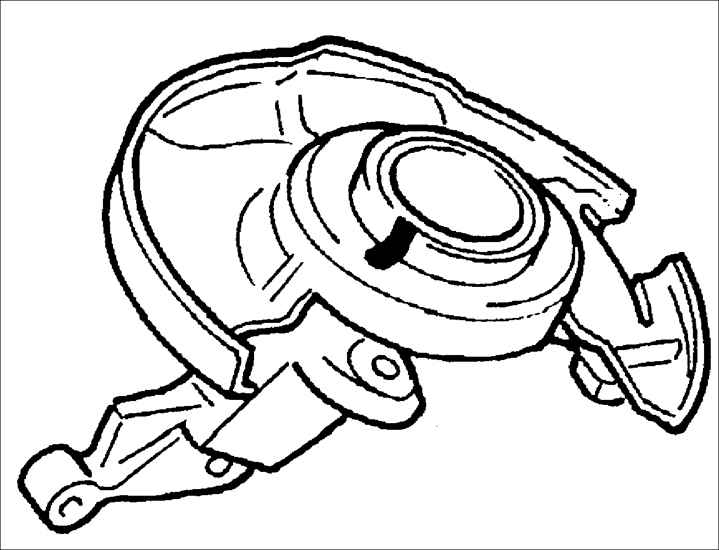

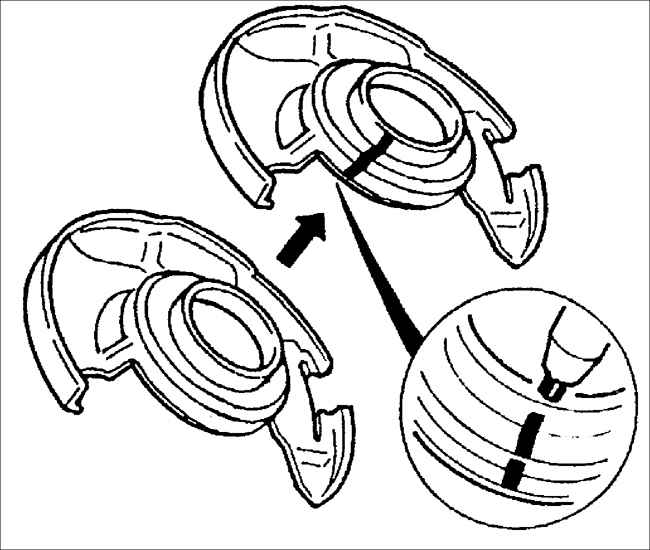

	2. Нанесите на новый тормозной щит метку на том же месте, что и на снятом тормозном щите.
3. Совместите метку на новом тормозном щите с меткой на поворотном кулаке.

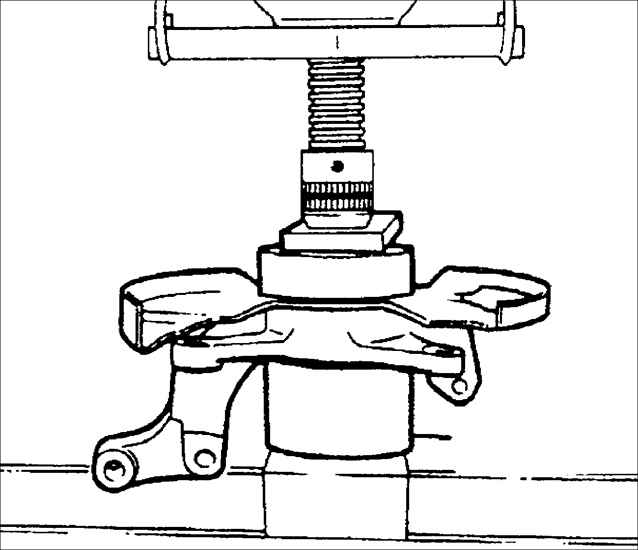

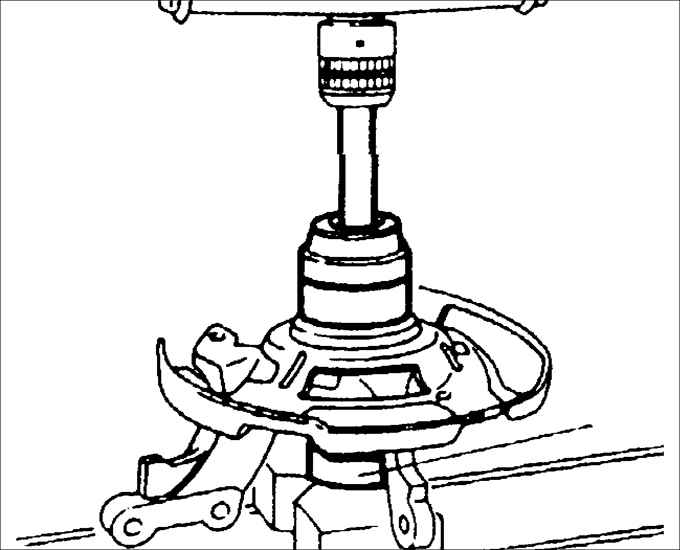

	4. Прессом с оправкой соответствующего диаметра запрессуйте тормозной щит на поворотный кулак.

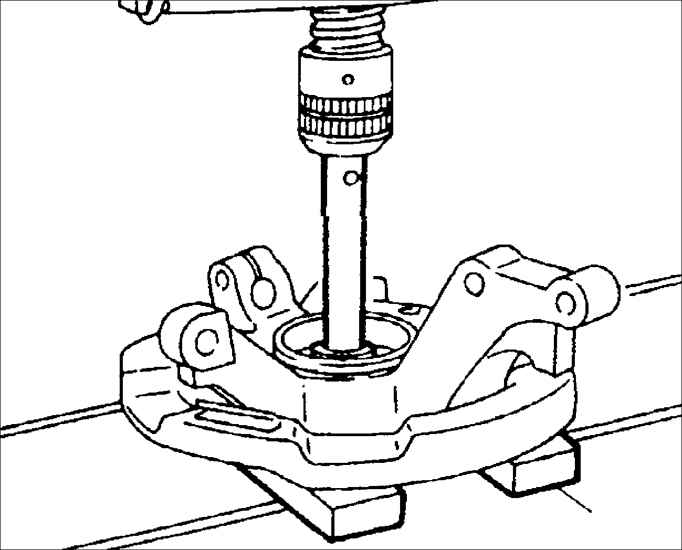

	5. Прессом с оправкой соответствующего диаметра запрессуйте новый подшипник колеса.

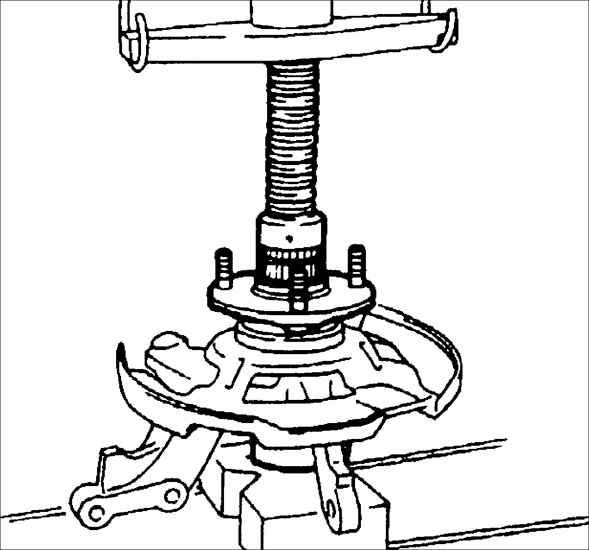

	6. Прессом с оправкой соответствующего диаметра запрессуйте ступицу.
Предупреждение Используйте новое масляное уплотнительное кольцо. Установить новое масляное уплотнительное кольцо так, чтобы оно находилось на одном уровне с торцом поворотного кулака.

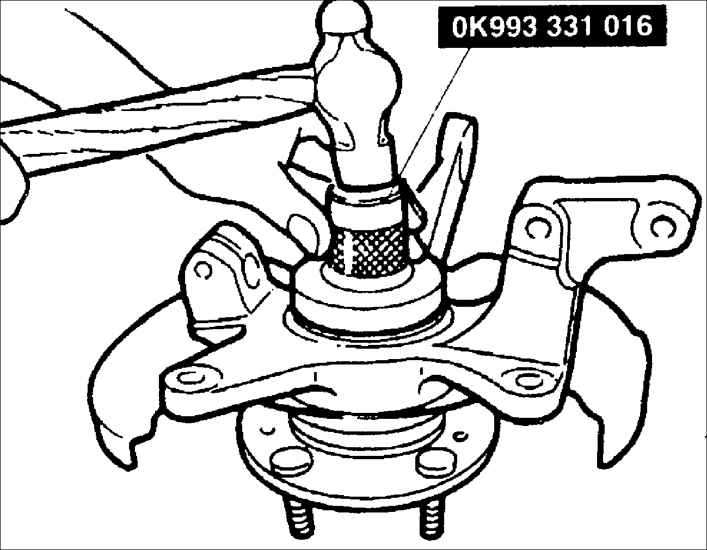

	7. Молотком и специальной оправкой OK993 331 016 установите новое масляное уплотнительное кольцо.
