11.5. Задняя ось

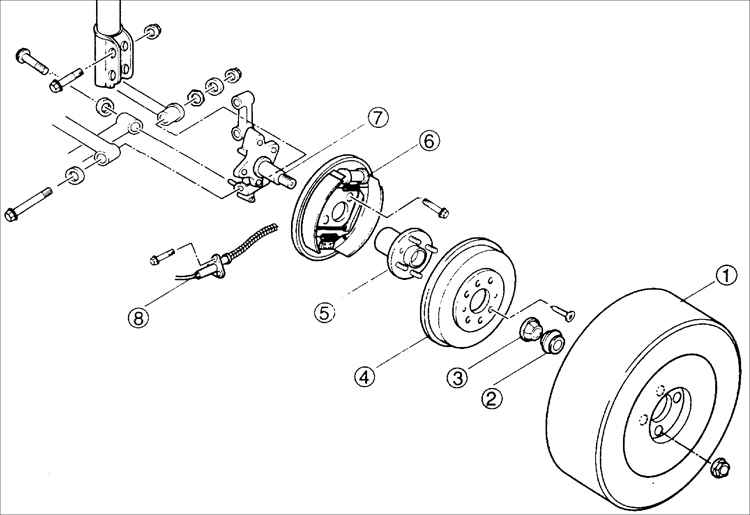

Задняя ось

1 – колесо;
2 – пылезащитный колпачок;
3 – контргайка (заменить);
4 – тормозной барабан (или диск);

5 – ступица с подшипником;
6 – задний тормозной механизм;
7 – ось;
8 – трос стояночного тормоза

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднимите автомобиль и закрепите на опорах.
2. Выверните четыре гайки крепления колеса.
3. Снимите колесо.
4. Снимите пылезащитный колпачок, отогните буртик и отверните контргайку и два болта крепления тормозного барабана.
5. Снимите тормозной барабан (или диск) с заднего тормозного механизма.
6. Снимите ступицу с подшипником.
Предупреждение После отсоединения тормозной трубки, закройте ее подходящей пробкой, чтобы исключить утечку тормозной жидкости.

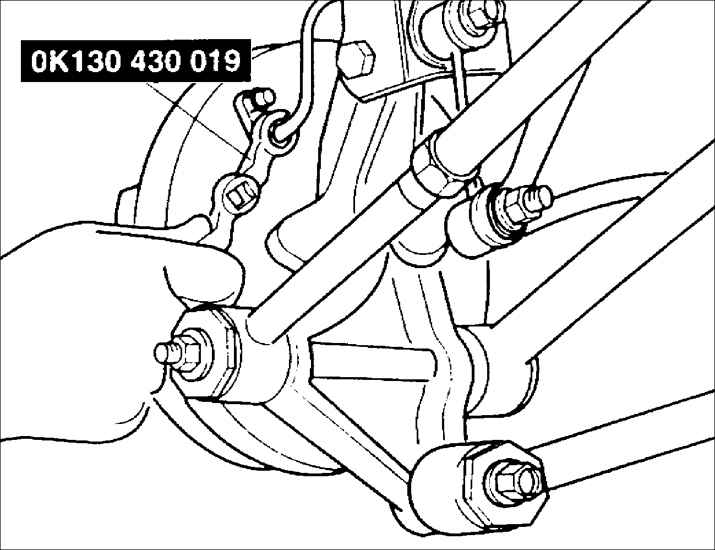

	7. Специальным ключом OK130 430 019 отверните соединительную гайку крепления тормозной трубки.
8. Выверните два болта и снимите задний тормозной механизм.
9. Отсоедините две поперечных тяги и продольный рычаг от опоры задней ступицы.
10. Ослабьте и затем выверните два болта крепления стойки задней подвески к опоре ступицы.
11. Снимите опору ступицы из стойки задней подвески.
12. Проверьте состояние всех деталей и, при необходимости, восстановите или замените поврежденные детали.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите опору ступицы в стойку задней подвески и закрепите двумя болтами и гайками. Момент затяжки: 93–116 Н•м
2. Установите две поперечных тяги на опору ступицы и закрепите болтом и гайкой. Момент затяжки: 93–116 Н•м
3. Установите продольный рычаг на опору ступицы и закрепите болтом. Момент затяжки: 43–61 Н•м
4. Установите задний тормозной механизм и закрепите четырьмя болтами. Момент затяжки: 45–67 Н•м
	5. Специальным ключом OK130 430 019 заверните соединительную гайку крепления тормозной трубки. Момент затяжки: 13–18 Н•м
6. Установите ступицу с подшипником.
7. Установите тормозной барабан (или диск) на задний тормозной механизм и закрепите двумя болтами. Момент затяжки: 9,8–15 Н•м

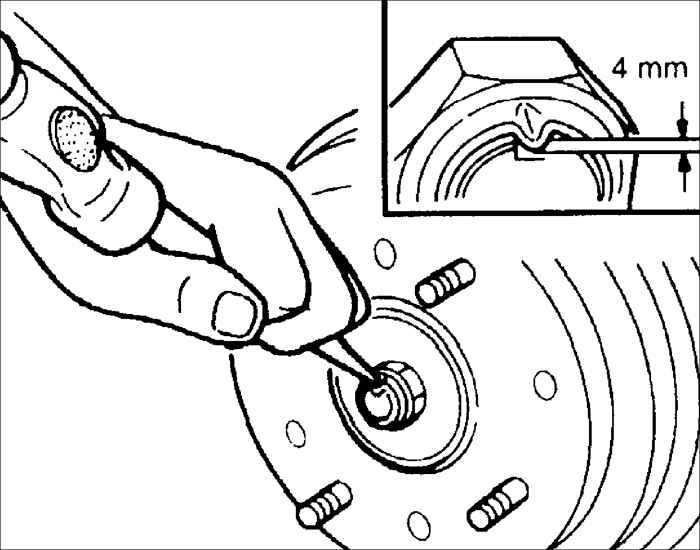

	8. Наверните новую гайку с буртиком и забейте буртик гайки в паз ступицы. Момент затяжки: 210–279 Н•м
9. Установите колесо.
10. Затяните гайки крепления колеса. Момент затяжки: 88–118 Н•м
12. Опустите автомобиль.
13. Проверьте углы установки задних колес.
