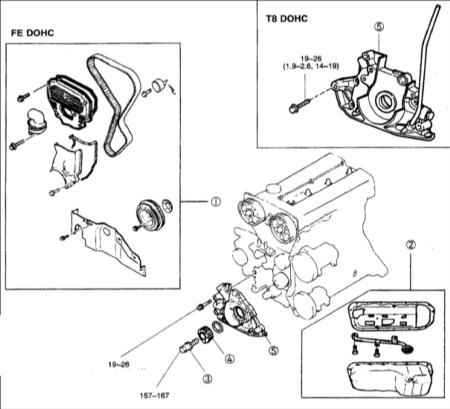

3.8. Масляный насос
1 – зубчатый ремень;
2 – масляный поддон картера;
3 – болт крепления шкива зубчатого ремня; |
4 – шкив зубчатого ремня;
5 – масляный насос. |

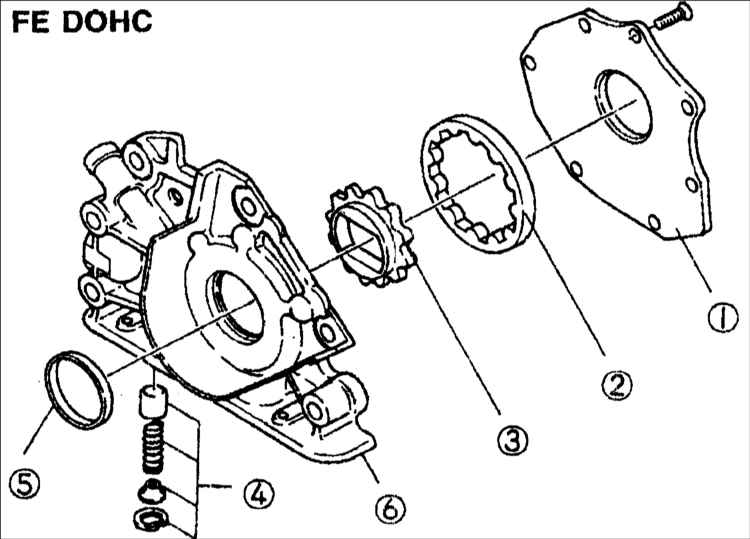

Масляный насос двигателя FE DOHC
1 – крышка масляного насоса;
2 – внешний ротор;
3 – внутренний ротор; |
4 – предохранительный клапан;
5 – сальник;
6 – корпус масляного насоса. |
Масляный насос двигателя Т8 DOHC
1 – крышка масляного насоса;
2 – внешний ротор;
3 – внутренний ротор; |
4 – предохранительный клапан;
5 – сальник;
6 – корпус масляного насоса. |
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините провод от отрицательной клеммы
аккумуляторной батареи. |
| 2. Выверните пробку слива масла и слейте масло
из двигателя. |
| 3. Снимите зубчатый ремень привода газораспределительного
механизма. |
| 4. Снимите масляный поддон и маслозаборную трубку
с сетчатым фильтром. |
| 5. Выверните болт крепления шкива зубчатого
ремня коленчатого вала. |
| 6. Снимите шкив зубчатого ремня с коленчатого
вала. |
| 7. Выверните болты крепления масляного насоса
и снимите масляный насос с блока цилиндров двигателя. |
|
Разборка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Выверните семь винтов и снимите крышку
масляного насоса. |
| 2. Снимите внешний и внутренний роторы из корпуса
масляного насоса. |
| 3. Снимите. |
| 4. Снимите сальник масляного насоса. |
|
Проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Проверьте состояние и, при
необходимости, замените следующие детали:
– деформированные или поврежденные корпус и/или крышку масляного насоса;
– изношенный или поврежденный плунжер;
– ослабленную или сломанную пружину. |
 |
2. Металлической линейкой и щупом
измерьте боковой зазор роторов масляного насоса.
Предельно допустимый боковой зазор роторов масляного насоса:
0,10 мм
|
 |

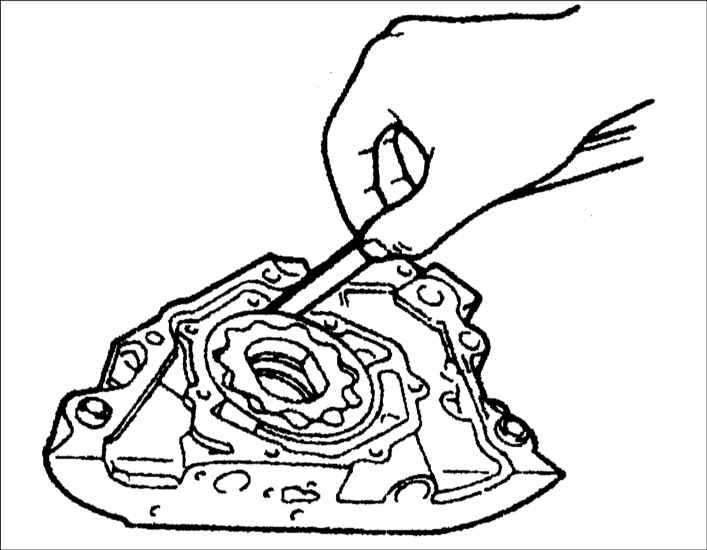

3. Щупом измерьте зазор между
зубьями роторов масляного насоса.
Предельно допустимый зазор между зубьями роторов масляного насоса:
0,18 мм
|
 |
4. Щупом измерьте зазор между
внешним ротором и корпусом масляного насоса.
Предельно допустимый зазор между внешним ротором и корпусом
масляного насоса: 0,20 мм
|
|
Сборка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Смажьте моторным маслом рабочую
кромку нового сальника и гнездо сальника. |
 |

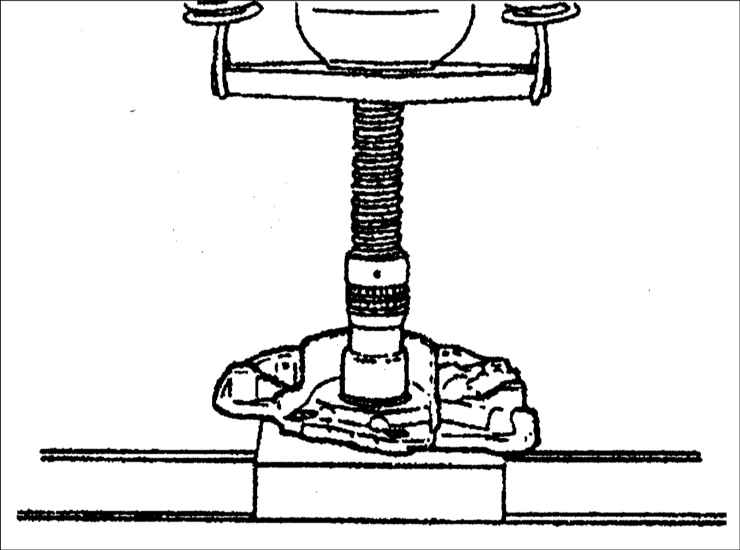

2. Запрессуйте сальник в гнездо
корпуса насоса. |
| 3. Установите в корпус насоса плунжер
и пружину. |
| 4. Установите упорное кольцо. |

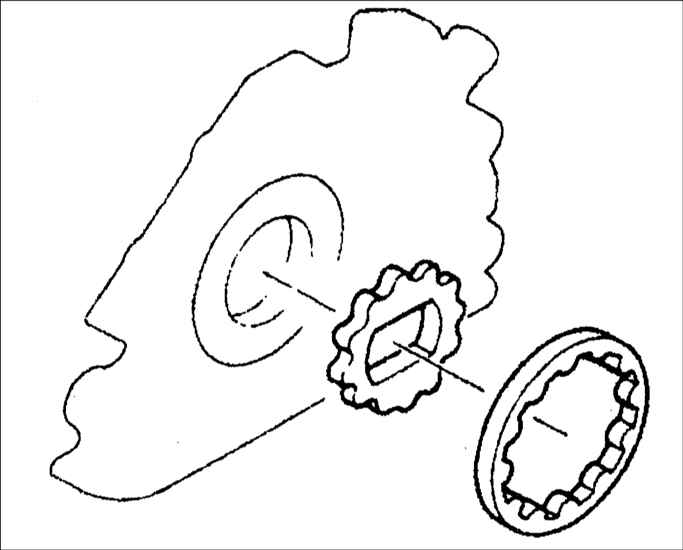

| 5. Установите внешний и внутренний
роторы в корпус масляного насоса. |
| 6. Нанесите тонкий слой герметика
на резьбу винтов крепления крышки. |
7. Установите крышку масляного
насоса и закрепите винтами.
Моменты затяжки: 6–9Н•м |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Нанесите консистентную смазку
на новое уплотнительное кольцо и вставьте его в корпус масляного насоса. |
 |
2. Нанесите непрерывный слой
герметика на сопрягаемую поверхность масляного насоса. После нанесения
герметика необходимо установить масляный насос не более чем через
5 мин. |
| 3. Установите масляный насос и
закрепите болтами. |
| 4. Дальнейшая установка проводится
в последовательности, обратной снятию. |
| 5. Залейте в двигатель необходимое
количество требуемого моторного масла. |
| 6. Подсоедините провод к отрицательной
клемме аккумуляторной батареи. |
| 7. Пустите двигатель и проверьте
отсутствие утечек масла. |
| 8. Проверьте уровень моторного масла
и, при необходимости, доведите его до нормы. |
|
|
