3.7. Масляный поддон

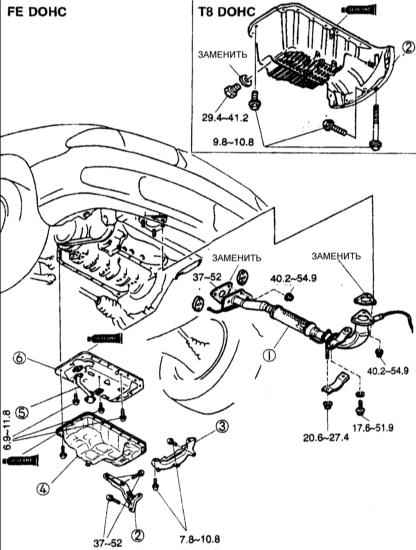

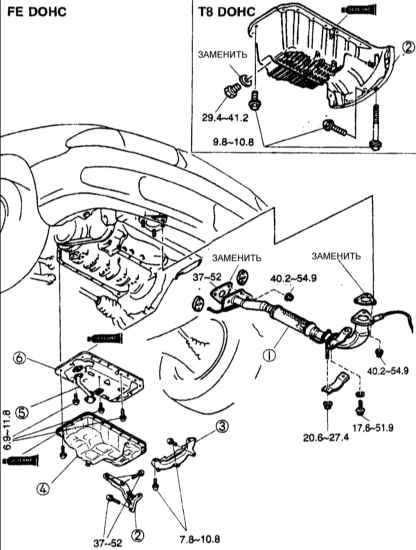

1 – приемная выхлопная труба и кронштейн;
2 – угловая пластина;
3 – нижняя крышка картера сцепления (двигатель FE);

4 – масляный поддон;
5 – маслоприемник;
6 – элемент жесткости.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

2. Слейте масло из двигателя.

3. Выверните болты и снимите нижнюю и боковую крышки.

4. Выверните болты и снимите приемную выхлопную трубу и кронштейн.

5. Выверните болты и снимите угловую пластину.

6. Выверните болты и снимите нижнюю крышку картера сцепления (двигатель FE).

7. Выверните болты крепления масляного поддона. Лезвием плоской отвертки, вставленной между масляным поддоном и элементом жесткости блока цилиндров, отделите масляный поддон от блока цилиндров.

Предупреждение

Не вставляйте отвертку между блоком цилиндров и масляным поддоном, так как это может повредить сопрягаемые поверхности.

Отделяя масляный поддон с помощью рычага, не погните его.

Очищая поддон от герметика, не повредите и не поцарапайте привалочную поверхность.

8. Снимите масляный поддон.

Предупреждение

Если масляный поддон многократно используется, удалите все посторонние материалы с сопрягаемых поверхностей масляного поддона и блока цилиндров.

9. Отверните болты и снимите маслоприемник.

10. Отверните болты и снимите элемент жесткости.

11. Установка масляного поддона проводится в последовательности, обратной снятию.
