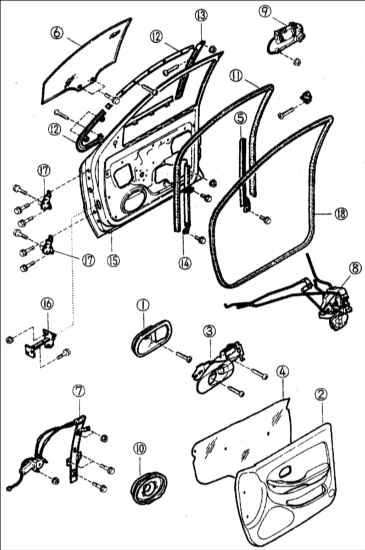

16.5. Передняя дверь
1 – крышка внутренней ручки;
2 – обивка двери;
3 – внутренняя ручка;
4 – защитный экран двери;
5 – направляющая стекла "В";
6 – стекло;
7 – стеклоподъемник;
8 – замок двери;
9 – наружная ручка;
|
10 – громкоговоритель;
11 – направляющий паз стекла;
12 – окантовка двери;
13 – отделка двери;
14 – направляющая стекла "А";
15 – каркас передней двери;
16 – ограничитель открытия двери;
17 – петля двери;
18 – уплотнение двери. |
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините провод от отрицательной
клеммы аккумуляторной батареи. |
 |

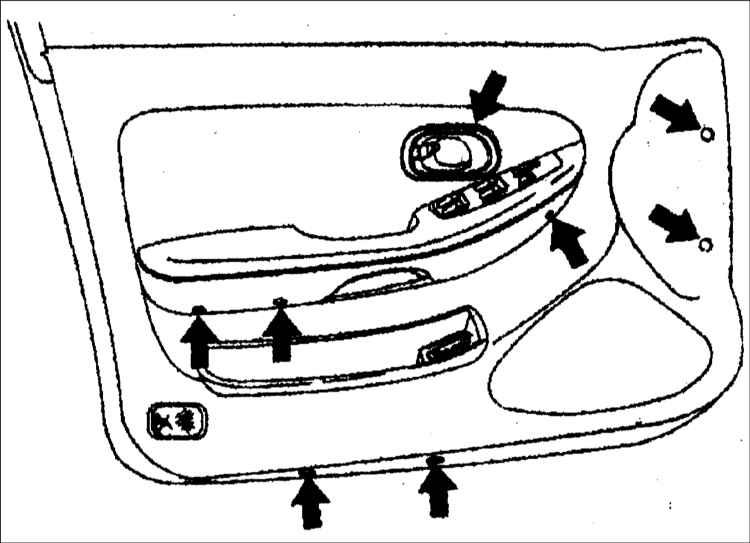

2. Снимите внутреннюю ручку,
подлокотник, ручку стеклоподъемника и облицовку двери. |
Предупреждение
 Для автомобилей
с электрическими стеклоподъемниками и замками двери отключите разъем
жгута проводов.
|

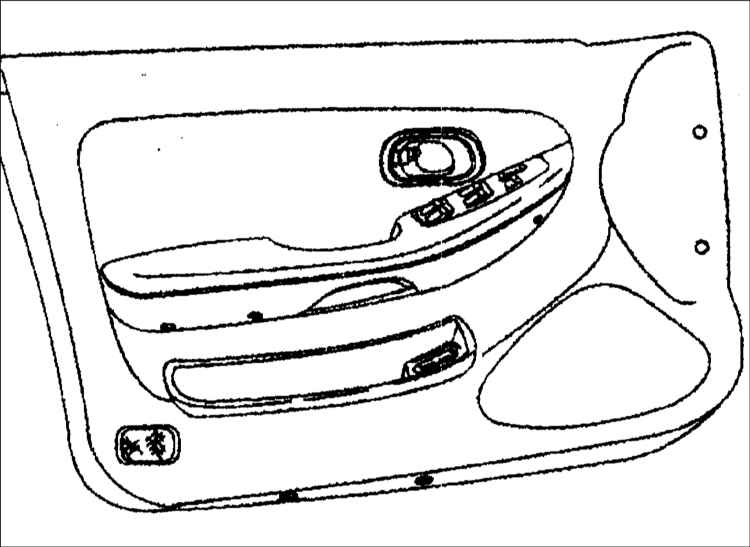

| 3. Снимите обивку двери. |
Предупреждение
Обивку двери
снимайте осторожно, чтобы ее можно было использовать повторно.
|
 |

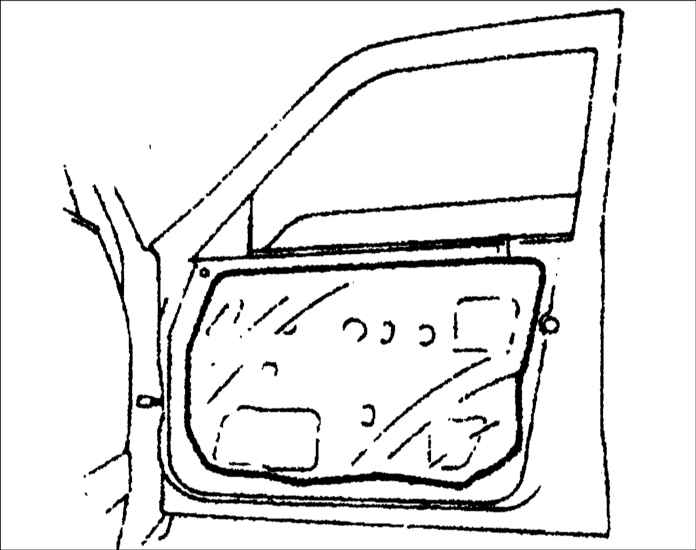

4. Снимите защитный экран двери. |
Предупреждение
Снимайте защитный
экран двери осторожно, чтобы его можно было использовать повторно.
При необходимости
смажьте ограничитель открытия двери.
|
 |

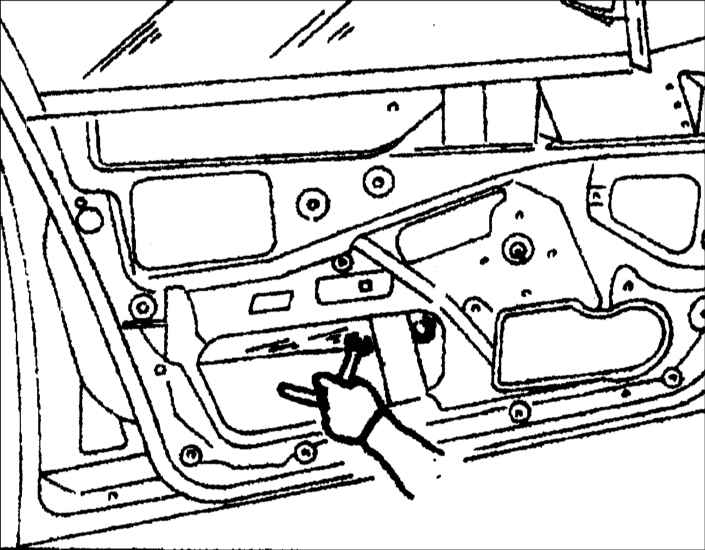

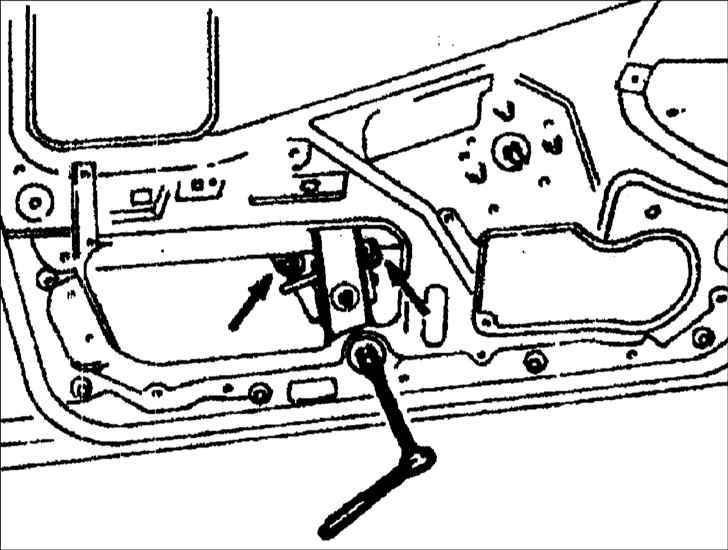

5. Передвиньте болт крепления стекла двери,
чтобы его можно было извлечь из рабочего отверстия. |
 |
6. Выверните болт крепления направляющей
стекла двери, а затем снимите направляющую стекла двери. |
 |
7. Выверните болт крепления стекла двери. |
 |
8. Снимите стекло двери, подняв его вверх. |
Предупреждение
Осторожно снимайте
стекло, чтобы не повредить его.
|

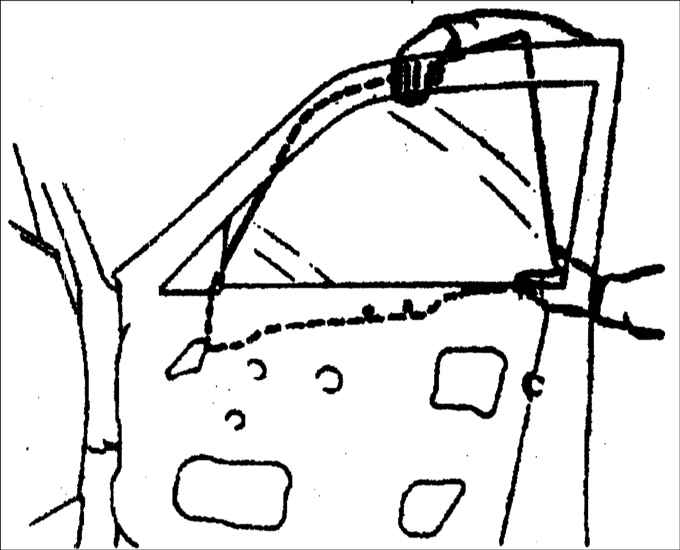

| 9. Снимите желобок и уплотнитель. |
Предупреждение
Желобок и уплотнитель
представляют собой одну деталь.
|
|
|

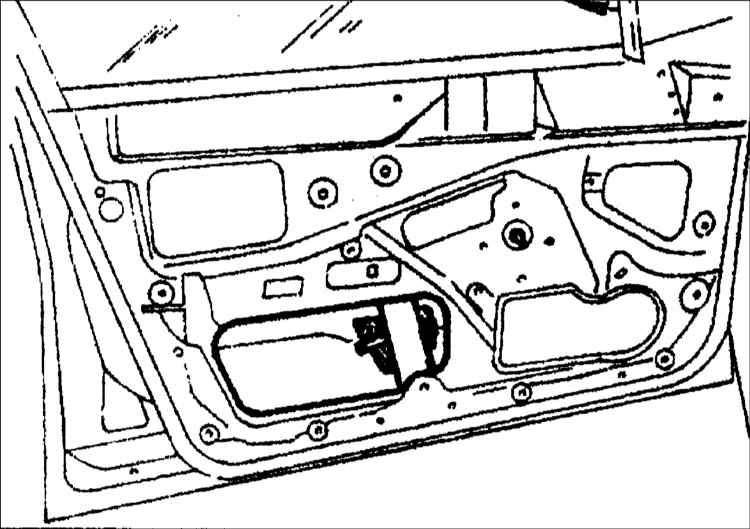

10. Выверните болты крепления стеклоподъемника,
а затем достаньте стеклоподъемник через рабочее отверстие. |
| 11. Снимите стеклоподъемник, тягу
и установочные гайки крепления наружной ручки. |
 |
12. Снимите наружную ручку. |
 |

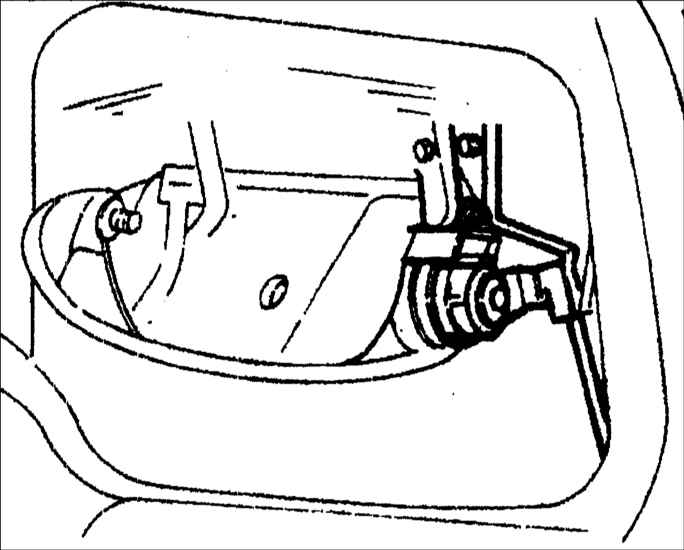

13. Снимите держатель цилиндра замка, а затем
снимите привод замка двери. |
 |
14. Выверните винты и снимите замок двери
в сборе. |

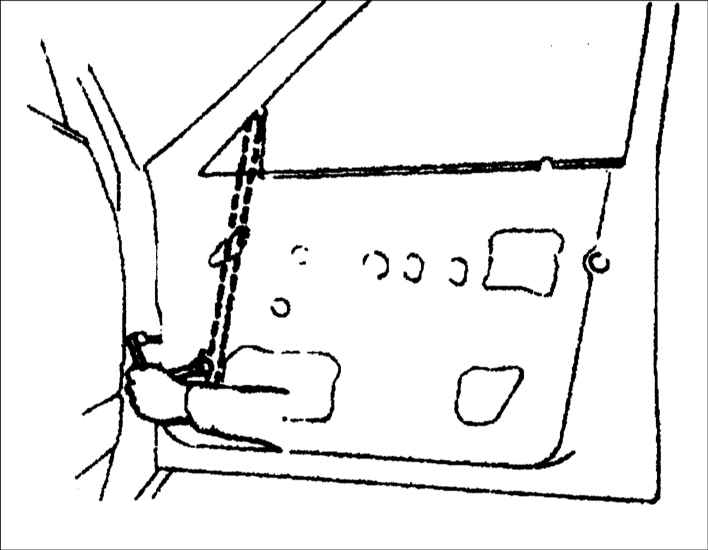

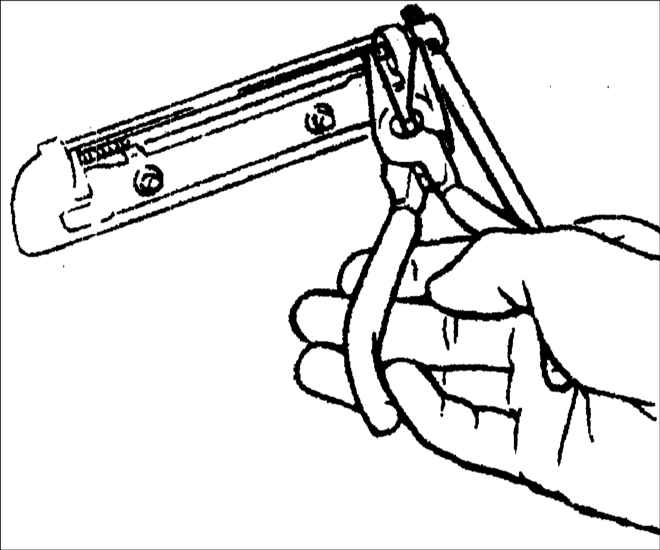

| 15. Удалите штифт ограничителя открывания
двери. |

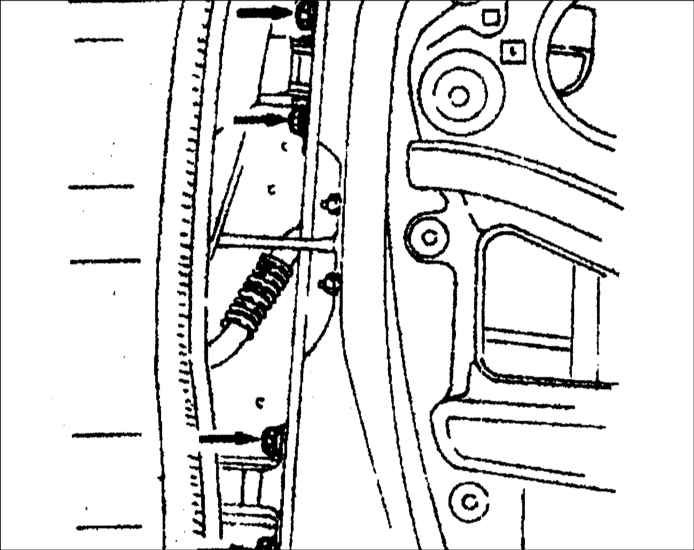

| 16. Выверните болты крепления петли
двери и снимите дверь. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
Установку двери проводите
в последовательности, обратной снятию, с учетом следующего. |
 |
Предупреждение
Перед установкой
стекла двери проверьте, чтобы не было повреждено уплотнение стекла
двери. После установки стеклоподъемника отрегулируйте его так, чтобы
стекло двери легко и плавно перемещалось вверх и вниз.
При необходимости
смажьте ограничитель открытия двери.
Моменты затяжки, Н•м
Замок двери в сборе: 4,2–6,18
Наружная ручка: 8,8–13
Направляющая стекла: 7,8–11
Гайка крепления стеклоподъемника: 8,8–13
Болт крепления стеклоподъемника: 7,8–11
Собачка замка двери: 18–26
Болт крепления петли двери: 18–29
|
|
Регулировка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

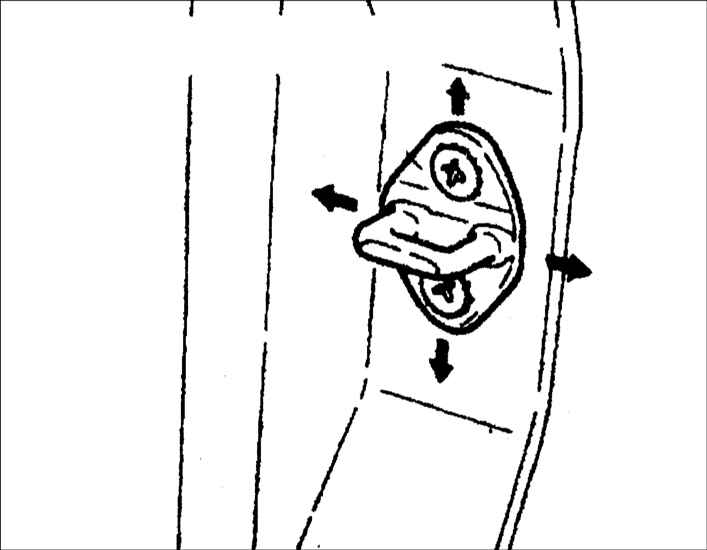

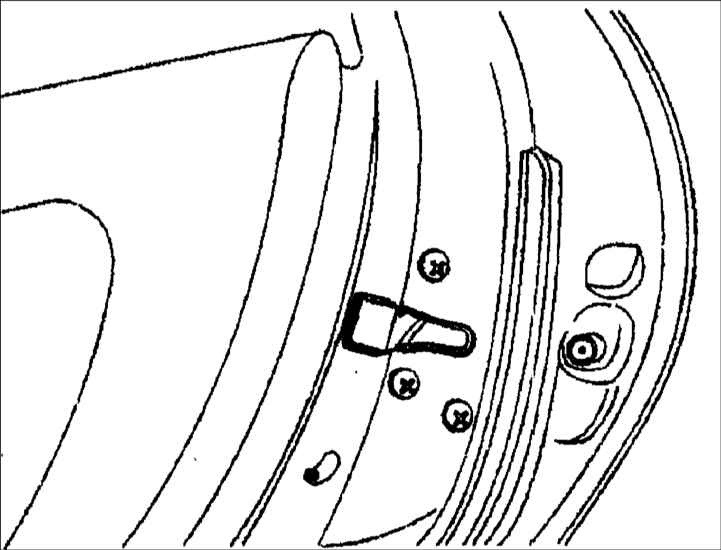

1. Проверьте, чтобы
дверь легко закрывалась и не было люфта. В случае необходимости ослабьте
винты собачки крепления и отрегулируйте положение двери, перемещая
собачку замка двери по вертикали или по горизонтали. |
| 2. Проверьте задний зазор между
дверью и кузовом. В случае необходимости отрегулируйте дверь, перемещая
собачку замка двери по горизонтали.
Момент затяжки: 18–27 Н•м
|
|
Петли двери
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

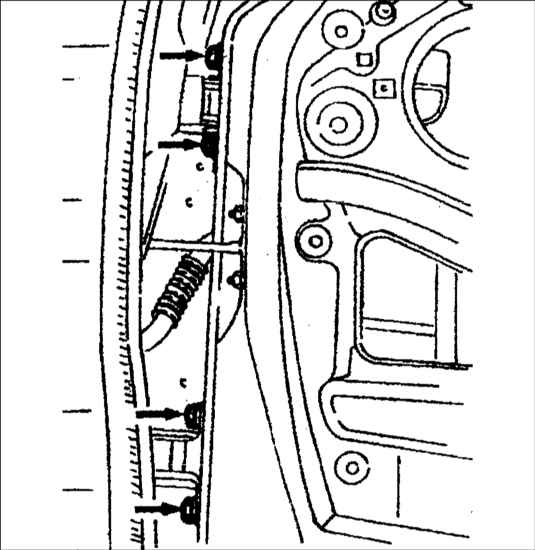

1. Откройте дверь,
и если в петлях имеется люфт, то затяните болты крепления петли двери
(показаны стрелками). |
| 2. Чтобы отрегулировать зазор между
дверью и кузовом, ослабьте болты крепления петли двери и проведите
регулировку.
Момент затяжки: 17,64–29,4 Н•м
|
|
|
