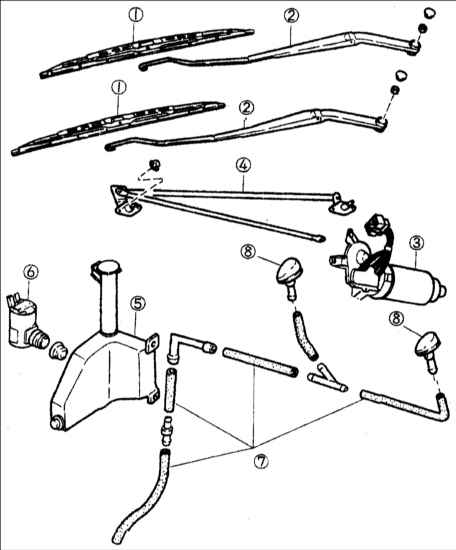

16.7. Стеклоочиститель и стеклоомыватель ветрового стекла

1 – щетка стеклоочистителя;
2 – рычаг стеклоочистителя;
3 – электродвигатель стеклоочистителя;
4 – тяга стеклоочистителя;

5 – бачок омывателя;
6 – двигатель омывателя;
7 – шланг омывателя;
8 – сопло стеклоомывателя.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Включите и выключите стеклоочиститель ветрового стекла для того, чтобы рычаги стеклоочистителя со щетками остановились в исходном положении.

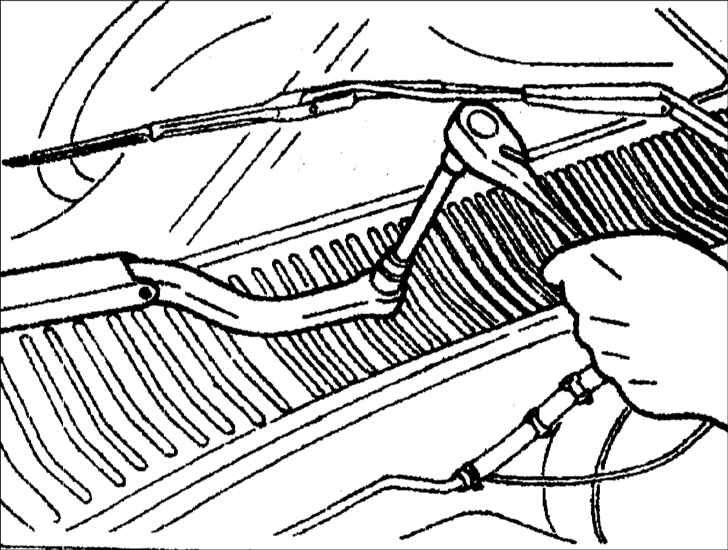

2. Снимите крышки, выверните гайки и снимите рычаги стеклоочистителя.
	3. Выверните шесть винтов и снимите два крепежных элемента.

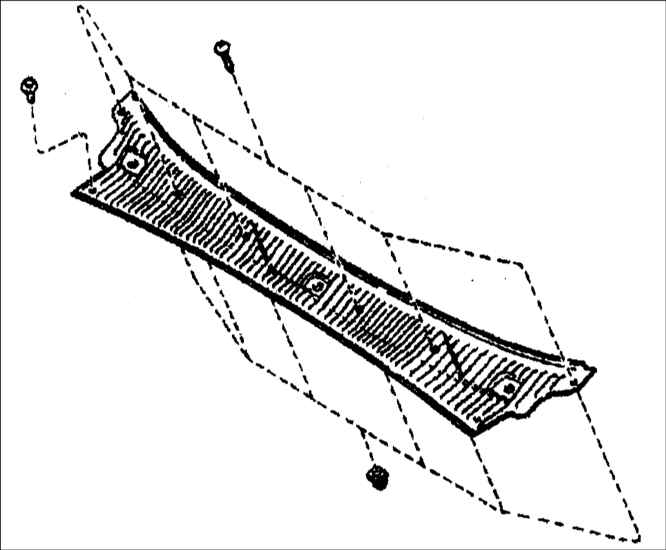

	4. Снимите воздушную решетку.

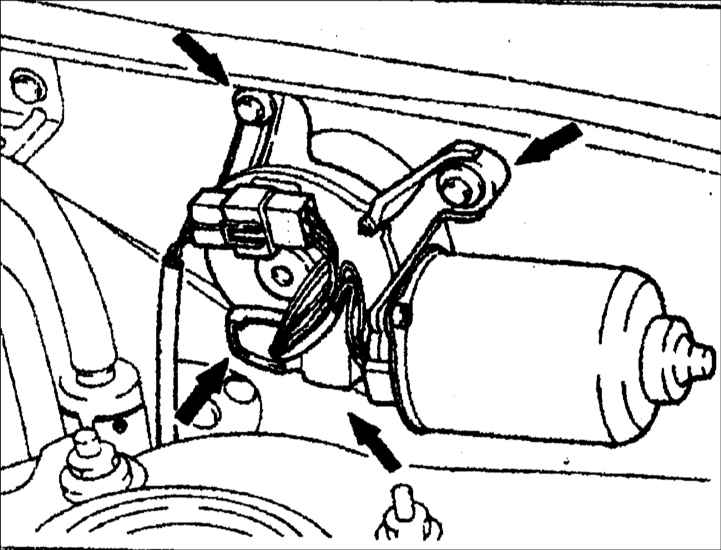

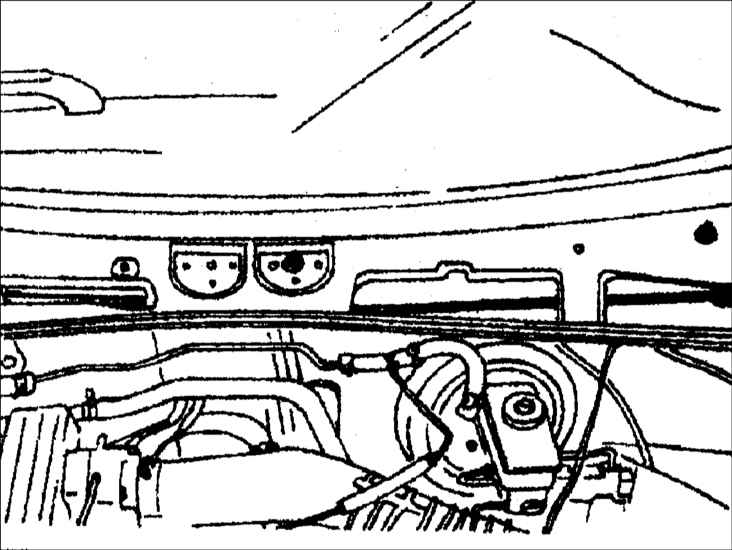

	5. Откройте капот и выверните 4 болта крепления электродвигателя стеклоочистителя.
	6. Отверните гайку.
7. Снимите рычаг и направляющий вал.
8. Выверните болт и гайку.
9. Извлеките узел передаточного механизма вверх из крышки капота со стороны водителя.
10. Отсоедините разъем от электродвигателя стеклоочистителя.

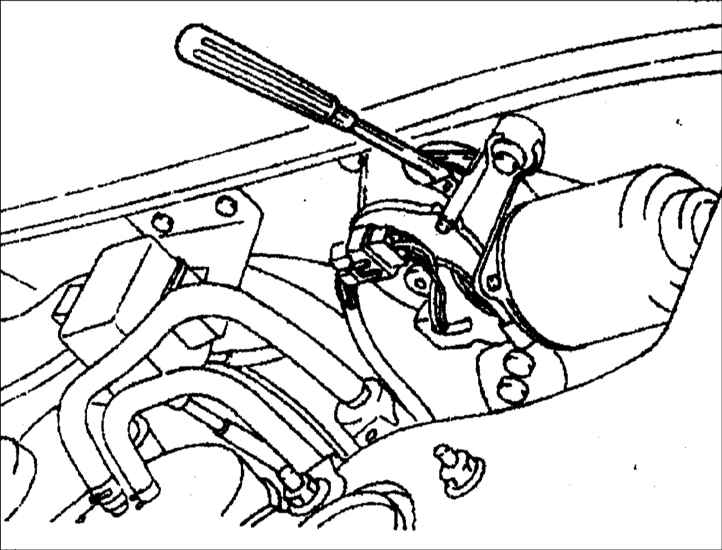

11. Снимите соединенную часть передачи и электродвигатель стеклоочистителя при помощи отвертки.
	12. Снимите электродвигатель стеклоочистителя с решетки.

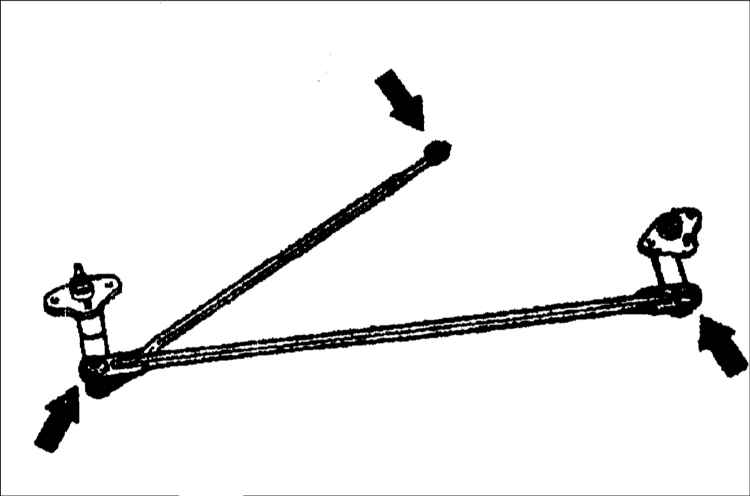

	13. Проверьте сопротивление, перемещая каждую из тяг рукой. При наличии сопротивления разберите механизм и смажьте его.

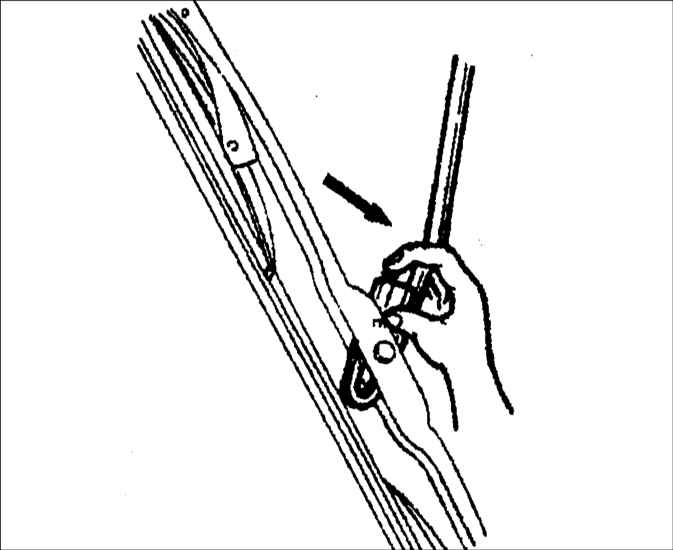

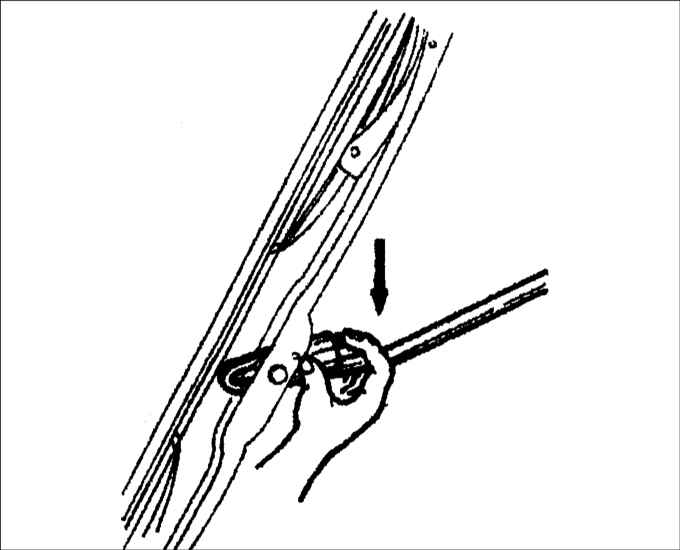

	14. Снимите щетку стеклоочистителя, нажимая на подвеску в направлении внутрь и вниз.
15. Проверьте состояние и замените щетку стеклоочистителя в сборе.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Установку проводите в последовательности, обратной снятию, с учетом следующего.
Предупреждение Перед установкой убедитесь, что мотор и стеклоочиститель находятся в положении остановки.

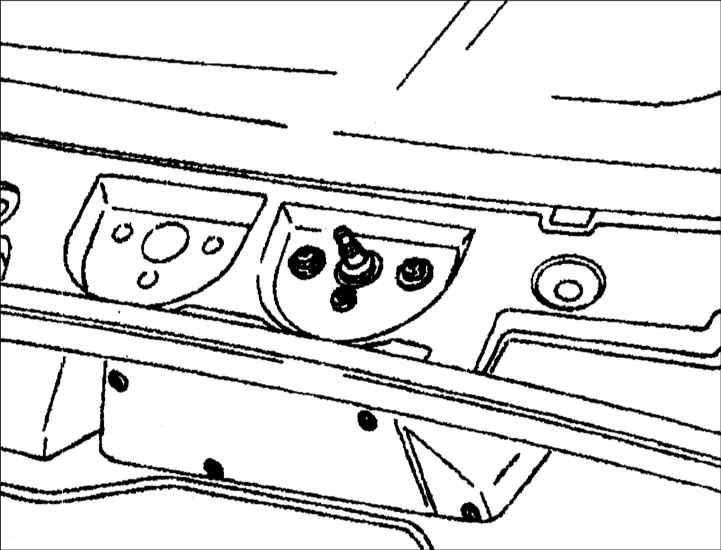

	2. Установите рычажный механизм следующим образом: – вставьте рычажный механизм через панель передней стенки со стороны водителя; – совместите отверстия и выступы рычажного механизма в сборе, а затем установите рычажный механизм при помощи шайб и гаек; Момент затяжки: 7–10 Н м – подключите разъем электродвигателя и установите стеклоочиститель в положение остановки.

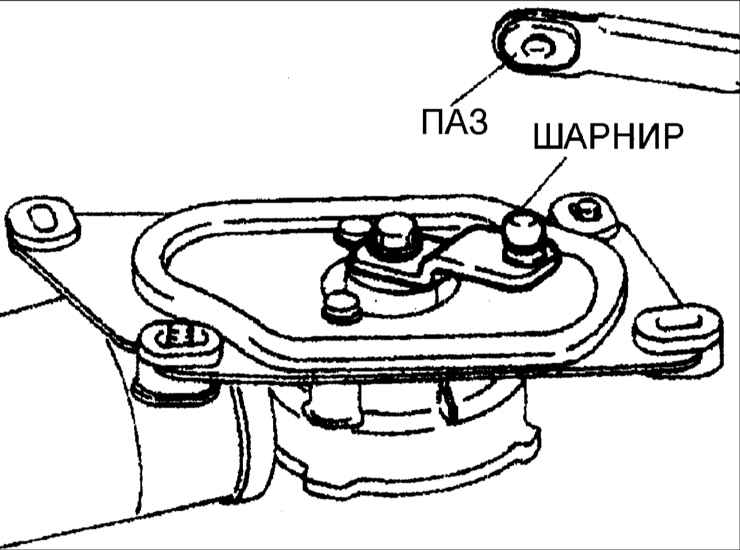

	3. Установите шарнир и электродвигатель стеклоочистителя следующим образом: – полностью вытяните рычажный механизм в сборе; – совместите выступ и паз, а затем установите электродвигатель стеклоочистителя при помощи шайб и гаек. Момент затяжки: 7–10 Н м

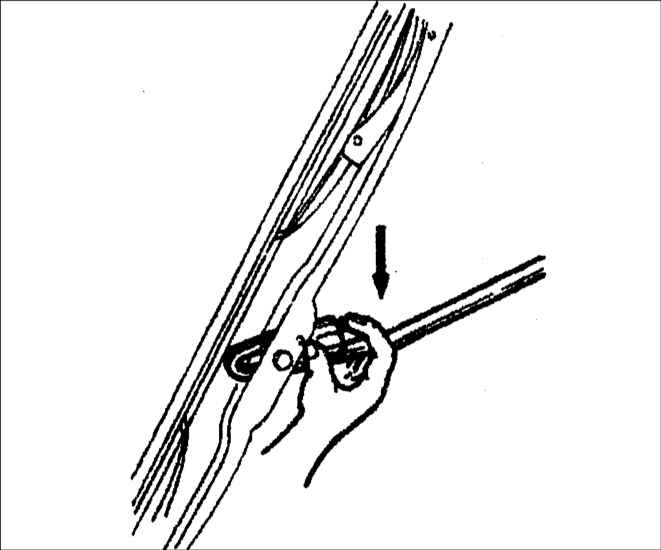

	4. Установите рычаг и щетки стеклоочистителя (сторона водителя) следующим образом: – наденьте щетку на рычаг стеклоочистителя; – наверните гайку крепления рычага. Момент затяжки: 10–14 Н м

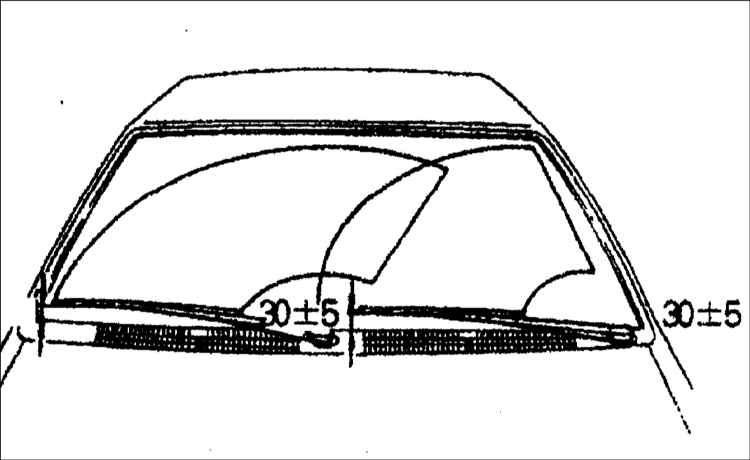

	5. Установите рычаг стеклоочистителя и щетку стеклоочистителя (правая передняя сторона) следующим образом: – наденьте щетку на рычаг стеклоочистителя; – наверните гайку крепления рычага; Момент затяжки: 10–14 Н м – переместите щетку в положение остановки.

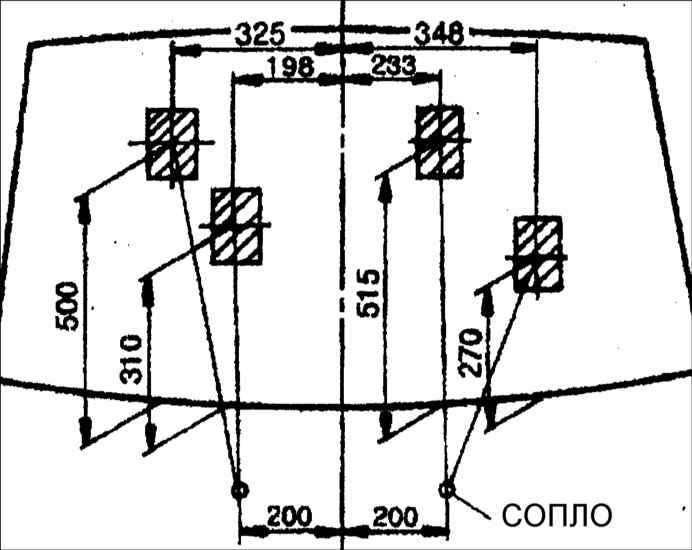

	6. С помощью иголки или другого острого предмета отрегулируйте сопла омывателя.
